Описание товара

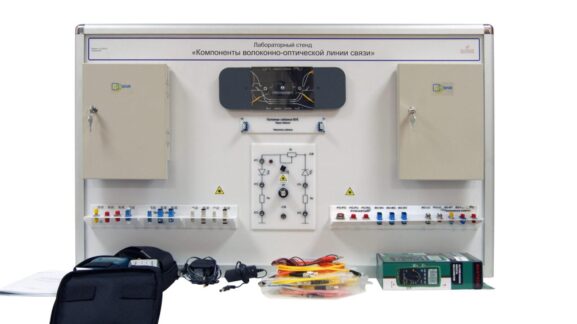

Может быть использован при изучении активных и пассивных компонентов волоконно-оптических линий связи (ВОЛС-1) в средних и высших учебных заведениях и при подготовке специалистов, занимающихся монтажом и эксплуатацией ВОЛС-1.
Особенности учебного стенда:
- В комплект поставки учебного стенда входит источник оптического излучения с длинной волны оптического излучения 1310 и 1550 нм.
- В комплект поставки учебного стенда входит измеритель оптического излучения с измерителем мощности в диапазоне -85…+6 дБм.
- В части учебного стенда, касающейся измерениям характеристик оптического излучателя и фотоприемника сопротивление резистора в цепи светодиода 1 Ом, а сопротивление резистора в цепи фотодиода 10 Ом. Для измерения тока, протекающего через соответствующие элементы используется мультиметр, входящий в комплект поставки учебного стенда.
- Для электропитания части схемы касающейся измерениям характеристик оптического излучателя и фотоприемника используется источник напряжения 3,3 В, входящий в комплект поставки учебного стенда.
Лабораторные работы
- Работа с измерительным оборудованием ВОЛС-01 (источником оптического излучения и измерителем оптической мощности).
- Исследование затухания в оптическом волокне.
- Исследование потерь постоянных соединений ВОЛС-01.
- Исследование разъемных соединений ВОЛС-01: ST, FC, LC, SC розетки по вносимым потерям.
- Исследование постоянных и переменных аттенюаторы для ВОЛС-01.
- Исследование различных видов оптических разветвителей по коэффициенту деления.
- Исследование WDM сплиттеров.
- Сборка и исследование простейших оптических сетей с уплотнением на WDM сплиттерах.
Комплект поставки
В состав учебного оборудования ВОЛС-1 входят:
- Оптические кроссы с розетками для одномодового и многомодового волокна - 2 шт.
- Кабельные сборки (одномодовая и многомодовая) с различными типами постоянных соединений, закрепленных на сплайс-пластине. - 2 шт.
- Разъемные соединители (соединительные и переходные розетки для одномодового и многомодового волокна) - 6 типов.
- Постоянные и переменный аттенюаторы - 3 шт.
- WDM сплиттеры - 2 шт.
- Оптические разветвители - 2 шт.
- Источник оптического излучения 1310/1550 нм.
- Измеритель оптической мощности.
- Комплект оптических патч-кордов.
- Ящик для хранения измерительного оборудования и оптических патч-кордов.
- Методические рекомендации по проведению лабораторных работ.
- Мультимедийная методика.
