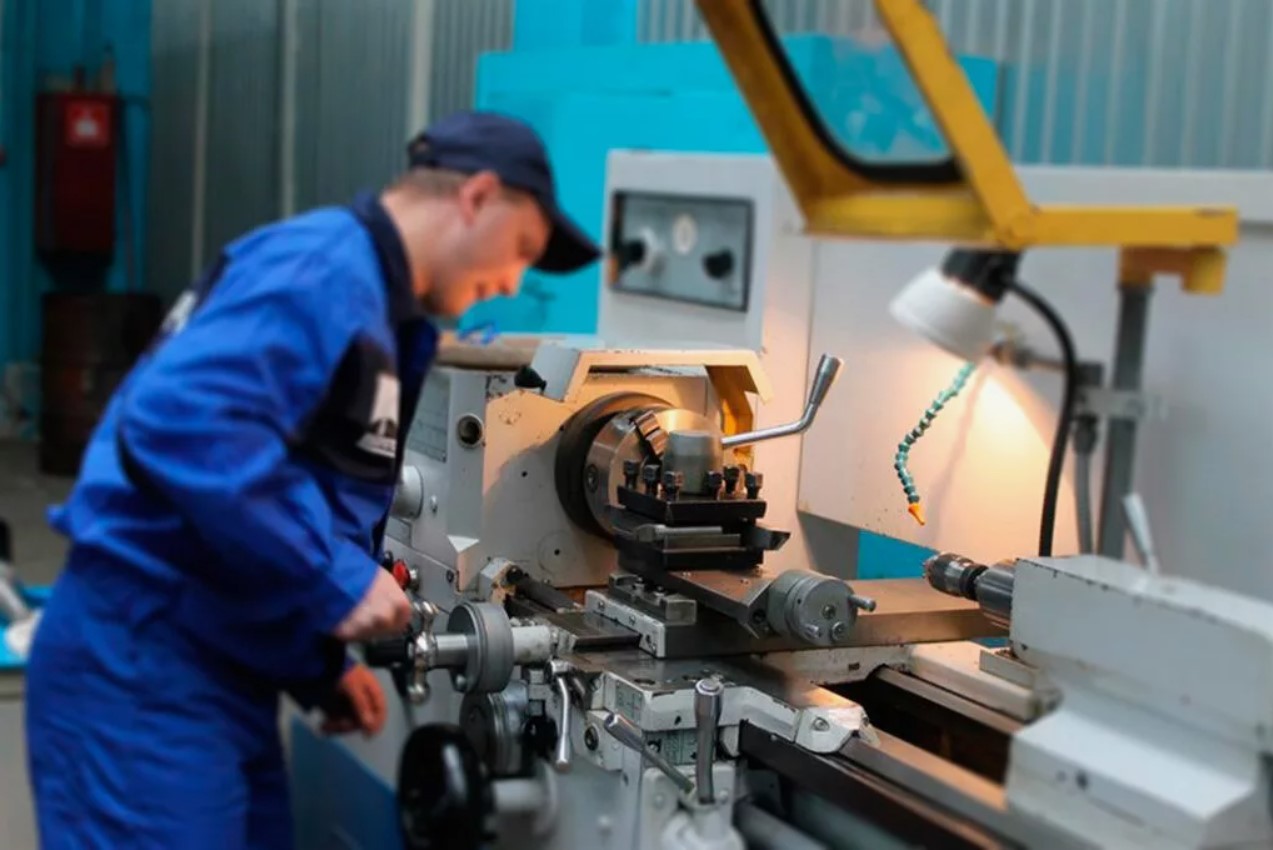

Учебно-производственный комплекс ТС1620 на базе универсального токарно-винторезного станка с УЦИ
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Назначение
Получение обучающимися навыков, отражающих производственные процессы действующего промышленного предприятия. Внедрена модель практико-ориентированной подготовки, совмещающая в себе теоретическую и практическую программу с методами обучения, соответствующими реальным задачам производства.
Характеристики
| Максимальный диаметр обработки над станиной, мм | 510 |
| Максимальный диаметр обработки над поперечными салазками суппорта, мм | 305 |
| Наибольший диаметр над выемкой в станине × ширина, мм | 735 × 170 |
| Высота центра, мм | 255 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 350 |
| Макс. секция режущего инструмента, мм | 25 × 25 |
| Общий ход поперечных салазок суппорта, мм | 316 |
| Общий ход верхних салазок суппорта, мм | 130 |
| Передняя бабка станка: диаметр отверстия шпинделя, мм | Ø 80 |
| Передний конец шпинделя | D1-8 |
| Конический переходник шпинделя на переднем конце, втулке | MT №7 |
| Количество ступеней частоты вращения шпинделя, шт | 12 |
| Минимальная частота вращения шпинделя, об/мин | 25 |
| Максимальная частота вращения шпинделя, об/мин | 1600 |
| Минимальный установленный шаг резьбы, витков/дюйм | 2 |
| Максимальный установленный шаг резьбы, витков/дюйм | 112 |
| Шаг метрической резьбы минимальный, мм | 0,2 |
| Шаг метрической резьбы максимальный, мм | 14 |
| Общий ход пиноли задней бабки, мм | 180 |
| Диаметр пиноли задней бабки, мм | Ø 75 |
| Конус на конце пиноли задней бабки | MT №5 |
| Расстояние между направляющими, мм | 350 |
| Двигатель привода шпинделя, кВт | 7,5 |
| Двигатель насоса для СОЖ, кВт | 0,1 |
| Требуемое станочное пространство (Д×Ш×В), см | 239×115×143 |
| Вес нетто, кг | 2035 |
| Цифровой блок клавиш | + |
| Количество осей индикации, шт | 3 |
| Дискретность измерения, мкм | 1,5,10 |
| Диапазон измеряемых длин, мм | 9999 |
| Регулировка яркости | + |
| Коррекция на диаметр инструмента | + |
| Индикатор углового положения | + |
| Установка нулевого положения | + |
| Сброс настроек до значения по умолчанию | + |
| Выбор: миллиметры, дюймы | + |
| Выбор: абсолютная, шаговая система | + |
| Отслеживание опорной точки | + |
| Поиск средней точки | + |
| Обработка фаски | + |
| Согласование выходов | + |
| Цифровой фильтр | + |
| Измерение конусов | + |
| Нелинейная компенсация ошибок | + |
| Линейная компенсация ошибок | + |
| Сохранение настроек при внезапном отключении питания | + |
| Учебная система работы станка: Режим осуществления токарных работ | + |

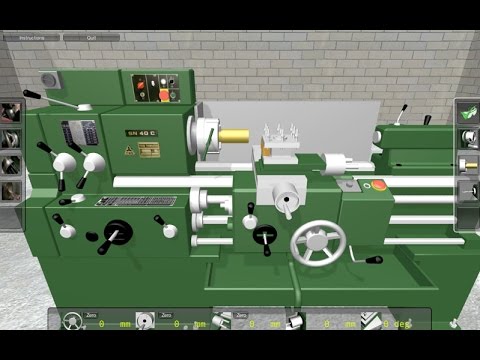

| Возможности интерактивной 3Д - модели | торцевое точение, наружное точение |
| Условное пространственное окружение | + |
| Основные действия с органами управления выполняются интерактивно посредством кликов по элементам его 3Д - модели | + |
| Центрирование рабочего элемента на экране | + |
| Объекты цветом не выделяются, если используется сенсорное управление | + |
| Кнопки для управления токарным станком | + |
| На панели управления располагаются кнопки изменения значений: | длины, диаметра и вылета |
| Система измерений соответствует размерности величин параметров | + |
| Изменения параметров соответствует предельным значениям имитационной модели | + |
| Панель управления параметрами инструмента | + |
| Управление параметрами | + |
| Оснастка задней бабки имеет возможность управления своими параметрами | + |
| Выбор типа оснастки | + |
| Точение канавок | + |
| Регулирование параметров сверла | + |
| Корректировка диаметра установленного сверла | + |
| Корректировка вылета сверла | + |
| Отображение процесса резания металла на станке | + |
| Обучение реальным методам токарной обработки металла | + |
| Нарезание наружных и внутренних резьб | + |
| Управляемая токарная обработка | + |
| Настройка режимов резания | + |
| Сенсорное управление настройкой режимов | + |
| Главный экран | + |
| Кнопки для настройки приложения | + |
| Функция контроля размеров вытачиваемой детали | + |
| Возможность сохранения контуров обработанных деталей с возможностью последующего чтения | + |
| Технология экрана | IPS |
| Экран, пикс | 1650x720 |
| Частота обновления, Гц | 90 |
| Частота процессора вычислительного устройства, МГц | 2200 |
| Диаметр линз, мм | 40 |
| Максимальный угол обзора (градус) | 100 |
| Регулировка оптики | межзрачковое расстояние, межфокусное расстояние |
| Максимальное межзрачковое расстояние, мм | 62 |
| Максимальное межфокусное расстояние, мм | 49 |
| Хранилище для сохранения, ГБ | 128 |
| Имитация сверления и расточки отверстий | + |
| Нарезание наружных и внутренних резьб | + |
| Изображение модели токарного станка геометрически определенной | + |
| В верхней части экрана расположены кнопки основных настроек приложения | + |
| Центр неподвижный жесткий с наконечником из твердого сплава для удержания металлических заготовок на токарных станках, установка на заднюю бабку под Конус Морзе №5 | + |
| Длина, мм | 220 |
| Рабочий конус с твердосплавной вставкой 60° | + |
| Оснащён отжимной гайкой для быстрого и удобного извлечения с задней бабки станка | + |
| Автоматический расчет нарезка резьбы | + |
| Автоматический расчет для наката и оформление резьб | + |
| Автоматический расчет ремонтных работ для резьб | + |
| При установке параметров имеется возможность вращения держателя резца, для этого нужно кликнуть по рукояти фигурной формы | + |
| Основные элементы управления | кнопки и шкалы лимбов |
| Переключатель радиальный, шт | 2 |
| Боковая панель с основными кнопками функций | + |
| Контрольное устройство обработанных деталей: | + |
| Цифровая индикация | + |
| Погрешность, мкм | 5 |
| Измерение, мм | до 150 |
| Глубиномер | + |
| Размер шага, мм | 0,01 |
| Дополнительное устройство микроизмерений: | + |
| Погрешность, мкм | 2 |
| Класс точности | 1 |
| Исполнение МКЦ | + |
| Минимальное измерение, мм | 0 |
| Максимальное измерение, мм | 25 |
| Шаг измерения, мм | 0,001 |
| Цифровая индикация | + |
| Все зажимы для обрабатываемых деталей имеют четкую маркировку о максимально безопасной скорости | + |
| Токарный станок оснащен защитным кожухом патрона | + |
| Запираемый главный выключатель | + |
| Кнопка «АВАРИЙНАЯ ОСТАНОВКА» | + |
| Защитная крышка на передней бабке с позиционным переключателем | + |
| Защитный кожух патрона токарного патрона с позиционным переключателем | + |
| Натяжная пружина в качестве защитной крышки на направляющем шпинделе, цилиндрическая пружина предотвращает захватывание одежды в направляющий шпиндель | + |
| Защитная крышка для микросхем | + |
| Зажимной винт | + |
| Предохранительная муфта на ходовом валу | + |
| Предохранительные винты для болтов тип «кэмлок» на держателе обрабатываемой детали | + |
| Электрическая панель оснащена механизмом отсечки и соленоидом-контактором, во избежание поломки двигателя из-за перегрузки | + |
| Педальный тормоз подключен к микропереключателю, торможение обеспечивается перед ручным пуском | + |
| 3-х кулачковый патрон Ø315 мм с кулачками | + |
| 4-х позиционный резцедержатель | + |
| 4-х кулачковый патрон Ø350 мм | + |
| Планшайба Ø 450 мм | + |
| Подвижный люнет мин. размер, мм | 16 |
| Подвижный люнет макс. размер, мм | 95 |
| Неподвижный люнет мин. размер, мм | 19 |
| Неподвижный люнет макс. размер, мм | 165 |
| Невращающийся центр МТ-5 | + |
| Переходная втулка МТ-5 | + |
| Защитный экран патрона с концевым выключателем | + |
| Вал управления с регулируемыми кулачками (отключение продольной подачи) | + |
| Ускоренное перемещение по оси Х | + |
| Конусная линейка | + |
| Концевой упор продольного перемещения | + |
| Регулируемые опоры станины | + |
| Поддон для сбора стружки | + |
| Задняя защитная стенка | + |
| Ножной тормоз шпинделя с концевым выключателем | + |
| Система подвода СОЖ | + |
| Галогенная лампа местного освещения | + |
