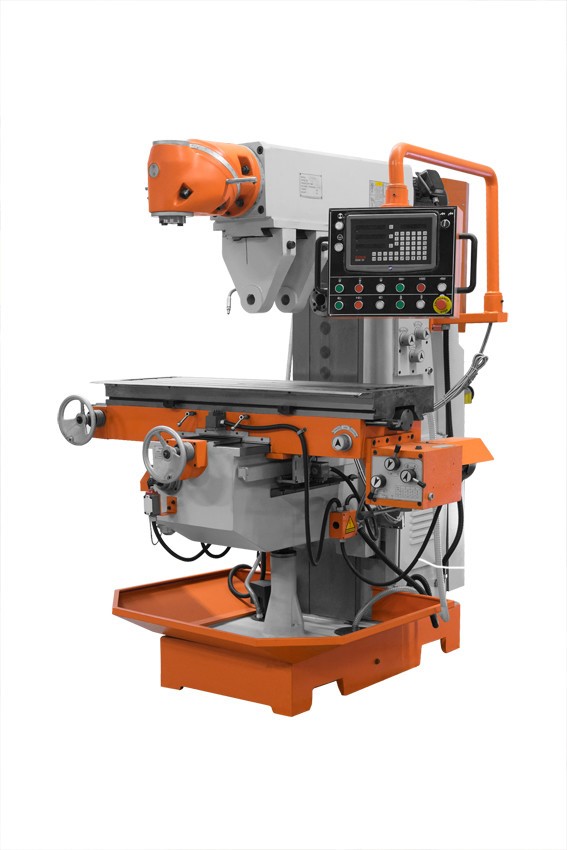

Назначение комплекса - получение обучающимися навыков, отражающих производственные процессы действующего промышленного предприятия. Модель практико-ориентированной подготовки, совмещающая в себе теоретическую и практическую программу с методами обучения, соответствующими реальным задачам производства.
Размер горизонтального стола, 800×400 мм.
Количество Т-образных пазов горизонтального рабочего стола, 6 шт.
Ширина Т-образных пазов горизонтального рабочего стола, 14 мм.
Расстояние между Т-образными пазами горизонтального рабочего стола, 63 мм.
Размер вертикального рабочего стола (Д × Ш), 1020×225 мм.
Количество Т-образных пазов вертикального рабочего стола, 3 шт.
Ширина Т-образных пазов вертикального рабочего стола, 14 мм.
Расстояние между Т-образными пазами вертикального рабочего стола, 63 мм.
Перемещение по оси X, 500 мм.
Перемещение по оси Y, 400 мм.
Перемещение по оси Z, 400 мм.
Отверстие шпинделя ISO40.
Скорость вращения шпинделя минимальная 40 об/мин.
Скорость вращения шпинделя максимальная 2000 об/мин.
Подача по оси X минимальная 10 мм/мин.
Подача по оси X максимальная 1000 мм/мин.
Подача по оси Y минимальная 10 мм/мин.
Подача по оси Y максимальная 1000 мм/мин.
Подача по оси Z минимальная 10 мм/мин.
Подача по оси Z максимальная 1000 мм/мин.
Скорость быстрой подачи (X/Y/Z) 1200 мм/мин.
Расстояние от поверхности кончика вертикального шпинделя до горизонтального рабочего стола минимальное 50 мм.
Расстояние от поверхности кончика вертикального шпинделя до горизонтального рабочего стола максимальное 450 мм.
Расстояние от поверхности кончика горизонтального шпинделя до горизонтального рабочего стола минимальное 145 мм.
Расстояние от поверхности кончика горизонтального шпинделя до горизонтального рабочего стола максимальное 545 мм.
Расстояние от оси вертикального шпинделя до направляющей поверхности колонны минимальное 180 мм.
Расстояние от оси вертикального шпинделя до направляющей поверхности колонны максимальное 580 мм.
Мощность главного двигателя 3,7 кВт.
Масса станка 1550 кг.
Габариты станка 1500×1700×1800 мм.
Тип направляющих «ласточкин хвост» - наличие.
Контрольное устройство обработанных деталей: Цифровая индикация наличие. Погрешность 5 мкм. Максимально измеряемая длина 150 мм. Глубиномер наличие. Размер шага 0,01 мм. Дополнительное устройство микроизмерений: Погрешность измерения 2 мкм. Класс точности 1. Исполнение тип МКЦ. Максимальное измерение 25 мм. Шаг измерения 0,001 мм. Цифровая индикация наличие.
Учебная система работы станка:
Поисковый движок - Наличие.
Модуль для создания и редактирования заданий тестирования с возможностью настройки их прохождения - Наличие.
Модуль для прохождения проверки тестирования согласно настройкам заданий - Наличие.
Модуль для анализа результатов тестирования - Наличие.
Встройка графических и аудиофайлов - Наличие.
Разграничение прав доступа - Наличие.
Отображение учетной записи только Администратора при первом запуске - Наличие.
Блокировка изменения прав и удаления учетной записи Администратора - Наличие.
Добавление, изменение и удаление пользовательских учетных записей - Наличие.
Настройка прав доступа у пользовательских учетных записей - Наличие.
Панель разграничения доступа для настройки прав доступа - Наличие.
Установка пароля для каждой учетной записи - Наличие.
Изменения логина и пароля пользовательских учетных записей - Наличие.
Принтерная распечатка и сохранения в электронном виде заданий и результатов тестирования - Наличие.
Установка запрета пользовательским учетным записям удаления результатов тестирования и своих логинов из листа пользователей - Наличие.
Управление принтерной печатью - Наличие.
Настройка параметров и комментариев для входов и выходов - Наличие.
Перемешивание порядка заданий - Наличие.
Установка эквивалента значимости задания в числовом виде - Наличие.
Временные рамки выполнения тестирования - Наличие.
Остановка и продолжение тестирования без сброса пройденного результата - Наличие.
Нелинейность прохождения тестирования - Наличие.
Отображение общего результата на основе значимости каждого задания в числовом виде - наличие.
Возможность скрытия настройки массива результатов - Наличие.
Количество видов заданий, шт 5.
Резервирование массива заданий, результатов и областей тестирования - Наличие.
Сжатие массива заданий и результатов тестирования - Наличие.
Функции управления заданиями, результатами и областями тестирования - Наличие.
Настройка порядка присвоения оценки - Наличие.
Интерактивная система предназначена для автоматизации процесса обучения и также для проведения: лекционных занятий; лабораторных и самостоятельных работ; подготовки, переподготовки и аттестация по специальности; профориентационных занятий. Повышение степени восприятия и запоминаемости материала за счет систематизации теоретической информации и наглядности ее представления. Возможность интерактивной теоретической подготовки, изучения материала и выполнения заданий - наличие. Каждый раздел модуля содержит интерактивные элементы и тестовые вопросы. Промежуточное и итоговое тестирование - наличие.
Наличие модуля фрезерования для сопряженных плоскостей, параллельных, торцевых, взаимно-перпендикулярных и наклонных поверхностей, параметры плоскости с нарушениями, различные виды фрез, фрезерование цилиндрической и торцевой фрезой, инструменты для фиксации заготовок.
Наличие модуля правил настройки и эксплуатации станка: контроль качества, инспекция фрезерного станка на холостом ходу и под нагрузкой, инспекция на точность и шероховатость, радиальное биение, оценка параллельности рабочей поверхности, безопасность труда во время работы на станке, список запрещенных действий, организация рабочего места.
Наличие модуля фрезерной обработки уступов и пазов: методы правильного определения нужного рабочего инструмента, фрезерование уступов, прямоугольных, сферических, Т-образных и шпоночных пазов, а также пазов типа «Ласточкин хвост»; Определение размера и типа дисковых фрез для фрезерования сквозных прямоугольных пазов, обработка уступов и пазов концевыми фрезами.
Наличие модуля фрезерования фасонных поверхностей замкнутого контура с помощью ручного управления по разметке, круглого поворотного стола, накладного копира, копировального фрезерования; обработка пространственно-сложных форм различными методами; виды бракованных изделий и меры предупреждения возникновения брака; измерение и контроль фасонных поверхностей и резьб.
Наличие модуля делительных головок: типы делительных головок, методы деления заготовки: простое, непосредственное и дифференциальное деление. Определение угла поворота шпинделя - наличие. Обработка многогранников торцевыми, концевыми и дисковыми фрезами - наличие. Фрезерование канавок и шлицев на валу. Деление на неровные части по окружности. Нарезание и контроль цилиндрических зубчатых и конических колес. Приборы для контроля и виды брака зубчатых колес. Наладка станка и делительной головки для обработки винтовых канавоки и винтовой линии, типы фрез для их создания - наличие. Приемы фрезерования муфт с четным и нечетным числом зубьев, зубьев зубчатых реек.
Наличие модуля методов и процессов фрезерования типовых деталей: типы производства, технологических процессов и разновидность операций. Маршрутная карта и правила оформления карты эскизов - наличие. Карта технологического процесса и операционная карта - наличие. Понятие о базировании и классификация баз - наличие. Схема базирования и определение базовых поверхностей - наличие. Припуски на обработку - наличие. Анализ чертежа детали. Обработка резанием - наличие. Определение исходной заготовки, технологической базы и оснастки.
Технология экрана IPS. Размер экрана 1650x720 рх. Частота обновления 90 Гц. Частота процессора вычислительного устройства 2200 МГц. Диаметр линз 40 мм. Максимальный угол обзора, градус угла 100. Максимальное межзрачковое расстояние 62 мм. Хранилище для сохранения, объем 128 Гб. Максимальное межфокусное расстояние 49 мм.
Станочные приспособления: паз 14 мм, шпилька M12 шаг резьбы 1.75 мм. Зажимы под станок - наличие. 6 шт Т-щелевых гайки (сухари). 6 шт фланцевых гайки. 4 шт соединительных гайки. 6 шт ступенчатых зажимов. 12 шт ступенчатых блоков. 24 шт шпильки по 4 штуки размерами: 3 ", 4 ", 5 ", 6 ", 7 ", 8 ".
Расточная система: Ключ Т6 - наличие. Ключ Т8 - наличие. Ключ Т10 - наличие. Винт 4 шт - наличие. Цена деления шкалы, шаг: 0.005 мм. Диапазон расточки минимальное значение 8 мм. Диапазон расточки максимальное значение 203 мм. Точность: 0.008 мм. Глубина расточки минимальное значение 32 мм. Глубина расточки максимальное значение 90 мм. Вид пластины - металлокерамическая. Тип пластины T-треугольная. Задний угол 11°. Размер пластины 11 мм. Болт штревельный BT40x45. Патрон: BT40(ISO40)-ER32 - наличие. Тип цанги: ER32. Количество цанг 18 шт. Биение 0,008 мм. Размер цанг минимальный (3-2) мм. Размер цанг максимальный (20-19) мм. Поворотный стол - наличие. Тип горизонтально-вертикальный. Тип привода - ручной. Диаметр планшайбы 250 мм. Расстояние от поверхности планшайбы до основания 120 мм. Расстояние от центра до опорной плоскости 165 мм. Диаметр цилиндрической выточки 30 мм. Конус центровочного отверстия КМ3. Количество Т-образных пазов 6 шт. Ширина Т-образного паза 14 мм. Угол схождении Т-пазов 60 град. Ширина шпоночного паза 16 мм. Градуировка кругового лимба 360°. Цена деления лимба 1 мин. Минимальное значение шкалы 10 сек. Максимальная нагрузка в горизонтальном положении 200 кг. Максимальная нагрузка в вертикальном положении 100 кг. Габаритные размеры 430 х 350 х 180 мм. Масса 45 кг. Место складирования инструмента: Вес 17.7 кг. Габариты (В×Ш×Г) 817×678×453 мм. Три полки - наличие. Противоскользящий коврик - наличие. Максимальная нагрузка 150 кг. Шаг регулировки полки по высоте 50 мм. Наличие стопорного механизма колеса. Диаметр колеса 125 мм.
Цифровой блок клавиш - наличие. Количество осей индикации 3 шт. Дискретность измерения, мкм 1. Диапазон измеряемых длин, мм 9999. Коррекция на диаметр инструмента-наличие. Регулировка яркости-наличие. Индикатор углового положения-наличие. Установка нулевого положения-наличие. Сброс настроек до значения по умолчанию-наличие. Выбор: миллиметры, дюймы-наличие. Выбор: абсолютная, шаговая система-наличие. Отслеживание опорной точки-наличие. Поиск средней точки-наличие. Обработка фаски-наличие. Согласование выходов-наличие. Цифровой фильтр-наличие. Измерение конусов-наличие. Нелинейная компенсация ошибок-наличие. Линейная компенсация ошибок-наличие. Сохранение настроек при внезапном отключении питания.
Бак ОЖ и насос ОЖ располагается в основании станка. Скользящий блок - наличие. Смазка шестерней методом разбрызгивания - наличие. Смазка направляющих осей осуществляется насосом автоматически. Маслоприемник находится сзади станины. Зажимная тяга М16. Местное освещение - наличие. Переходное устройство ISO40/MT3. Поддон для стружки - наличие. Оправки: ISO 40/Ø22 мм, ISO 40/ Ø27 мм - наличие. Опора для горизонт. фрезерования - наличие. Цанговый патрон ISO40-ER32. Цанги 7 шт. Переходное устройство ISO40/MT2. Ширина губок тисков, 160 мм. Высота губок тисков, 45 мм. Раскрыв губок тисков, 170 мм. Поворот тисков 360º. Масса, 32 кг. Направляющая перемещается поперечно с помощью ползуна - наличие. Сбоку от станины шкаф и панель управления - наличие. Прямоугольные направляющие - наличие.
