Описание товара
Назначение учебно лабораторного комплекса
Учебный комплект лабораторного оборудования «Аналоговая электроника» предназначен для проведения
практических лабораторных занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Учебная техника используется для изучения таких дисциплин ка «Электронная техника», «Схемотехника», «Основы радиоэлектроники», «Прикладная электроника» и т.п.
Исполнение настольное, компьютерное.

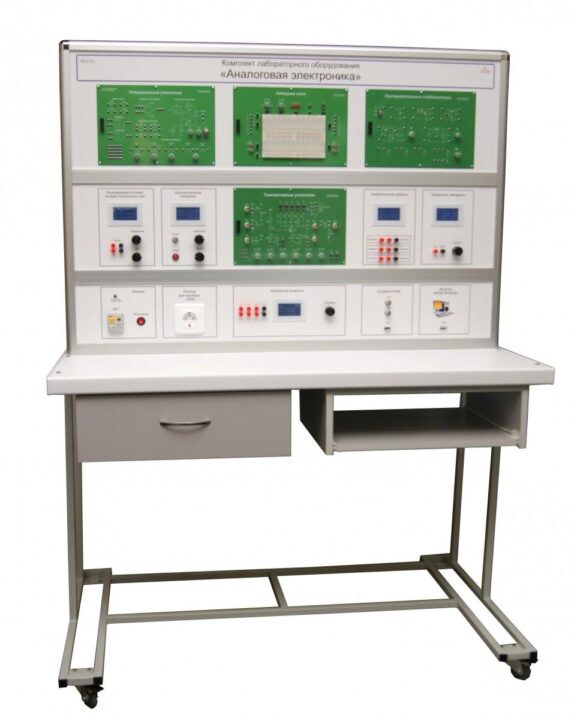

Учебный комплект лабораторного оборудования «Аналоговая электроника» выполнен в стендовом исполнении, учебное оборудование состоит из одного тематического моноблока: «Аналоговая электроника», который расположен на лабораторном столе. Стол оснащен выдвижной полкой для ноутбука и выдвижным ящиком для хранения комплекта проводов.
Конструкция тематических моноблоков обеспечивает возможность подключения внешних модулей и измерительных приборов.
Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.
Лабораторные работы
Данное учебное оборудование позволяет произвести лабораторные работы для изучения и иследования:
1. Операционные усилители.
1.1. Инвертирующий усилитель.
1.2. Неинвертирующий усилитель.
1.3. Суммирующий усилитель.
1.4. Дифференциальный усилитель.
1.5. Исследование операционного усилителя в динамике.
2. Транзисторные усилители
2.1 Исследование транзисторного усилителя в схеме с общей базой
2.2 Исследование транзисторного усилителя в схеме с общим коллектором
2.3 Исследование транзисторного усилителя в схеме с общим эмиттером
2.4 Исследование устройств на основе транзисторного каскада с общим эмиттером
3. Последовательные стабилизаторы
3.1. Исследование параметрического стабилизатора постоянного напряжения с непрерывным регулированием.
3.2. Исследование компенсационного стабилизатора постоянного напряжения с непрерывным регулированием.
3.3. Исследование параллельного стабилизатора постоянного напряжения с непрерывным регулированием.
3.4. Исследование стабилизатора постоянного напряжения с непрерывным регулированием в интегральном исполнении.
- Исследование вольтамперной характеристики оптопары
- Исследование вольтамперной характеристики оптоэлектронных приборов
- Исследование вольтамперной характеристики динистора
- Исследование вольтамперной характеристики тиристора
- Исследование характеристик биполярного транзистора
- Исследование схем включения биполярного транзистора
- Исследование параметров и характеристик усилителя без обратной связи
- Исследование параметров и характеристик усилителя с обратной связью
- Исследованием характеристик стабилизаторов
- Исследование характеристик инвертирующего сумматора
- Исследование характеристик неинвертирующего усилителя
- Исследование дифференциального усилителя
- Исследование амплитудно-частотных и фазочастотных характеристик звеньев обратной связи
- Исследование характеристик автогенераторов
Комплект поставки
| № | Наименование |
Количество, шт. |
|
1 |
Лабораторный стол |
1 |
|
2 |
Моноблок «Аналоговая электроника» |
1 |
|
3 |
Ноутбук |
1 |
|
4 |
Мышь |
1 |
|
5 |
Комплект соединительных проводов и сетевых шнуров |
1 |
|
6 |
Техническое описание оборудования (диск) |
1 |
|
7 |
Мультимедийная методика (диск) |
1 |
|
8 |
Комплект программного обеспечения (диск) |
1 |
|
9 |
Руководство по выполнению базовых экспериментов (диск) |
1 |
|
10 |
Сертификат ИСО |
1 |
