Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Программное обеспечение тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.
Портативный тренажер по эксплуатации скважин, оборудованных УЭЦН, с комплексным программным обеспечением "АРМАРИС" разработан совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета ().
Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:
- Модель двухфазной фильтрации в неоднородном круговом продуктивном пласте.
- Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
- Модель движения трехфазной смеси в электроцентробежном насосе.
- Модель работы погружного электродвигателя (ПЭД).
Продуктивный пласт, скважина, погружное оборудование и протекающие в них процессы – всегда виртуальные.
Визуализация куста нефтяного месторождения выполнена в виде 3D-модели.
Управление процессами может проводиться с помощью подключенных макетов устройств и оборудования:

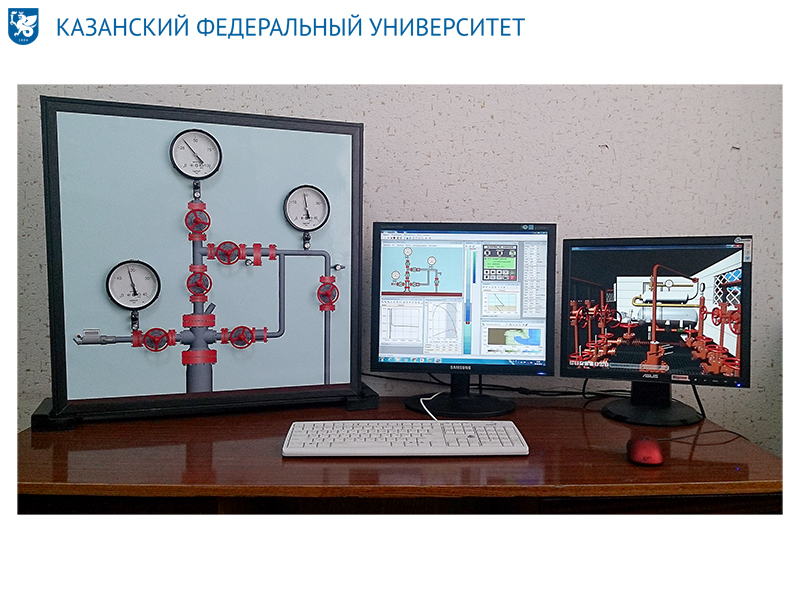

- Портативного макета-стенда "Устьевая арматура" с квазиреальными манометрами и запорно-разрядными устройствами (ЗРУ).
- Макета реального уровнемера "СУДОС-мини 2".
- Макета реального контроллера "Электон-09.1" СУ "Электон-05-250".
- Портативного макета-стенда АГЗУ типа "СПУТНИК" (не входит в базовый вариант, возможно отображение 3D-модели на экране дисплея/телевизора).
Элементы нефтепромыслового наземного оборудования могут быть представлены и в виде виртуальных 3D- моделей.
Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:
- Проверка исправности манометров.
- Замер трубного, затрубного и линейного давления.
- Замер статического и динамического уровня.
- Контроль работы УЭЦН, управление частотным преобразователем.
- Настройка защит УЭЦН.
- Опрессовка колонны НКТ на подачу ЭЦН.
- Запуск скважины после ремонта в нормальных и осложненных условиях.
- Вывод скважины на режим в нормальных и осложненных условиях.
- Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ.
Для реализации функций полномасштабного тренажера имеется возможность подключать макеты реальных наземных устройств и оборудования.
Базовая комплектация:
| Компьютер с предустановленным ПО "АРМАРИС" – АРМ "Администратор/Преподаватель" (1 лицензия) | 1 |
| Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий) | 1 |
| Обязательна стажировка преподавателя/администратора (образовательный курс) | 1 |
| Полномасштабные макеты реальных устройств и оборудования: | 1 |
|
| 1 |
|
| 1 |
|
| |
| Комплект соединительных проводов и кабелей | 1 |
2. Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий).
3. Обязательна стажировка преподавателя/администратора (образовательный курс).
4. Полномасштабные макеты реальных устройств и оборудования:
- Фонтанная арматура.
- Контроллер "Электон-09.1" СУ "Электон-05-250".
- Уровнемер "СУДОС-мини 2".
5. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Технические условия.
- Габариты:
- Портативный макет-стенд "Фонтанная арматура": 670 х 670 х 250 мм.
- Макет реального уровнемера "СУДОС-мини 2": 500 х 150 х 150 мм.
- Макет реального контроллера "Электон-09.1" СУ "Электон-05-250": 400 х 300 х 230 мм.
- Конфигурация компьютера для установки программного обеспечения:
- OC Microsoft Windows 7/8/10.
- Многоядерный процессор с тактовой частотой не менее 2 ГГц.
- Оперативная память не менее 1024 Мб.
- Дисплей с диагональю экрана не менее 17 дюймов.
- Видеокарта Nvidia серии Geforce GT или альтернативного производителя с аналогичными техническими характеристиками.
- LED 3D телевизор с диагональю от 32"-47" для демонстрации 3D-модели АГЗУ.
- com-порты для подключения физических устройств или переходники для USB (для АРМ "Администратор/Преподаватель").
Портативный тренажер предназначен для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (УЭЦН). Основной задачей тренажера является эффективное и качественное обучение студентов колледжей, техникумов и нефтяных вузов, а также подготовка и повышение квалификации операторов, мастеров и технологов по добыче нефти в учебных центрах нефтяных предприятий. Тренажер способствует формированию психомоторных реакций на аварийные ситуации, помогает приобрести опыт и навыки эксплуатации наземного и глубинного насосного промыслового оборудования, используемого при добыче нефти с помощью УЭЦН.
- Программное обеспечение "АРМАРИС".
