Программное обеспечение комплексного тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.

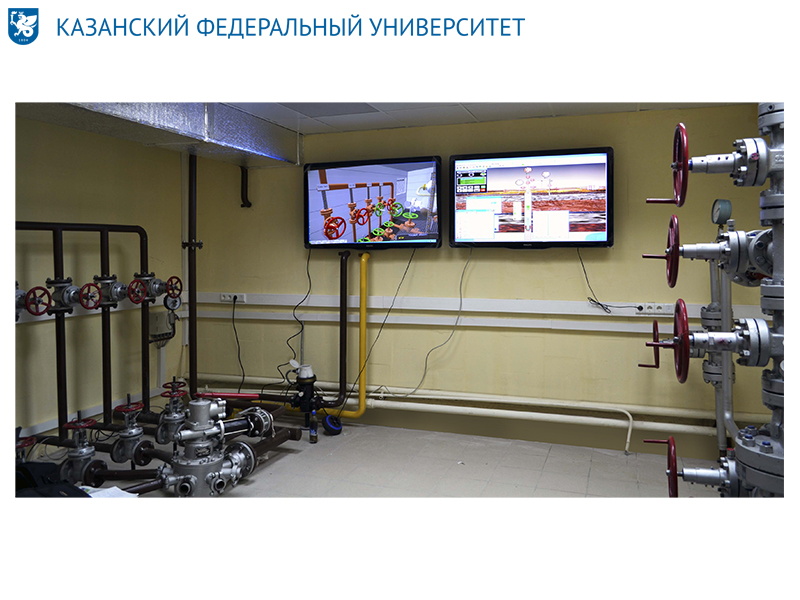

Полномасштабный тренажер по эксплуатации скважин, оборудованных УЭЦН, с комплектным программным обеспечением "АРМАРИС" разработан совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета ().
Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:
- Модель двухфазной фильтрации в неоднородном круговом продуктивном пласте.
- Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
- Модель движения трехфазной смеси в электроцентробежном насосе.
- Модель работы погружного электродвигателя (ПЭД).
Визуализация куста нефтяного месторождения выполнена в виде 3D-модели.
Управление процессами может проводиться с помощью подключенных полномасштабных макетов устройств и оборудования:
- Фонтанная арматура типа АФК-65х21.
- СУ "Электон-05-250".
- Уровнемер "СУДОС-мини 2".
- АГЗУ типа "СПУТНИК".
Продуктивный пласт, скважина, погружное оборудование и протекающие в них процессы – всегда виртуальные. Элементы нефтепромыслового наземного оборудования могут быть представлены и в виде виртуальных 3D-моделей.
Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:
- Проверка исправности манометров.
- Замер трубного, затрубного и линейного давления.
- Замер статического и динамического уровня.
- Контроль работы УЭЦН, управление частотным преобразователем.
- Настройка защит УЭЦН.
- Опрессовка колонны НКТ на подачу ЭЦН.
- Запуск скважины после ремонта в нормальных и осложненных условиях.
- Вывод скважины на режим в нормальных и осложненных условиях.
- Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ.
Базовая комплектация:
| Компьютер с предустановленным ПО "АРМАРИС" – АРМ "Администратор/Преподаватель" (1 лицензия) | 1 |
| Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий) | 1 |
| Обязательна стажировка преподавателя/администратора (образовательный курс) | 1 |
| Полномасштабные макеты реальных устройств и оборудования: | 1 |
|
| 1 |
|
| 1 |
|
| 1 |
| Комплект соединительных проводов и кабелей | 1 |
| Сетевой фильтр | 1 |
2. Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий).
3. Обязательна стажировка преподавателя/администратора (образовательный курс).
4. Полномасштабные макеты реальных устройств и оборудования:
- Фонтанная арматура типа АФК-65х21.
- СУ "Электон-05-250".
- Уровнемер "СУДОС-мини 2".
5. Комплект соединительных проводов и кабелей.
6. Сетевой фильтр.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Технические условия.
- Фонтанная арматура АФК1Э 65х14: 1700 х 1500 х 600 мм.
- Станция управления и защиты "Электон-05-250": 1700 x 800 x 800 мм.
2. Тренажер занимает около 20 кв. м + учебные места для студентов (столы с компьютером, стулья), площадь класса может быть от 50 кв. м.
3. Устанавливается на бетонный пол - на специальную подставку. Если класс находится выше 1-го этажа, то между этажами необходимо бетонное перекрытие.
4. Масса полномасштабного тренажера: 500 кг.
5. Конфигурация компьютера для установки программного обеспечения:
- OC Microsoft Windows 7/8/10.
- Многоядерный процессор с тактовой частотой не менее 2 ГГц.
- Оперативная память не менее 1024 Мб.
- Дисплей с диагональю экрана не менее 17 дюймов.
- Видеокарта Nvidia серии Geforce GT или альтернативного производителя с аналогичными техническими характеристиками.
- LED 3D телевизор с диагональю от 32"-47" для демонстрации 3D-модели АГЗУ.
- com-порты для подключения физических устройств или переходники для USB (для АРМ "Администратор/Преподаватель").
Полномасштабный тренажер предназначен для обучения и подготовки персонала по эксплуатации скважин, оборудованных УЭЦН (установкой электроцентробежного насоса). Основной задачей тренажера является эффективное и качественное обучение, переподготовка и рост профессионализма кадров, а также подготовка студентов нефтяных вузов, техникумов, колледжей к грамотному решению практических задач эксплуатации промыслового оборудования за счет:
- Отработки требуемых психомоторных реакций при быстрой смене условий.
- Отработки действий при нештатных ситуациях и ситуациях, опасных для отработки в реальных условиях.
- Приближения обучающегося к пониманию полноценного функционирования наземного и скважинного оборудования.
- Программное обеспечение "АРМАРИС".
