Описание товара

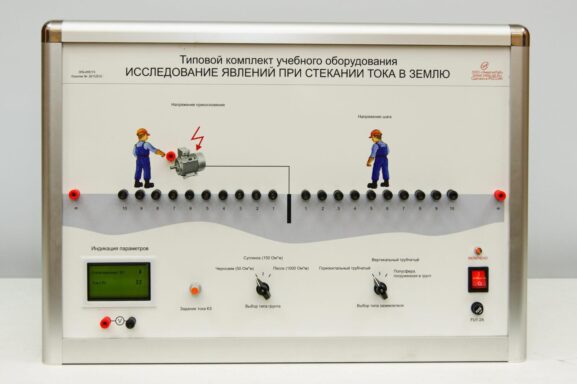

Учебный типовой комплект предназначен для исследования процессов растекания тока по поверхности грунта вблизи заземлителя и позволяет оценить эффективность различных типов заземлителей для защиты человека от поражения электрическим током.
Учебный стенд применяется для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35°С и относительной влажности воздуха до 80% при +25°С.
Особенности оборудования:
1. Моделируются три типа заземлителей:
- горизонтальный трубчатый, лежащий на поверхности земли;
- вертикальный трубчатый;
- полусфера, погруженная в грунт;
2. Моделируются три значения удельного сопротивления грунта;
3. Величина тока через заземлитель изменяется в диапазоне (0…10) А;
4. Измерение тока осуществляется с помощью встроенного амперметра;
5. Встроенный вольтметр позволяет измерять:
- потенциал поверхности грунта на различных расстояниях от заземлителя;
- разность потенциалов между выбранными точками на поверхности грунта (шаговое напряжение);
- распределение потенциала по поверхности земли;
6. Показания приборов соответствуют значениям параметров в реальной сети;
7. Все напряжения выведенные на панель стенда являются безопасными.
Лабораторные работы
1.Определение зависимостей, характеризующих явления при стекании тока в землю через защитный заземлитель
1.1 Заземлитель с полусферическим электродом
1.2 Заземлитель с вертикальным трубчатым электродом
1.3 Заземлитель с протяженным трубчатым электродом на поверхности
2. Измерение напряжения прикосновения
3. Измерение шагового напряжения
Комплект поставки
- корпус.
Корпус представляет собой моноблок из двухкомпозитного материала. На лицевой части корпуса нанесена графическая информация посредством УФ термопечати.
- модуль питания учебного стенда.
Модуль питания предназначен для подачи напряжения питания и состоит из автоматического выключателя, тумблера Вкл., а также световой индикации включения учебного стенда и подключения к сети.
- регулятор тока через заземлитель;
- переключатель выбора типа грунта – 3 шт.
- модуль заземлителя – 3 шт.
Модули заземлителя имитируют работу следующих типов заземлителя:
- горизонтальный трубчатый, лежащий на поверхности земли,
- вертикальный трубчатый,
- полусфера, погруженная в грунт.
Модули заземлителя позволяют проводить исследование процессов растекания тока по поверхности грунта вблизи заземлителя и позволяет оценить эффективность различных типов заземлителей для защиты человека от поражения электрическим током.
На лицевой части модулей заземлителя нанесены условные диаграммы распределения потенциала в грунте, а также установлены клеммы для подключения вольтметра.
- встроенный амперметр.
Предназначен для измерения тока через заземлитель. Измеренная величина отображается на ЖК дисплее.
- встроенный вольтметр
Предназначен для измерения:
- потенциала поверхности грунта на различных расстояниях от заземлителя,
- разность потенциалов между выбранными точками на поверхности грунта (шаговое напряжение)
- распределение потенциала по поверхности земли;.
Измеренная величина отображается на ЖК дисплее.
- комплект соединительных проводов;
- техническое описание оборудования;
- методические указания ля проведения базовых экспериментов;
- мультимедийная методика.
