Характеристики
Мощность двигателя, кВт
—
9.0
Габаритные размеры
—
4710×1140×1600 мм
Масса нетто/брутто
—
3710/4310 кг
Диаметр обточки над станиной, мм
—
660
Диаметр обточки над поперечным суппортом, мм
—
440
Расстояние между центрами, мм
—
3000
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

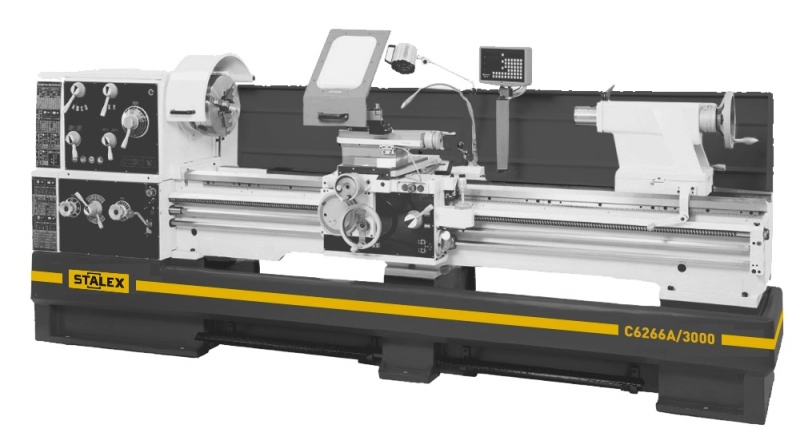

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
Мощность двигателя, кВт
9.0
Габаритные размеры
4710×1140×1600 мм
Масса нетто/брутто
3710/4310 кг
Диаметр обточки над станиной, мм
660
Диаметр обточки над поперечным суппортом, мм
440
Расстояние между центрами, мм
3000
Частота вращения шпинделя, об/мин
25-1600
Диаметр обточки над станиной
660 мм
Расстояние между центрами
3000 мм
Расстояние между направляющими
405 мм
Торец шпинделя
D1-8
Мощность главного привода
9,0 кВт
Диаметр пиноли задней бабки
90 мм
Ход пиноли задней бабки
235 мм
Ход пиноли задней бабки
МТ-5
Длина съемного мостика
250 мм
Конус шпинделя
Ø113 1:20 MT-7
Проходное отверстие шпинделя
105 мм
Максимальный размер инструмента
25х25 мм
Ход поперечного суппорта
368 мм
Ход верхнего суппорта
230 мм
Мощность насоса СОЖ
0,13 кВт
Макс. Ø вращения (съемный мостик)
900 мм
Ø обточки над поперечным суппортом
440 мм
Рабочая длина продольного точения
2850 мм
Частота вращения шпинделя, 16
25-1600 об/мин
Патрон 3-х кулачковый
315 мм
Продольная подача,25
0,044-1,48 мм/об
Поперечная подача,25
0,022-0,74 мм/об
Метрическая резьба, 54
0,45-120
Дюймовая резьба, 44
7/16-80 TPI
Питчевая резьба, 42
7/8-160 DP
Модульная резьба, 46
0,25-60MP
Резьба ходового вала
40 мм х2 TPI
Ускор. перем. продольного суппорта
4,5 м/мин
Ускор. перем. поперечного суппорта
1,9 м/мин
Потребляемая мощность
11,0 кВт
Мотор ускоренного перемещения
0,37 кВт
Комплектация
3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон с независимыми кулачками Ø400 мм
Планшайба Ø 450 мм
Подвижный люнет Ø20-130 мм
Не подвижный люнет Ø20-190 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Сертификат точности
4-х позиционный резцедержатель
4-х кулачковый патрон с независимыми кулачками Ø400 мм
Планшайба Ø 450 мм
Подвижный люнет Ø20-130 мм
Не подвижный люнет Ø20-190 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Сертификат точности
