Характеристики
Тип привода
—
гидравлический
Максимальная рабочая длина, мм
—
1250
Мощность двигателя, кВт
—
3.0
Модель
—
Stalex HBV-48A
Мощность мотора
—
3,0 кВт (3-х фазный)
Усилие в тоннах
—
30 тонн
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

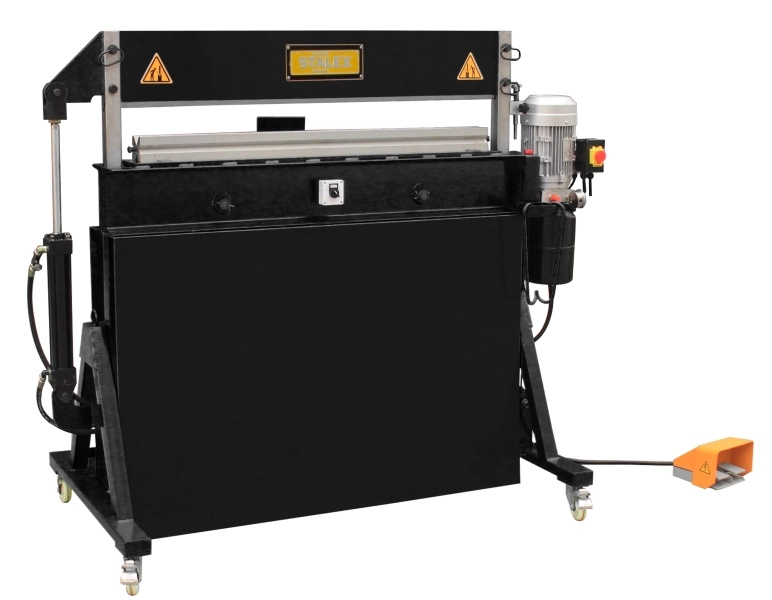

Листогибочный станок Stalex HBV48A имеет гидравлический привод, с усилием 30 тонн, для работы с листовым металлом до 4мм на длине 1250мм.
Гидропривод станка позволяет регулировать высоту подъёма прижимной гибочной балки – для сокращения рабочего времени и удобства работы с заготовками с замкнутым контуром.
Станок оснащён многоручьевой 4ёх сторонней матрицей, что позволяет вместе с гидравлической станцией получать необходимые углы - меняя сторону матрицы и усилие гибки при работе с необходимой толщиной металла.
Простое управление станка, выносная педаль, задний упор - позволяют быстро и эффективно работать даже с максимально возможными заготовками.
Станок Stalex HBV48 имеет прочные колёса – в случае необходимости и без особых усилий станок можно передвигать по цеху.
Станок оснащен гидростанцией;
Простой в управлении;
Надежная конструкция;
Возможность смены рабочего инструмента;
Откидная верхняя балка для удобства снятия заготовок сложной геометрии.
Прижим осуществляется с помощью гидравлической системы;
Регулируемая высота подъема.
Основные функциональные характеристики и свойства
1. Гидравлический листогибочный станок прост в эксплуатации, и его без труда можно переместить на любое рабочее место.
2. Высокоэффективный при загибе металлического листа, обеспечивает точность изгиба.
3. После того, как процесс загиба заготовки завершен, ее можно снять, открепив балку. Верхнюю прижимную балку можно откинуть для удобства снятия заготовок сложной геометрии.
4. Примечание: В соответствии с различными толщиной, формой и размером загиба следует выбирать различные штампы для гибки V-образных деталей (Прокрутите гибочные штампы и выберите один из V-образных штампов для загиба).
Главные детали станка
1. Прижимная балка
2. Нижний гибочный штамп
3. Фиксированная стойка
4. Гидравлический цилиндр для загиба
5. Подвижная стойка
6. Гидравлический цилиндр для поворота
7. Гидроэнергетическая система
8. Задний упор
Гидроцилиндры на гибку изделий и для режима быстрого поднятия пуансона
Съёмный упор для заготовки и фиксаторы крепления матрицы
Сигнальный датчик, концевик ограничения гибки, направляющая, 4ёх ручьевая матрица
Крюки для смены ручья матрицы, монтажный болт подъёма матрицы для выбора ручья матрицы.
Переключатель режимов (гибка изделий и режим быстрого поднятия пуансона), включение режима быстрого поднятия пуансона.
Трёхфазный двигатель, масляный бак, манометр, кнопка запуска станка.
Листогибочный станок Stalex HBV48A имеет гидравлический привод, с усилием 30 тонн, для работы с листовым металлом до 4мм на длине 1250мм.
Гидропривод станка позволяет регулировать высоту подъёма прижимной гибочной балки – для сокращения рабочего времени и удобства работы с заготовками с замкнутым контуром.
Станок оснащён многоручьевой 4ёх сторонней матрицей, что позволяет вместе с гидравлической станцией получать необходимые углы - меняя сторону матрицы и усилие гибки при работе с необходимой толщиной металла.
Простое управление станка, выносная педаль, задний упор - позволяют быстро и эффективно работать даже с максимально возможными заготовками.
Станок Stalex HBV48 имеет прочные колёса – в случае необходимости и без особых усилий станок можно передвигать по цеху.
Станок оснащен гидростанцией;
Простой в управлении;
Надежная конструкция;
Возможность смены рабочего инструмента;
Откидная верхняя балка для удобства снятия заготовок сложной геометрии.
Прижим осуществляется с помощью гидравлической системы;
Регулируемая высота подъема.
Основные функциональные характеристики и свойства
1. Гидравлический листогибочный станок прост в эксплуатации, и его без труда можно переместить на любое рабочее место.
2. Высокоэффективный при загибе металлического листа, обеспечивает точность изгиба.
3. После того, как процесс загиба заготовки завершен, ее можно снять, открепив балку. Верхнюю прижимную балку можно откинуть для удобства снятия заготовок сложной геометрии.
4. Примечание: В соответствии с различными толщиной, формой и размером загиба следует выбирать различные штампы для гибки V-образных деталей (Прокрутите гибочные штампы и выберите один из V-образных штампов для загиба).
Главные детали станка
1. Прижимная балка
2. Нижний гибочный штамп
3. Фиксированная стойка
4. Гидравлический цилиндр для загиба
5. Подвижная стойка
6. Гидравлический цилиндр для поворота
7. Гидроэнергетическая система
8. Задний упор
Гидроцилиндры на гибку изделий и для режима быстрого поднятия пуансона
Съёмный упор для заготовки и фиксаторы крепления матрицы
Сигнальный датчик, концевик ограничения гибки, направляющая, 4ёх ручьевая матрица
Крюки для смены ручья матрицы, монтажный болт подъёма матрицы для выбора ручья матрицы.
Переключатель режимов (гибка изделий и режим быстрого поднятия пуансона), включение режима быстрого поднятия пуансона.
Трёхфазный двигатель, масляный бак, манометр, кнопка запуска станка.
Тип привода
гидравлический
Максимальная рабочая длина, мм
1250
Мощность двигателя, кВт
3.0
Модель
Stalex HBV-48A
Мощность мотора
3,0 кВт (3-х фазный)
Усилие в тоннах
30 тонн
Максимальный угол гибки
90°
Арт.
HBV-48A
Макс. угол гибки
90°
Толщина 1мм
макс. угол гибки 87°
Толщина 2мм
макс. угол гибки 87°
Толщина 3мм
макс. угол гибки 88~89°
Толщина 4мм
макс. угол гибки 90°
Макс. рабочая длина
1250 мм
Толщина металла (σв <400 Н/мм2)
4 мм
Ход верхней балки
120 мм
Марка стали (матрица и пуансон)
42CrMo
Марка стали (матрица и пуансон)
HRC20-25
Задний упор
105-550 мм
Общие габариты (ДхШхВ
1990х800х1250 мм
Размеры упаковки
2170х920х1430 мм
Размеры упаковки
520/620 кг
Комплектация
Нет информации
