Артикул:
382003
Цена по запросу
Много
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Бесплатный самовывоз
стоимость доставки по тарифам ТК.
стоимость доставки по тарифам ТК.
Характеристики
Модель
—
HPB-790
Мощность мотора
—
3 кВт
Упаковка
—
фанерный ящик
Усилие, кН
—
500
Усилие, тонн
—
50
Номинальное давление, МПа
—
25
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

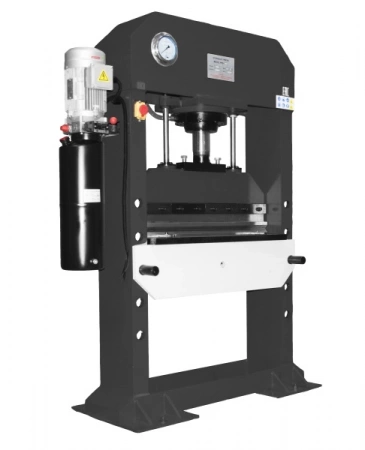

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.
Гидростанция станка имеет 3 положения работы:
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Вес станка 624кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)
Время обратного подъёма штока – 25 секунд (без нагрузки)
Видео работы (тестовый запуск) -
https://youtu.be/yYrRjKrOHTg
А – общая высота станка
1800 мм
B – общая ширина станка (по ножным опорам)
1100 мм
B – общая ширина станка (верхняя часть станка + гидростанция)
1290 мм
С – общая глубина станка
500 мм
D – расстояние между опорами
795 мм
Е – ширина опор
250 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола.
540 мм
Четыре ребра жёсткости рабочего стола.
(D: Ширина 795мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – Ø=38мм.
Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=42мм.
Толщины стенок сварных опор – 20/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
Ø отверстия в рабочей части стола – 90мм.
В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв)
Ширина первого ручья – 47мм
Ширина второго ручья – 32мм
Ширина третьего ручья – 24мм
Ширина четвёртого ручья – 18мм
Ширина пятого ручья – 14мм
В стандартной комплектации пуансон – 1шт (длина 783мм)
Манометр
Диаметр штока – 80мм
Макс. ход штока – 220мм
Диаметр бокового штока – 25мм (2шт)
В стандартной комплектации поставляются дополнительные уплотнительные кольца.
Шильдик станка.
Шильдик мотора гидростанции.
Шильдик гидростанции.
Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.
Гидростанция станка имеет 3 положения работы:
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Вес станка 624кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)
Время обратного подъёма штока – 25 секунд (без нагрузки)
Видео работы (тестовый запуск) -
https://youtu.be/yYrRjKrOHTg
А – общая высота станка
1800 мм
B – общая ширина станка (по ножным опорам)
1100 мм
B – общая ширина станка (верхняя часть станка + гидростанция)
1290 мм
С – общая глубина станка
500 мм
D – расстояние между опорами
795 мм
Е – ширина опор
250 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола.
540 мм
Четыре ребра жёсткости рабочего стола.
(D: Ширина 795мм – расстояние между опорами)
(Ширина 950мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – Ø=38мм.
Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=42мм.
Толщины стенок сварных опор – 20/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
Ø отверстия в рабочей части стола – 90мм.
В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв)
Ширина первого ручья – 47мм
Ширина второго ручья – 32мм
Ширина третьего ручья – 24мм
Ширина четвёртого ручья – 18мм
Ширина пятого ручья – 14мм
В стандартной комплектации пуансон – 1шт (длина 783мм)
Манометр
Диаметр штока – 80мм
Макс. ход штока – 220мм
Диаметр бокового штока – 25мм (2шт)
В стандартной комплектации поставляются дополнительные уплотнительные кольца.
Шильдик станка.
Шильдик мотора гидростанции.
Шильдик гидростанции.
Модель
HPB-790
Мощность мотора
3 кВт
Упаковка
фанерный ящик
Усилие, кН
500
Усилие, тонн
50
Номинальное давление, МПа
25
Производительность масляного насоса
7.0 л / мин
Рабочее напряжение
380В - 50Гц - 3 фазы
Макс. длина сгибания
790 мм
Макс. толщина гибки на ширину 400 ммСталь 3 (Ст3сп)Алюминий АМцНержавейка 12Х18Н10Т
8мм8мм6мм
Макс. толщина гибки на ширину 790 ммСталь 3 (Ст3сп)Алюминий АМцНержавейка 12Х18Н10Т
5мм5мм4мм
Макс. ёмкость, мм
540(H: ход + перемещение стола)
Ход штока, мм
220
Гидростанция станка имеет 3 положения работы
Рычаг в право – рабочий ходСреднее положение рычага – стопРычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм
1230
Перемещение стола
5 позиций с промежутком 135мм(общее перемещение стола: 135мм+135мм+135мм+135мм=540мм)
Рабочий размер стола, мм
770х345 (ШхГ)
Общие размеры стола, мм
795х295 (ШхГ)(D: Ширина 795мм – расстояние между опорами)(Ширина 955мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм
Ø=38/ L=340мм
Ø отв. крепления стола на сварных опорах, мм
Ø=42
Толщина стенки сварных опор, мм
t=20/t=6
Толщина стенки верхней части станка, мм
t=18
Размеры упаковки, мм (ШхГхВ)
1450х650х2000
Стандартная комплектация
Матрица – 1шт (длина 785мм, 5 ручьёв)Пуансон – 1шт (длина 783мм)Дополнительные уплотнительные кольца
Масса, кг (нетто)
624
Масса, кг (брутто)
695
Комплектация
Нет информации
