Образовательные наноспутники стандарта CubeSat — малые космические аппараты, разработанные Геосканом для школьных, студенческих и научных экспериментов на низкой околоземной орбите. Спутники создаются в рамках образовательного проекта Space-π и используются для практического изучения проектирования, программирования, сборки и эксплуатации космических аппаратов.
Кубсаты относятся к стандартизированным малым космическим аппаратам. Базовый формат 1U имеет размеры 10×10×10 см и массу до 2 кг, а более крупные аппараты могут достигать формата до 24U. Размер конкретного спутника зависит от состава бортовых систем, полезной нагрузки и задач миссии.
Геоскан развивает направление CubeSat с 2021 года. Компания разрабатывает платформы для образовательных спутников, которые могут использоваться для летных испытаний бортовых систем, радиолюбительской связи, дистанционного зондирования Земли, научных экспериментов и профориентации школьников и студентов в космической отрасли.
Платформа Геоскан 3U позволяет размещать до четырех полезных нагрузок общим объемом до 2U. В качестве полезной нагрузки могут использоваться камеры дистанционного зондирования Земли, малогабаритные научные приборы и экспериментальное оборудование для проведения исследований на орбите.
Каждый аппарат оснащается обзорной камерой 2 Мп. Для ориентации в пространстве применяются магнитная и маховичная системы, а для регулярной передачи информации о состоянии МКА используется радиомаяк. Для декодирования маяка и передаваемых изображений доступен радиопротокол Геоскана.
Преимущества образовательных наноспутников CubeSat
- Реальная космическая практика: школьники и студенты могут участвовать в разработке, программировании, сборке и эксплуатации настоящего малого космического аппарата.
- Стандартизированная платформа: формат CubeSat упрощает проектирование, интеграцию полезной нагрузки и подготовку образовательных миссий.
- Поддержка разных экспериментов: платформа подходит для установки камер ДЗЗ, научных приборов и другого малогабаритного оборудования.
- Гибкие интерфейсы подключения: полезная нагрузка может подключаться через CAN, UART, SPI и другие интерфейсы по согласованию с разработчиком платформы.
- Передача данных с орбиты: спутники поддерживают низкоскоростной радиоканал и, в полной комплектации, высокоскоростной X-диапазон.
- Системы ориентации: платформа может использовать магнитные катушки и маховики для стабилизации и ориентации аппарата.
- Обновление программного обеспечения: ПО аппарата может обновляться через низкоскоростной радиоканал.
- Образовательный эффект: проект помогает учащимся изучать космическую технику, радиосвязь, программирование, обработку данных и инженерное проектирование.
Характеристики спутниковой платформы Геоскан 3U
- Тип: спутниковая платформа CubeSat 3U
- Назначение: образовательные, научные и экспериментальные космические миссии
- Масса в сборе без полезной нагрузки: 1,8 кг в усеченной комплектации; 2,3 кг в полной комплектации
- Максимальная масса полезной нагрузки: 4,2 кг в усеченной комплектации; 3,7 кг в полной комплектации
- Максимальная масса с полезной нагрузкой: 6 кг
- Габариты в сложенном состоянии: 100×100×340,5 мм
- Габариты с Tuna Can: 100×100×376,5 мм
- Доступный объем для полезной нагрузки: 95×95×180 мм, около 2U
- Радиационная защита: лист алюминия 1,2 мм
- Доступное питание полезной нагрузки: стабилизированное 3,3–12 В / 2 А; нестабилизированное 7–8,4 В / 2 А
- Доступная средневитковая мощность полезной нагрузки: 2 Вт на низкой околоземной орбите, уточняется для конкретной орбиты
- Доступная максимальная мощность полезной нагрузки: 15 Вт, уточняется для конкретной орбиты
- Емкость аккумуляторной батареи: 50 Вт·ч
- Тип аккумулятора: Li-ion 2S 7200 мА·ч
- Количество панелей с фотоэлектрическим преобразователем: до 12 шт., кремний
- Пиковая мощность одной панели ФЭП на низкой околоземной орбите: не менее 1 Вт
- Интерфейс бортовой шины: CAN
- Интерфейсы полезной нагрузки: CAN, UART, SPI; другие интерфейсы — по запросу
- Частота низкоскоростного радиоканала: 435–438 МГц
- Скорость передачи данных по низкоскоростному радиоканалу: 2400, 9600, 57600 бит/с
- Частота высокоскоростного передатчика: 10,45–10,5 ГГц в полной комплектации
- Пропускная способность высокоскоростного радиоканала: до 250 Мбит/с в полной комплектации
- Тип модуляции командного радиоканала: частотная
- Тип модуляции высокоскоростного радиоканала: фазовая в полной комплектации
- Тип антенны низкоскоростного радиоканала: турникетная
- Тип антенны высокоскоростного радиоканала: антенная решетка в полной комплектации
- Максимальная мощность передатчиков: 30–32 дБм
- Система определения ориентации: магнитометры, солнечные датчики, датчик горизонта, инерциальный модуль; в полной комплектации также ГНСС-приемник
- Система обеспечения ориентации: магнитные катушки в усеченной комплектации; магнитные катушки и маховики в полной комплектации
- Режимы стабилизации: B-Dot; в полной комплектации — трехосная ориентация на Солнце, в надир и на точку на Земле
- Точность определения ориентации: до 1°
- Точность системы ориентации: до 1° в полной комплектации
- Дополнительно: технологическая камера 2 Мп, обновление ПО через низкоскоростной радиоканал, управление МКА в течение года после запуска
- Документация: паспорт и руководство по эксплуатации
Решаемые задачи
- обучение школьников и студентов проектированию малых космических аппаратов;
- обучение программированию и сборке реальных спутниковых систем;
- проведение школьных, студенческих и научных экспериментов на орбите;
- летные испытания бортовых систем и приборов;
- проведение сеансов радиолюбительской связи;
- передача телеметрии и изображений со спутника;
- испытание камер дистанционного зондирования Земли;
- размещение малогабаритных научных приборов;
- профориентация учащихся в космической инженерии;
- подготовка образовательных миссий на низкой околоземной орбите.
Образовательные возможности
- изучение архитектуры малых космических аппаратов;
- практическая работа с форматом CubeSat;
- разработка и интеграция полезной нагрузки;
- изучение систем электропитания спутника;
- работа с радиоканалами связи и телеметрией;
- изучение ориентации и стабилизации космического аппарата;
- планирование космического эксперимента;
- обработка данных, полученных со спутника;
- изучение радиолюбительской связи;
- работа с документацией, интерфейсами и требованиями космической платформы.

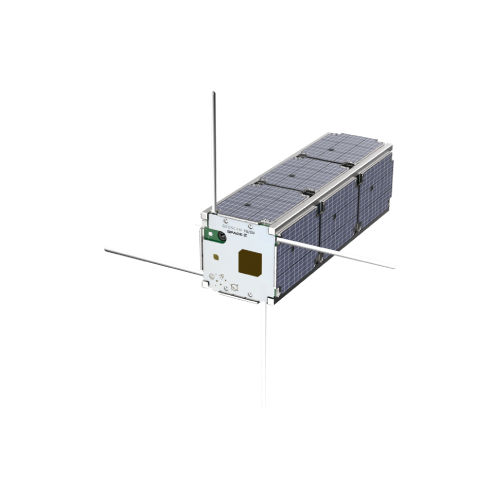

Платформа Геоскан 3U
Геоскан 3U — спутниковая платформа для создания образовательных и экспериментальных малых космических аппаратов. На платформу можно установить до четырех полезных нагрузок общим объемом до 2U. Это могут быть камеры дистанционного зондирования Земли, малогабаритные научные приборы или другое оборудование, необходимое для конкретной миссии.
Для каждой полезной нагрузки может разрабатываться отдельная интерфейсная плата. На ней по согласованию с разработчиками платформы реализуются необходимые интерфейсы подключения. Такой подход позволяет адаптировать платформу под разные образовательные, научные и технологические задачи.
Командно-телеметрическая шина CAN используется для подключения полезной нагрузки. Для передачи большого объема данных от полезной нагрузки доступна высокоскоростная конфигурируемая шина из четырех проводов с физическими уровнями LVDS. Варианты конфигурации — UART и SPI.
Полезная нагрузка
- камеры дистанционного зондирования Земли;
- малогабаритные научные приборы;
- экспериментальные бортовые системы;
- приборы для школьных и студенческих исследований;
- аппаратура для летных испытаний;
- оборудование для радиолюбительских экспериментов.
Связь и передача данных
Для регулярного информирования о состоянии малого космического аппарата с платформы передается радиомаяк. По нему можно получать данные о работе спутника и отслеживать его состояние во время эксплуатации на орбите.
Низкоскоростной радиоканал работает в диапазоне 435–438 МГц и поддерживает скорости передачи данных 2400, 9600 и 57600 бит/с. В полной комплектации доступен высокоскоростной передатчик X-диапазона 10,45–10,5 ГГц с пропускной способностью до 250 Мбит/с.
Для декодирования радиомаяка и изображений, передаваемых со спутников, Геоскан предоставляет радиопротокол. Это позволяет использовать спутники не только как инженерную платформу, но и как инструмент для учебной работы с телеметрией и космическими данными.
Ориентация и стабилизация
Для определения ориентации используются магнитометры, солнечные датчики, датчик горизонта и инерциальный модуль. В полной комплектации дополнительно применяется ГНСС-приемник.
Система обеспечения ориентации в усеченной комплектации построена на магнитных катушках. В полной комплектации используются магнитные катушки и маховики, что позволяет реализовать трехосную ориентацию на Солнце, в надир и на точку на Земле.
Точность определения ориентации составляет до 1°. В полной комплектации точность системы ориентации также достигает до 1°.
Модули бортовых систем
Электронные модули Геоскана предназначены для обеспечения ключевых функций платформ малых космических аппаратов. Они используются для управления питанием, обработки данных, связи, ориентации и стабилизации спутника.
К модулям бортовых систем относятся приемопередатчик УКВ, передатчик X-диапазона, бортовой компьютер, платы управления системой электропитания, платы управления маховиками, блок маховиков и боковые солнечные панели со встроенными датчиками системы ориентации.
Модули являются перепрограммируемыми, поэтому их можно адаптировать под задачи конкретного проекта и использовать в разных спутниковых платформах. Это упрощает проектирование миссий и расширяет возможности заказчиков при разработке малых космических аппаратов.
Проект Space-π
Платформа Геоскан 3U разработана в рамках российского образовательного проекта Space-π. Проект направлен на создание спутниковой группировки и профориентацию школьников и студентов в области космических технологий.
В рамках проекта образовательные учреждения получают возможность участвовать в разработке космических экспериментов, работе с полезной нагрузкой, подготовке миссий и последующем анализе данных, полученных с орбиты.
Запущенные спутники Геоскана
- 2022: «Геоскан-Эдельвейс» — первый частный малый космический аппарат из Санкт-Петербурга.
- 2023: «СтратоСат ТК-1» — первый клиентский спутник Геоскана, созданный для компании «Стратонавтика».
- 2024: пять кубсатов, разработанных для университетов-партнеров по проекту Space-π.
- 2025: восемь собственных малых космических аппаратов Геоскана на базе платформ 3U и 16U, а также спутник проекта Space-π — 239Alferov.
Применение в образовательных учреждениях
Образовательные наноспутники CubeSat подходят для школ, лицеев, колледжей, вузов, инженерных центров, лабораторий космической техники и проектных команд. Они позволяют перейти от теоретического изучения космоса к практической работе с реальным космическим аппаратом и его полезной нагрузкой.
Платформа может использоваться в программах по инженерному проектированию, радиоэлектронике, программированию, обработке данных, дистанционному зондированию Земли, космической связи и научным экспериментам. Такой формат помогает объединить в одном проекте физику, математику, информатику, электронику, механику и системную инженерию.
Кубсаты Геоскана подходят для профориентации школьников и студентов, подготовки исследовательских проектов, проведения орбитальных экспериментов и формирования практических компетенций в сфере малых космических аппаратов.
