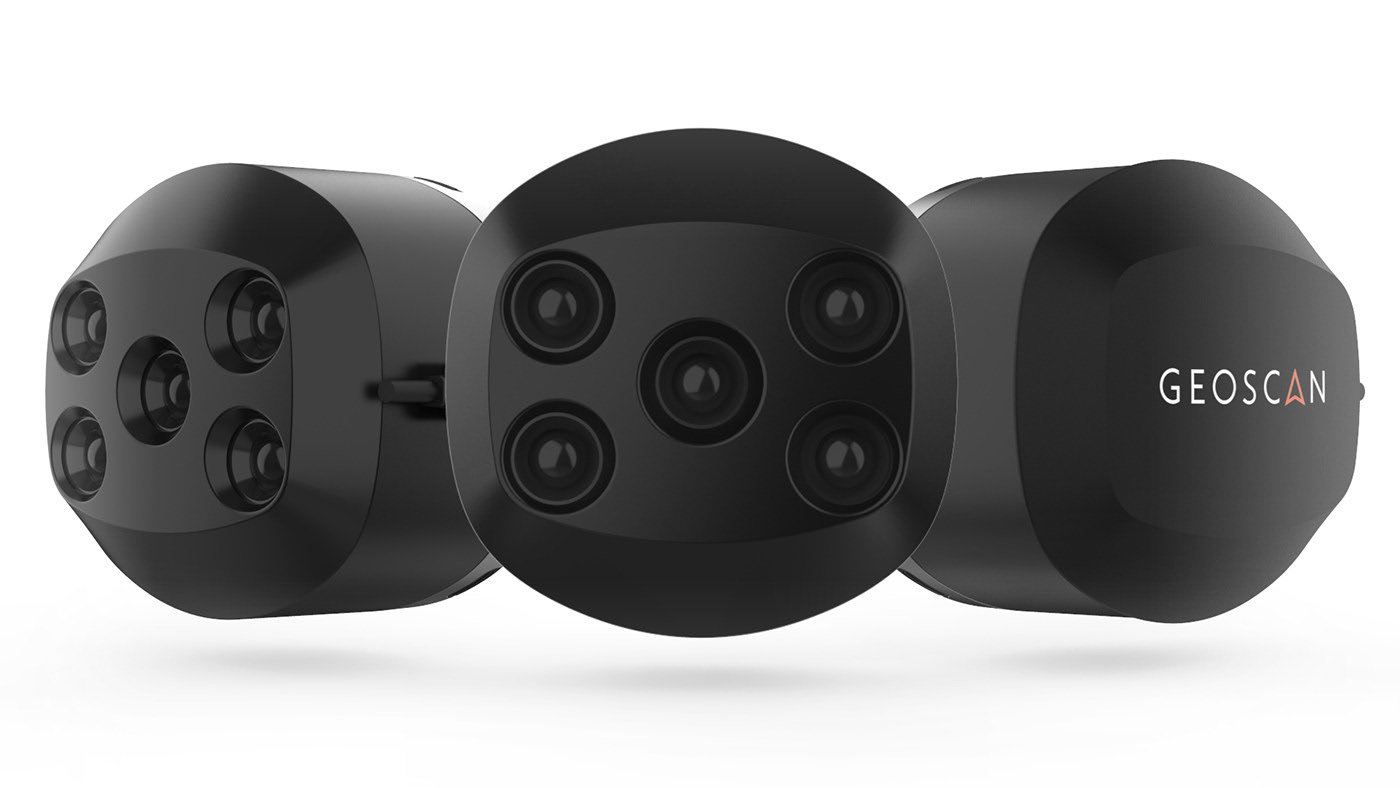

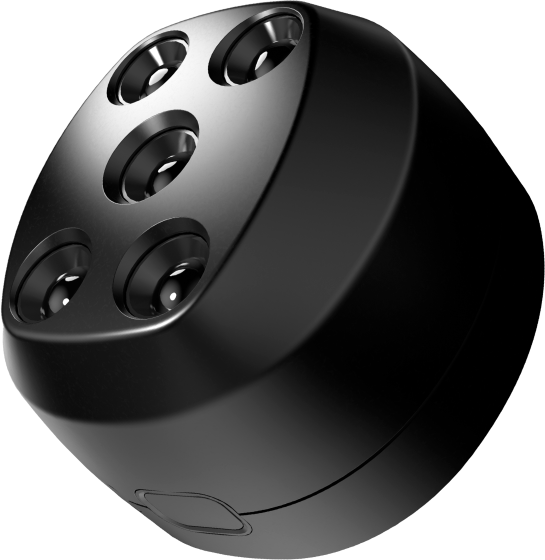

Geoscan Pollux — мультиспектральная цифровая камера для оценки состояния сельскохозяйственных земель, построения индексных карт вегетации и получения данных для агромониторинга. Камера предназначена для съёмки с беспилотных авиационных систем и позволяет получать материалы одновременно в пяти спектральных каналах.
Камера фиксирует данные в синем, зелёном, красном, дальнем красном и инфракрасном диапазонах. Такой набор каналов позволяет рассчитывать вегетационные индексы, включая NDVI, NDRE, SAVI, LAI и другие показатели, используемые для анализа состояния растительности.
Geoscan Pollux можно использовать для построения индексных карт, ортофотопланов в естественных цветах RGB, композитных растровых изображений, псевдоцветных комбинаций и цифровых моделей местности. Материалы съёмки помогают выявлять неоднородность посевов, оценивать развитие культур, отделять культурные растения от сорняков и анализировать состояние сельхозугодий.

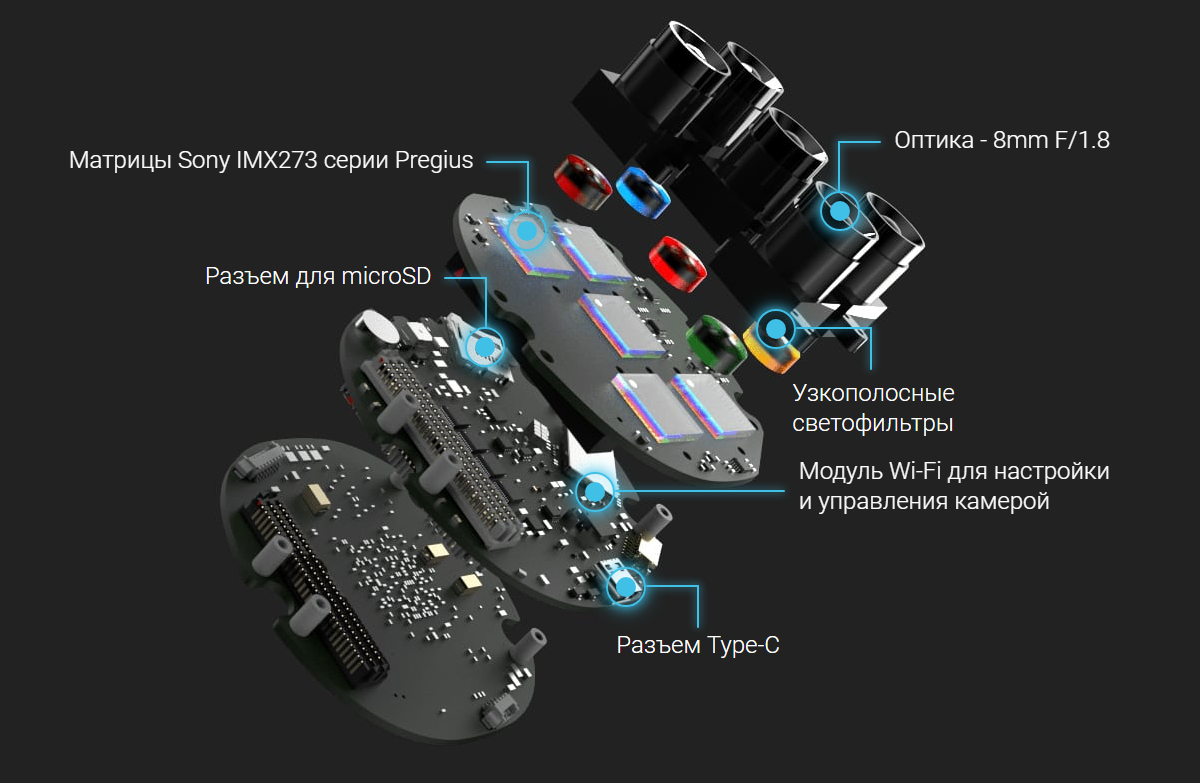

В камере используются пять независимых каналов с матрицами Sony IMX273 серии Pregius, узкополосными светофильтрами и объективами 8 мм F/1.6. Все каналы имеют разрешение 1440×1080 пикселей, что повышает детализацию снимков и увеличивает площадь съёмки за один полёт по сравнению с аналогами той же ценовой категории.
Камера совместима с БАС разных производителей. Её можно приобрести отдельно или в составе комплексов Геоскан Lite, Геоскан 201 и Геоскан Gemini.
Преимущества Geoscan Pollux
- Пять независимых каналов: камера одновременно ведёт съёмку в синем, зелёном, красном, дальнем красном и инфракрасном диапазонах.
- Высокая детализация: разрешение 1440×1080 пикселей во всех пяти каналах позволяет получать более подробные изображения.
- Разрешение 5,2 см/пикс: при съёмке с высоты 120 м камера обеспечивает высокую пространственную детализацию.
- Глобальный затвор: матрицы с global shutter помогают исключить искажения, связанные с движением БАС.
- Низкий уровень шума: матрицы Sony IMX273 серии Pregius с 12-битным АЦП обеспечивают широкий динамический диапазон.
- Получение RGB за один полёт: камера позволяет строить как индексные карты, так и ортофотопланы в естественных цветах.
- Поддержка Agisoft Metashape: ПО автоматически группирует снимки по каналам, выполняет калибровку по метаданным и корректирует виньетирование.
- Совместимость с разными БАС: Pollux можно использовать отдельно или в составе беспилотных комплексов Геоскан.
- Удобное хранение данных: изображения записываются на карту памяти microSDXC.
Характеристики Geoscan Pollux
- Тип: мультиспектральная цифровая фотокамера
- Назначение: оценка состояния сельскохозяйственных земель, агромониторинг, построение индексных карт и ортофотопланов
- Количество каналов: 5
- Спектральные каналы: синий, зелёный, красный, дальний красный, ИК
- Возможность съёмки в RGB: да
- Разрешение снимка: 1440×1080 пикселей
- Количество пикселей матрицы: 1,55 Мп
- Матрицы: Sony IMX273 серии Pregius
- Размер пикселя: 3,45 мкм
- Типоразмер матрицы: 1/2,9 дюйма
- Диагональ матрицы: 6,3 мм
- Тип электронного затвора: с покадровым переносом, global shutter
- Оптика: 8 мм F/1.6
- Фокусное расстояние объективов: 8 мм
- ЭФР в 35-мм эквиваленте: 44,4 мм
- Диагональный угол обзора: 43°
- Гиперфокальное расстояние: 11,5 м
- Разрешение при съёмке с высоты 120 м: 5,2 см/пикс
- Расчётная площадь съёмки за 90 минут при 10 см/пикс: 413 га
- Тип карты памяти: microSDXC
- Формат записи изображений: TIFF 16 бит
- Разъём: Type-C
- Модуль связи: Wi-Fi для настройки и управления камерой
- Напряжение питания: 7–15 В
- Потребляемая мощность: средняя 4 Вт, максимальная 10 Вт
- Вес: не более 260 г
- Совместимость: БАС разных производителей, комплексы Геоскан Lite, Геоскан 201 и Геоскан Gemini
Характеристики пропускания светофильтров
- Синий канал: длина волны максимального пропускания 470 нм, полная ширина на половине высоты 28 нм
- Зелёный канал: длина волны максимального пропускания 560 нм, полная ширина на половине высоты 20 нм
- Красный канал: длина волны максимального пропускания 665 нм, полная ширина на половине высоты 14 нм
- Дальний красный канал: длина волны максимального пропускания 720 нм, полная ширина на половине высоты 12 нм
- ИК-канал: длина волны максимального пропускания 840 нм, полная ширина на половине высоты 40 нм
Решаемые задачи
- оценка состояния сельскохозяйственных земель;
- расчёт вегетационных индексов NDVI, NDRE, SAVI, LAI и других показателей;
- выявление неоднородности посевов;
- мониторинг развития сельскохозяйственных культур;
- построение индексных карт вегетации;
- создание ортофотопланов в естественных цветах RGB;
- построение композитных растровых изображений;
- формирование псевдоцветных комбинаций для анализа растительности;
- цветовое разделение культурных растений и сорняков;
- создание цифровых моделей местности по материалам съёмки;
- сбор данных для агрономического анализа и планирования полевых работ.
Возможности мультиспектральной съёмки
Geoscan Pollux ведёт съёмку одновременно в пяти узких спектральных диапазонах шириной от 12 до 40 нм. Помимо основных каналов видимого спектра камера регистрирует дальний красный и инфракрасный диапазоны, которые применяются для анализа состояния растительности.
Полученные данные позволяют рассчитывать вегетационные индексы, строить карты распределения показателей по полю и выявлять участки с отклонениями. Это помогает обнаруживать проблемные зоны, оценивать равномерность развития посевов и принимать решения по агротехническим мероприятиям.
Наличие RGB-каналов позволяет за один полёт получать не только индексные карты, но и ортофотопланы в естественных цветах. Это упрощает визуальный анализ территории и позволяет использовать один набор данных для нескольких типов обработки.
Применение в сельском хозяйстве
- мониторинг состояния посевов;
- оценка вегетации растений;
- выявление стрессовых зон на полях;
- контроль равномерности развития культур;
- выделение участков с сорной растительностью;
- подготовка данных для точного земледелия;
- оценка эффективности агротехнических мероприятий;
- формирование карт для планирования обследований и работ на местности.
Работа с Agisoft Metashape
Geoscan Pollux поддерживается в Agisoft Metashape Professional. При загрузке снимков в проект программа автоматически группирует изображения по каналам и выполняет калибровку по метаданным снимков.
Также в Agisoft Metashape выполняется автоматическая коррекция виньетирования. Это упрощает обработку мультиспектральных данных и помогает получать корректные результаты при построении ортофотопланов, индексных карт и других производных материалов.
Детализация и производительность
Благодаря разрешению 1440×1080 пикселей и фокусному расстоянию 8 мм камера обеспечивает высокую детализацию снимков. При съёмке с высоты 120 м пространственное разрешение составляет 5,2 см/пикс.
Для БВС самолётного типа производитель указывает расчётную площадь съёмки 413 га за 90 минут при разрешении 10 см/пикс. Расчёт выполнен для прямоугольного полётного задания с направлением линий «север-юг», перекрытием 70×60 и коэффициентом заступа 2.
Матрицы и затвор
В камере используются матрицы Sony IMX273 серии Pregius. Они оснащены 12-битным АЦП, обеспечивают низкий уровень шума и широкий динамический диапазон.
Глобальный затвор помогает исключить геометрические искажения, возникающие при движении беспилотника во время съёмки. Это особенно важно при работе с самолётными БАС и при съёмке больших территорий на скорости.
Получаемые материалы
- исходные мультиспектральные снимки;
- ортофотопланы в пяти каналах;
- ортофотопланы в естественных цветах RGB;
- индексные карты вегетации;
- композитные растровые изображения;
- псевдоцветные комбинации;
- цифровые модели местности;
- данные для анализа состояния культур и сельскохозяйственных земель.
Примеры данных
- один кадр: 5 каналов, около 10 Мб;
- исходные снимки за весь полёт: около 8,4 Гб;
- ортофотоплан в пяти каналах: около 3,5 Гб;
- полный отчёт об испытаниях камеры.
Испытания камеры
В примере испытаний камера использовалась для съёмки с высоты 129 м. Разрешение съёмки составило 5,53 см/пикс, площадь покрытия — 0,471 км².
В ходе обработки использовались 4185 снимков и 4180 позиций съёмки. По данным отчёта, было получено 1 750 991 связующая точка и 10 331 518 проекций, ошибка репроецирования составила 1,4 пикселя.
Комплектация и материалы
- мультиспектральная камера Geoscan Pollux;
- руководство по эксплуатации;
- данные калибровочной панели;
- примеры исходных данных;
- пример ортофотоплана;
- полный отчёт об испытаниях.
Совместимость с БАС
Geoscan Pollux можно использовать с беспилотными авиационными системами разных производителей. Камера доступна как отдельный компонент и как часть готовых комплексов Геоскан Lite, Геоскан 201 и Геоскан Gemini.
Такой формат позволяет использовать Pollux как для модернизации существующего парка БАС, так и для поставки в составе готового беспилотного комплекса под задачи агромониторинга и мультиспектральной съёмки.
Для кого подходит
- агрохолдинги и сельскохозяйственные предприятия;
- агрономические службы;
- организации, работающие с точным земледелием;
- операторы беспилотных авиационных систем;
- компании, выполняющие аэросъёмку и агромониторинг;
- научные и образовательные организации;
- инженерные центры, работающие с мультиспектральными данными;
- пользователи БАС, которым требуется анализ состояния растительности.
