Описание товара

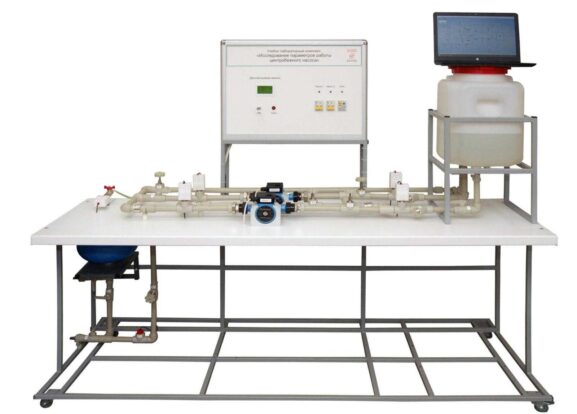

Учебный лабораторный стенд «Исследование параметров работы центробежных насосов» обеспечивает проведение лабораторных работ по курсам «Гидравлика, гидромашины и гидроприводы», «Гидравлические системы», «Механика жидкости и газа» в средних специальных и высших учебных заведениях.
Стенд позволяет измерять давления на входах и выходах насосов, расходы жидкости, мощность, потребляемую электродвигателями.
Стенд собран на жесткой массивной раме. Рама выполнена методом сварки и имеет полимерное покрытие с текстурой «шагрень».
На раме смонтирована насосная установка, в виде двух центробежных насосов с электроприводом. Насосы включаются в гидравлическую систему стенда с помощью трубопровода. Запорная арматура трубопровода обеспечивает включение насосов как последовательно, так и параллельно, регулирует расход жидкости.
В состав гидравлической системы стенда входят датчики давления, расхода и температуры жидкости.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.
Подключение стенда к ноутбуку производится с помощью интерфейса USB.
Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Измерительная система выполнена в формате моноблока из металлического профиля с панелями из АBS пластика.
Панели окрашены в светлые тона и имеют текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.
В состав стенда входит программный комплекс ELAB.
Программный комплекс ELAB предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Программное обеспечение имеет свидетельство о государственной регистрации программы для ЭВМ, которое предоставляется Поставщиком во второй части заявки.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах
Лабораторные работы
- Определение рабочих и кавитационных характеристик центробежного насоса.
- Исследование характеристик насосной установки при последовательном включении насосов.
- Исследование характеристик насосной установки при параллельном включении насосов.
- Согласование характеристик насоса и сети. Определение оптимального режима работы.
Комплект поставки
- Учебный лабораторный стенд «Исследование параметров работы центробежных насосов» в сборе
- Методические указания по выполнения лабораторных работ.
- Видеоролик
- ПО ELAB
- Ноутбук с установленным ПО
- Кабель USB
- Компьютерная мышь
- Паспорт
