Описание товара

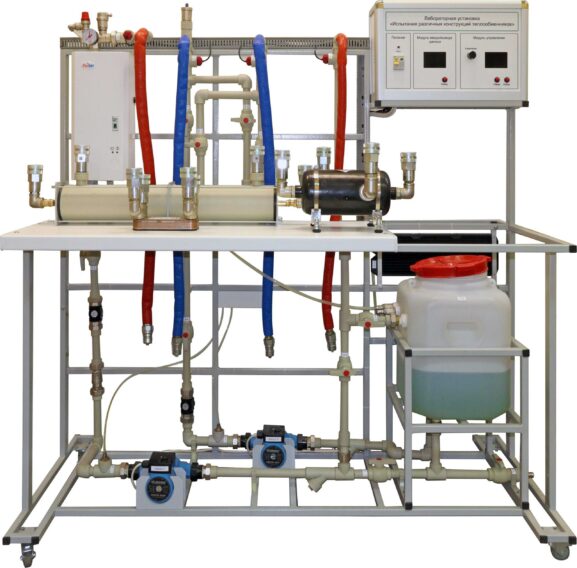

Лабораторная установка «Испытание различных конструкций теплообменника» предназначена для проведения лабораторных работ по курсу «Теплотехника» в системе среднего и высшего профессионального образования.
Состав стенда
Лабораторная установка представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система состоящая из горячего и холодного контуров, в состав системы входят следующие элементы:
- электрический водонагреватель с регулятором температуры, работающий в ручном и автоматическом режиме
- два циркуляционных насоса
- пластинчатый теплообменный аппарат
- теплообменный аппарат типа труба в трубе
- два датчика расхода жидкости
- накопительный бак
- датчики температуры, расположенные на входе и выходе исследуемых участков
- датчики давления
- запорная арматура.
Вся гидравлическая система выполнена из полипропиленового трубопровода.
Для проведения лабораторных работ установка укомплектована измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжена лабораторная установка. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.
Лабораторные работы
Возможности лабораторной установки:
- Проведение испытаний теплообменников в режимах прямотока и противотока.
- Измерение температуры на входе и выходе исследуемого теплообменника в горячем и холодном контурах.
- Измерение расхода теплоносителей.
- Определение коэффициентов теплоотдачи и теплопередачи.
- Определение КПД пластинчатого теплообменного аппарата.
- Определение КПД теплообменника типа труба в трубе.
- Определение КПД кожухотрубного теплообменника.
Комплект поставки
- Лабораторная установка «Испытание теплообменников различных конструкций» в сборе
- Учебный видеоролик
- Методические указания
- Программное обеспечение на электронном носителе
- Руководство по эксплуатации
- Гарантийный талон
- Паспорт
- Комплект проводов
- Пластинчатый теплообменный аппарат
- Теплообменный аппарат труба в трубе
- Кожухотрубный теплообменный аппарат
