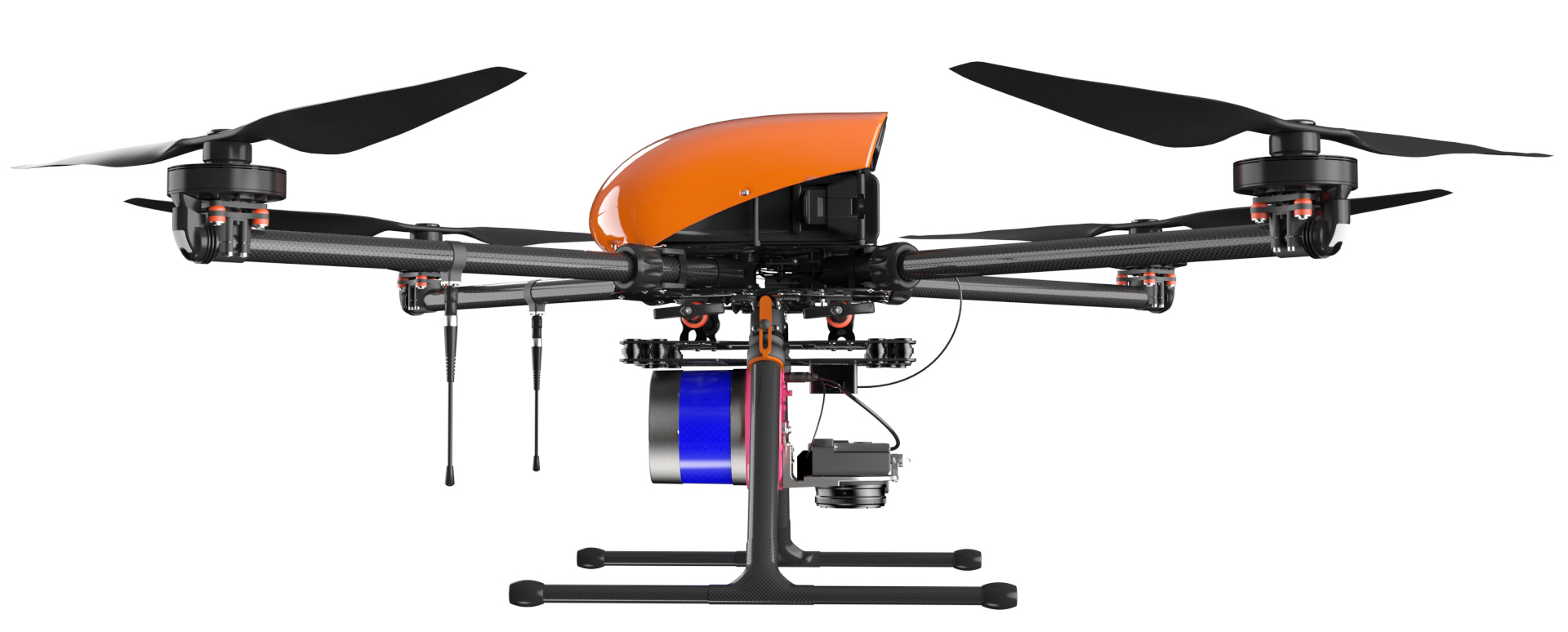

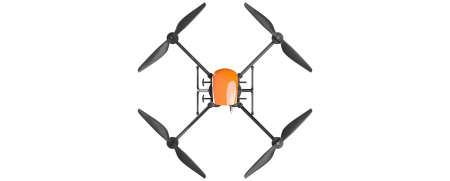

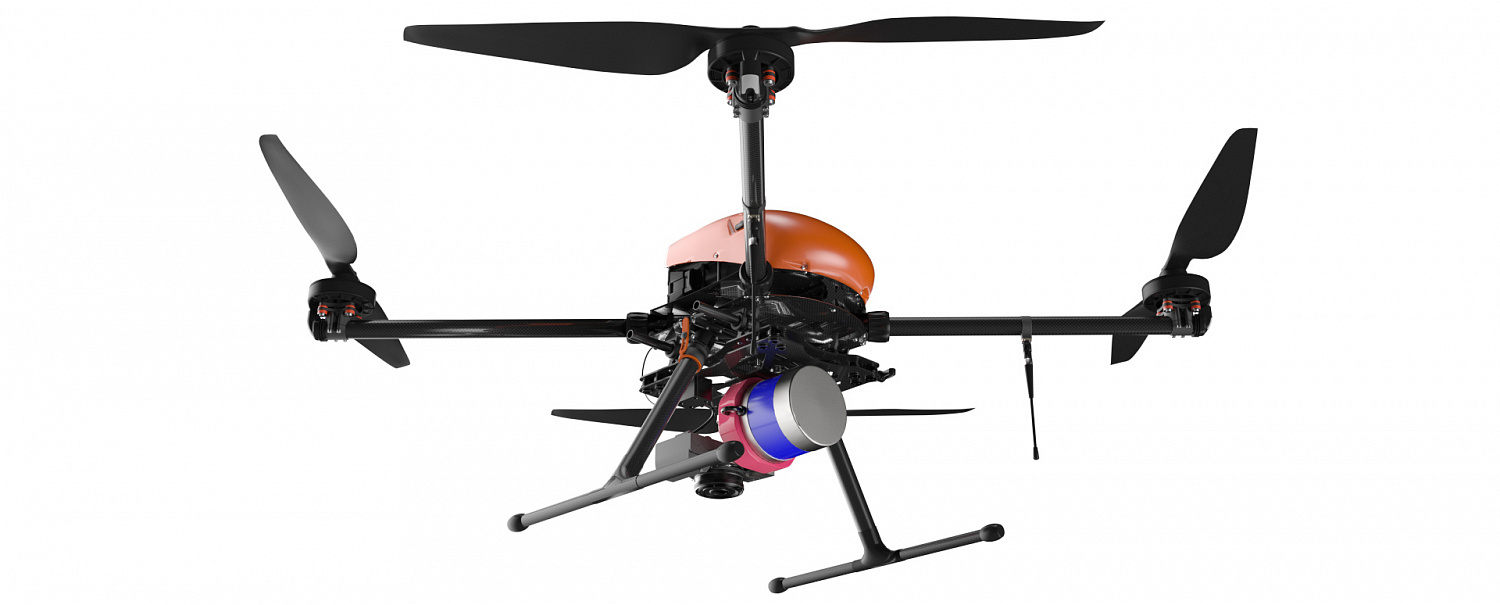

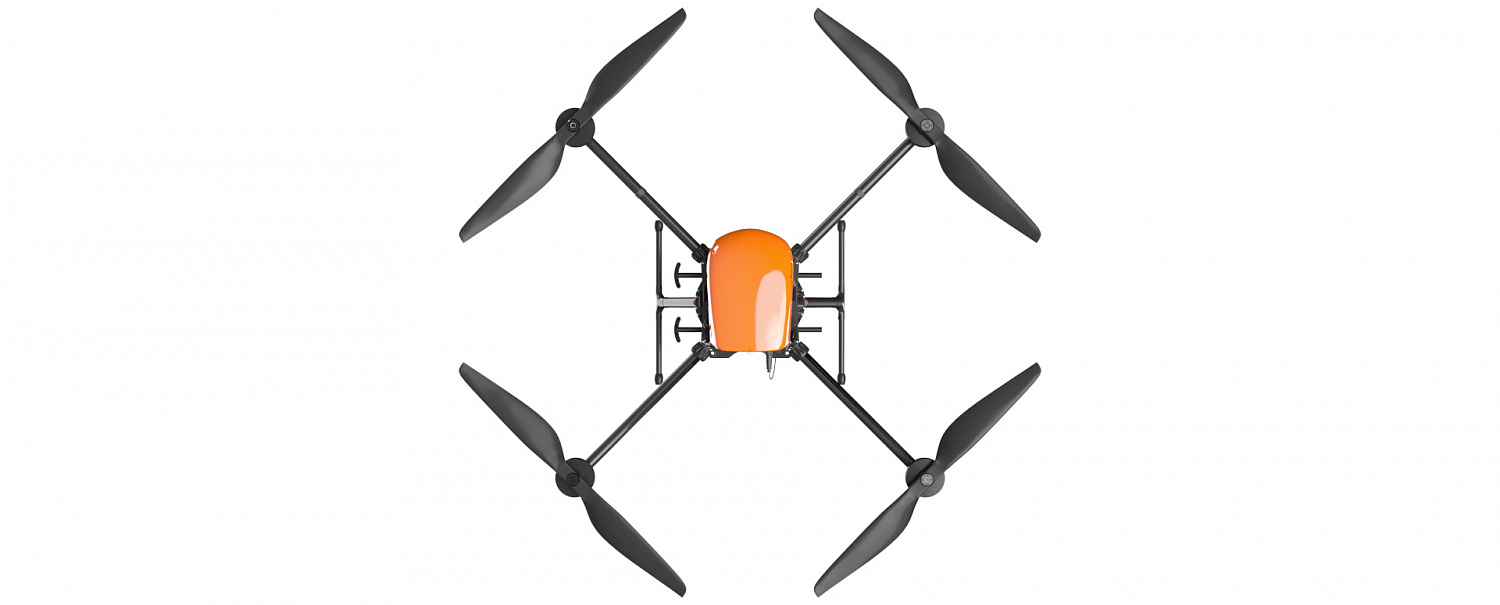

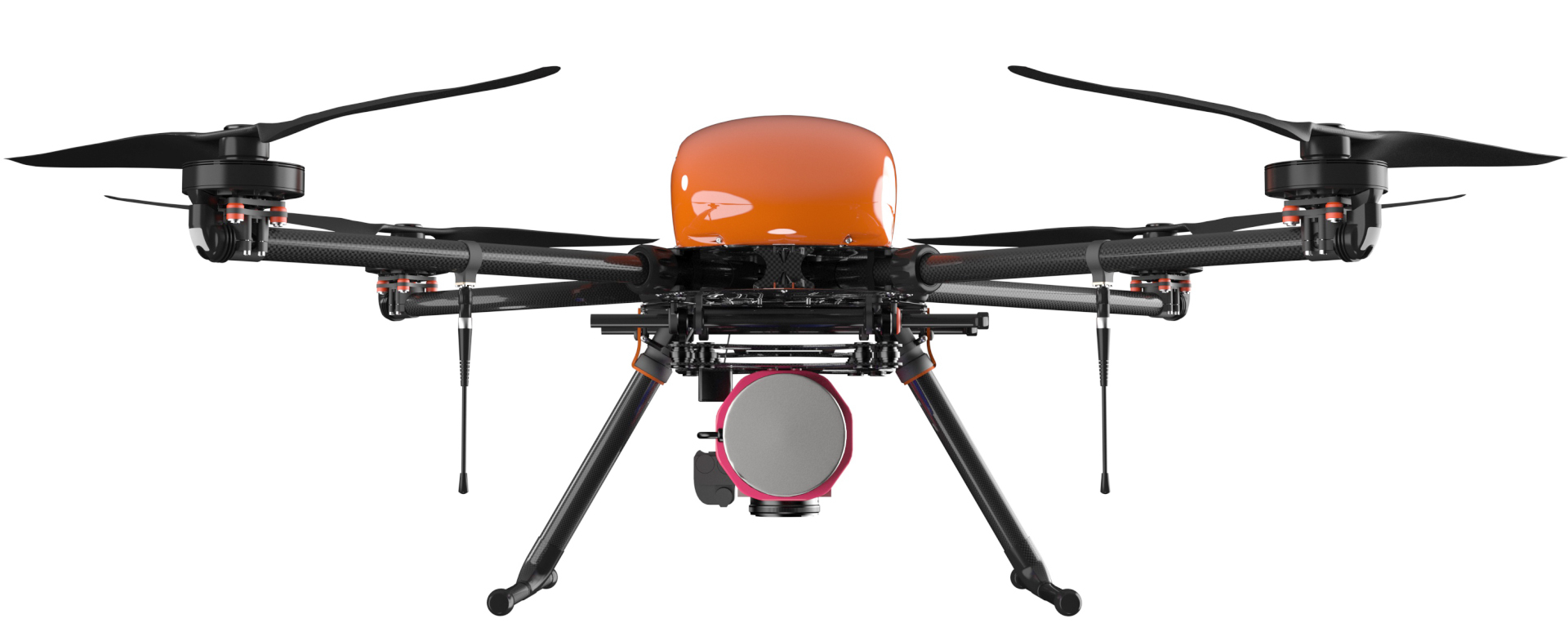

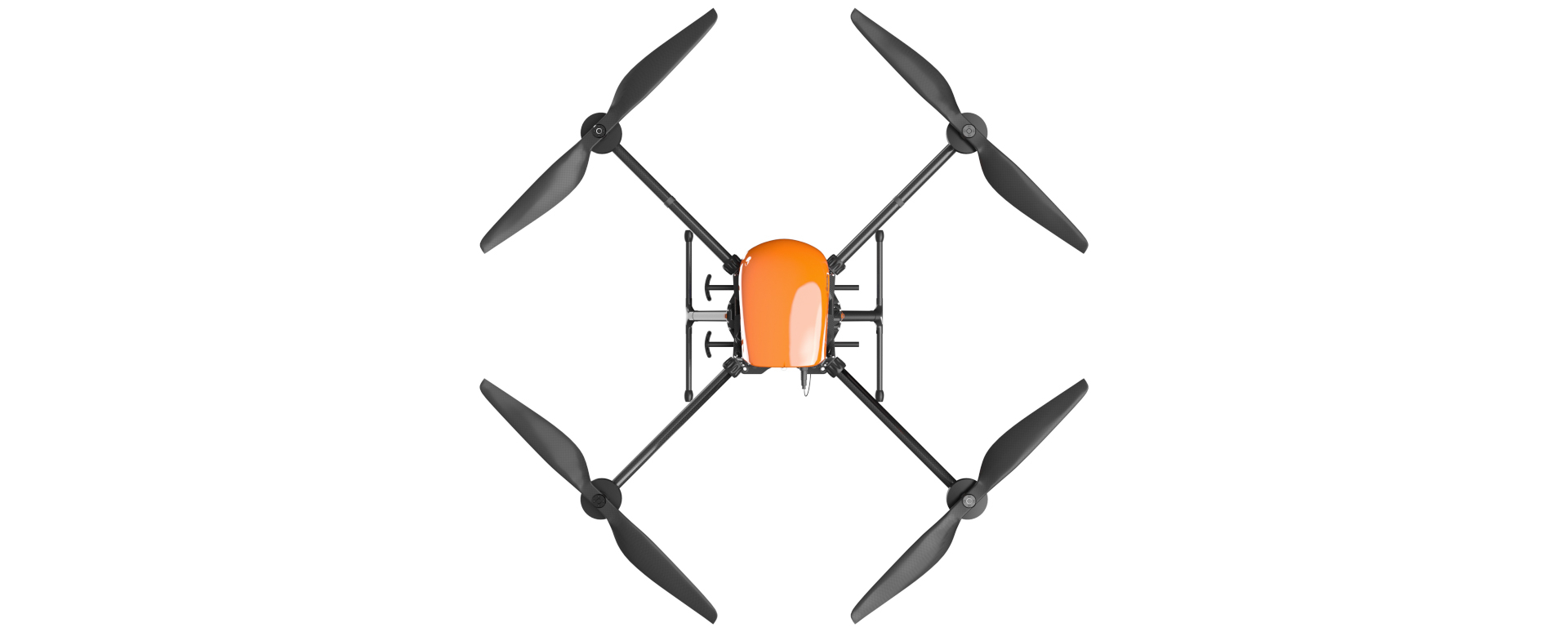

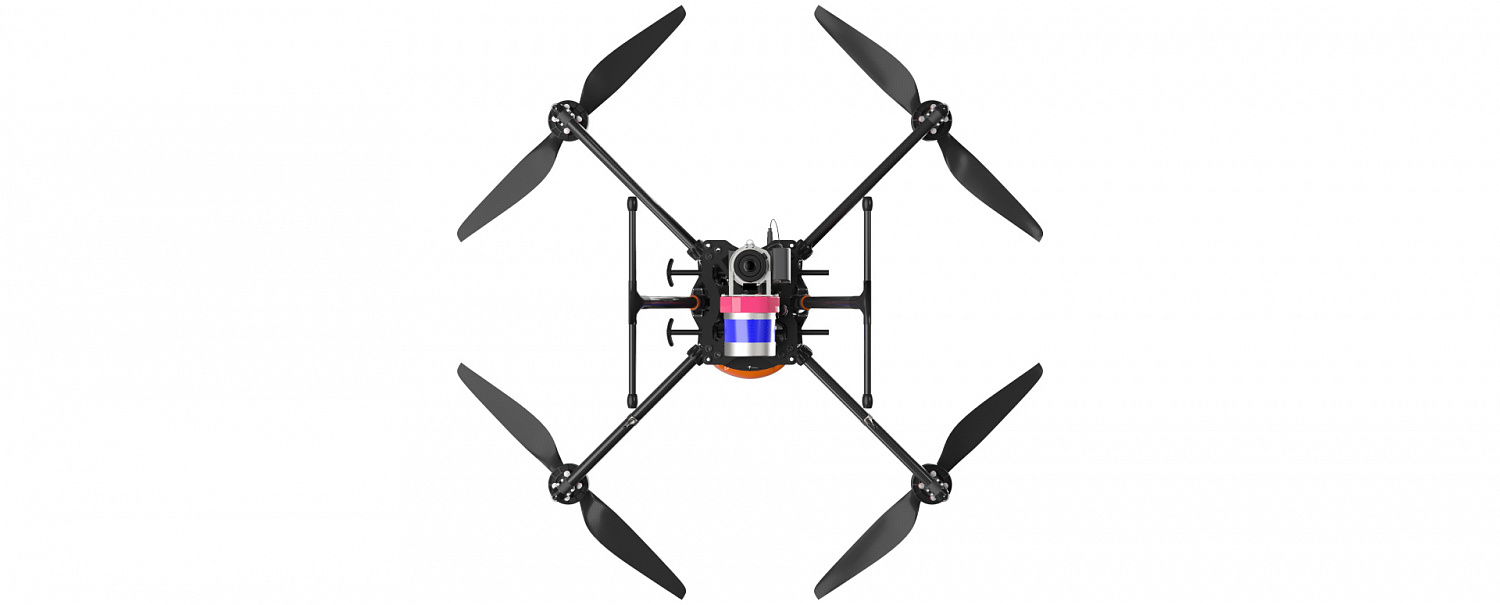

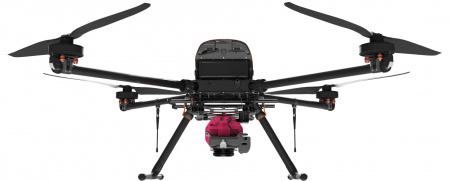

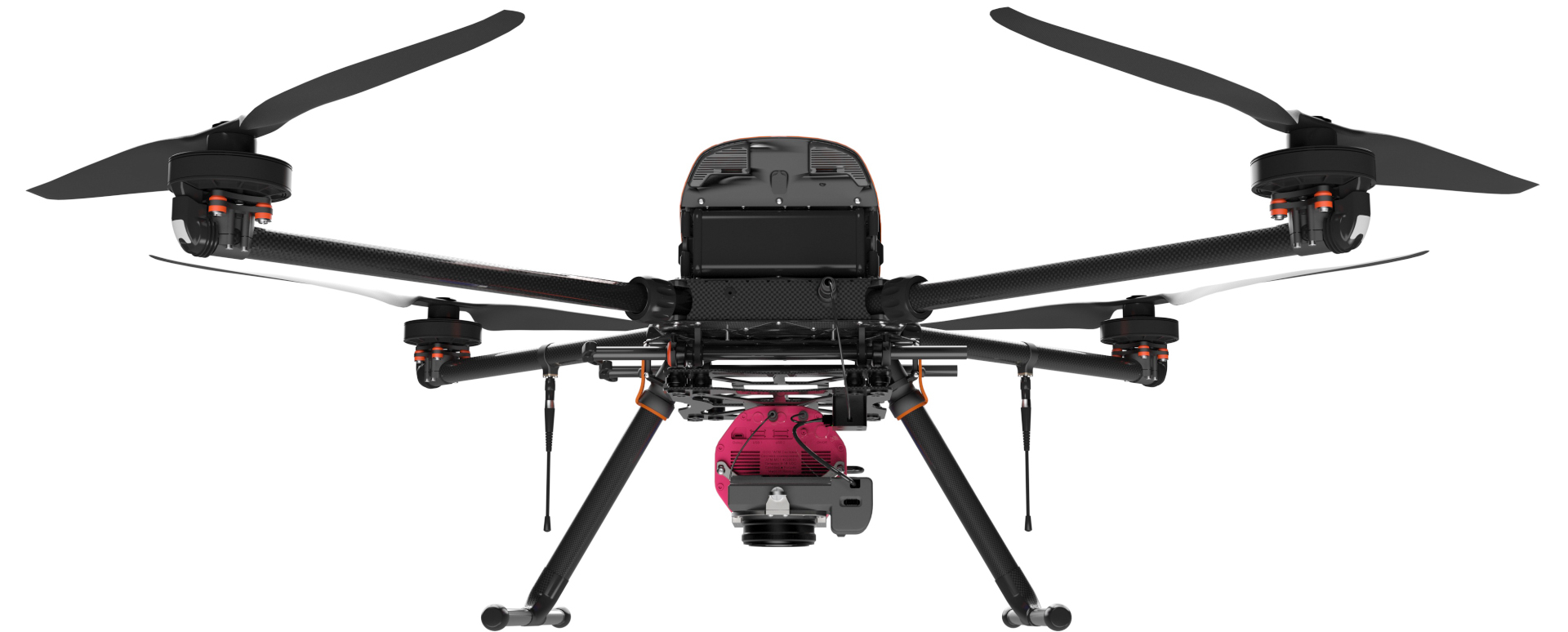

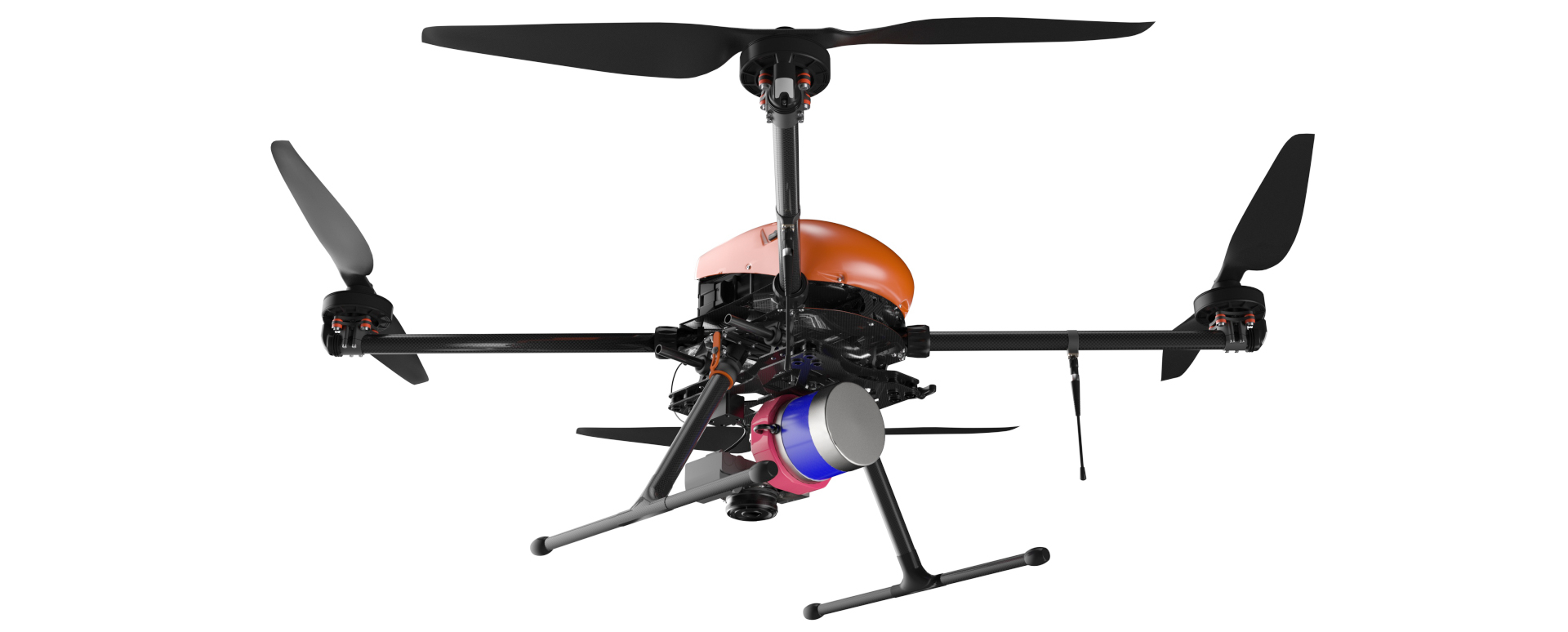

Геоскан 401 Лидар — беспилотный авиационный комплекс мультироторного типа для воздушного лазерного сканирования, аэрофотосъёмки и построения точных трёхмерных моделей местности или отдельных объектов. Комплекс позволяет получать цифровые модели рельефа, в том числе на участках, покрытых растительностью.
БВС способен стартовать с площадки радиусом около 5 метров, работать в ограниченном пространстве и выполнять полёт с точным огибанием рельефа. Это делает комплекс пригодным для съёмки лесных массивов, карьеров, горной местности, городских объектов, фасадов зданий и территорий со сложным перепадом высот.

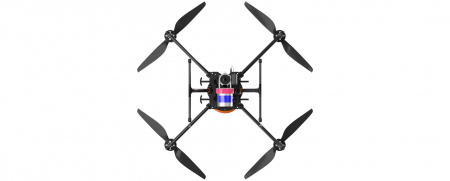

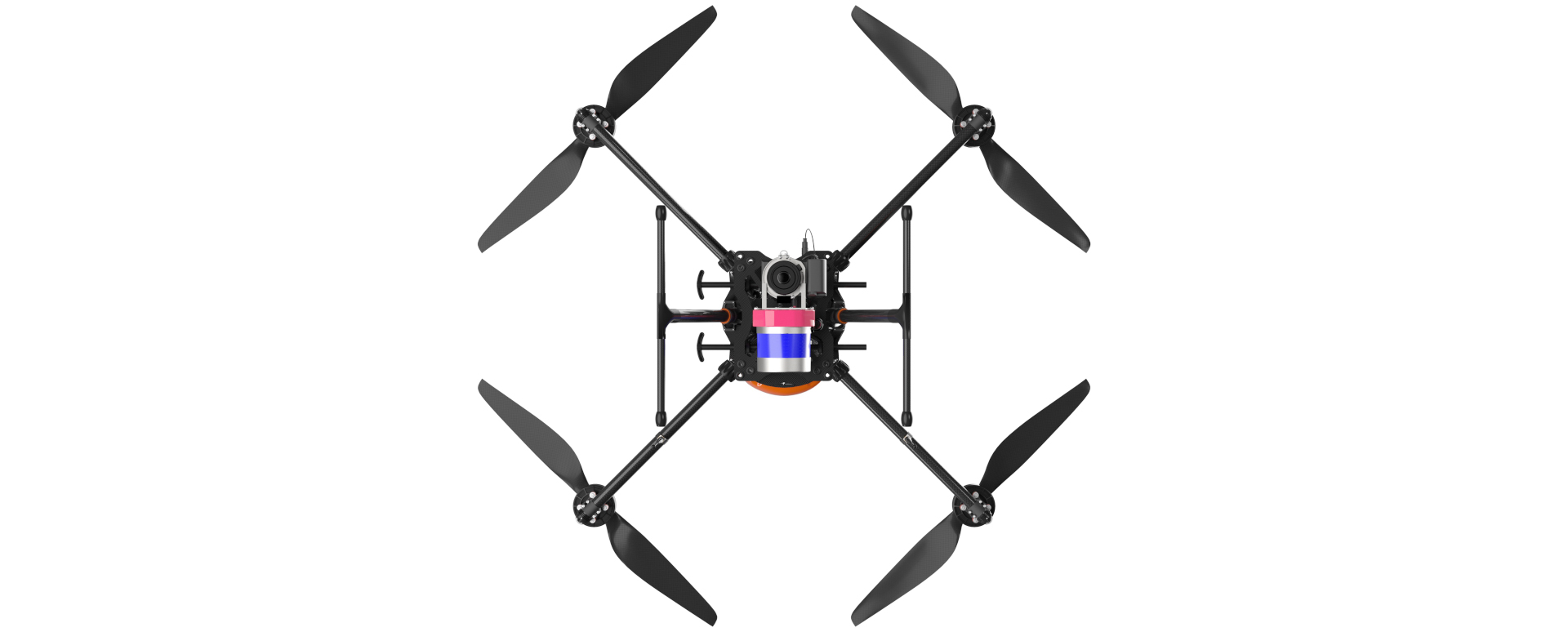

В качестве полезной нагрузки используется лазерный сканер АГМ со встроенным GNSS-приёмником. В зависимости от задач и требований к дальности сканирования на комплекс могут устанавливаться сканеры АГМ-МС1 или АГМ-МС3. Также возможно подключение аэрофотосъёмочной камеры Sony ZV-E10 или мультиспектральной камеры Geoscan Pollux.
Конструкция предусматривает быструю замену полезной нагрузки. Камеру можно заменить на другую или отсоединить от лазерного сканера, если требуется выполнить только воздушное лазерное сканирование без дополнительной съёмки.
Совместное использование лазерного сканера и камеры позволяет получать плотные облака точек, ортофотопланы, цифровые модели местности и подробные трёхмерные модели объектов. Несколько отражений лазерного импульса помогают строить модели рельефа даже в условиях густой растительности.
Преимущества Геоскан 401 Лидар
- Высокая производительность: до 40 минут полёта и скорость до 50 км/ч.
- Большая площадь съёмки: до 2 км² за вылет при совместной АФС и ВЛС, до 4,5 км² при выполнении только ВЛС.
- Точные данные: лазерный сканер формирует плотное облако точек для построения цифровых моделей рельефа и местности.
- Работа в сложных условиях: комплекс подходит для залесённых территорий, карьеров, горной местности и вертикальных поверхностей.
- Вертикальный взлёт и посадка: старт и посадка выполняются автоматически с площадки радиусом около 5 м.
- Огибание рельефа: БВС точно следует маршруту и поддерживает заданный курс при ветре до 12 м/с.
- Универсальность: поддерживается установка лазерного сканера, фотокамер, мультиспектральной камеры и других полезных нагрузок.
- Быстросъёмное крепление: позволяет использовать одновременно лазерный сканер и камеру, не разделяя ВЛС и АФС на разные комплексы.
- Расширенная эксплуатация: в арктической комплектации возможна работа при температуре до −40 °C.
Основные сферы применения
- топографо-геодезические работы;
- паспортизация автомобильных дорог и железнодорожных путей;
- создание данных для ГИС и САПР;
- проектирование сложных инженерных сооружений;
- градостроительство;
- таксация лесов;
- маркшейдерские работы;
- мониторинг линий электропередачи;
- съёмка карьеров, горной местности и территорий с перепадами высот;
- обследование фасадов и вертикальных объектов.
Технология обработки данных
Рабочий процесс включает создание полётного задания, выполнение автоматического полёта, обработку сырых данных ВЛС и АФС, классификацию облака точек и подготовку итоговых материалов для ГИС и САПР.
- создание полётных заданий с заданным перекрытием;
- полностью автоматический полёт по маршруту;
- обработка траектории и инерциальной системы лазерного сканера;
- вывод облаков точек лазерных отражений;
- получение центров фотографирования;
- классификация облака точек;
- создание ЦМР и ЦММ;
- построение TIN;
- создание ортофотоплана;
- построение горизонталей;
- визуализация и подготовка готовых продуктов для заказчика.
Программное обеспечение
Для планирования полётов используется Geoscan Planner. Программа позволяет за несколько кликов построить полётное задание, загрузить или выделить область съёмки, отправить маршрут на БАС во время предстартовой подготовки и проконтролировать точность выполнения полёта после старта.
Для обработки траекторий и данных лазерного сканирования используются AGM PosWorks Web и AGM ScanWorks. В зависимости от модели сканера доступна обработка через веб-сервис, вывод облаков точек, получение центров фотографирования камеры и офлайн-обработка траектории.
Комплектация Геоскан 401 Лидар
Что входит в комплектацию по умолчанию
- БАС Геоскан 401 Лидар
- Лазерный сканер АГМ-МС выбранной модификации
- ПО для работы с траекториями и выводом данных с лазерного сканера AGM ScanWorks Base/Pro и AGM PosWorks Web в зависимости от модели сканера
- 2 аккумуляторные батареи для Геоскан 401
- Зарядное устройство в защитном кейсе, размер 51×41×22 см, масса без аккумулятора 7,3 кг
- ПО для планирования полётных заданий Geoscan Planner
Дополнительное оборудование и услуги
- Фотокамера Sony ZV-E10 с объективом 20 мм и быстросъёмным креплением к лазерному сканеру АГМ-МС
- Мультиспектральная камера Geoscan Pollux с быстросъёмным креплением к лазерному сканеру АГМ-МС
- Двухосевой подвес с модернизированной фотограмметрической камерой 45 Мпикс
- Подробная консультация по работе с ПО для камеральной обработки данных Agisoft Metashape Pro
Характеристики Геоскан 401 Лидар
- Тип: мультироторный БАС
- Назначение: воздушное лазерное сканирование, аэрофотосъёмка, построение 3D-моделей, создание ЦМР и ЦММ
- Длительность полёта: до 40 минут
- Площадь полёта: до 2 км² при совместной АФС и ВЛС, до 4,5 км² при ВЛС без аэрофотосъёмки
- Максимальная допустимая скорость ветра: 12 м/с
- Скорость полёта: до 50 км/ч
- Габариты в сложенном положении: 70×25×19 см
- Габариты в полётном положении: 150×150×56 см
- Минимальная безопасная высота полёта: от 25 м
- Эффективная высота полёта: 60 м с АГМ-МС1, 200 м с АГМ-МС3
- Температура эксплуатации: от −20 до +40 °C
- Расширенный температурный диапазон: до −40 °C опционально
- Двигатель: электрический, 4 двигателя
- Взлёт и посадка: вертикально в автоматическом режиме
- Требования к площадке: радиус около 5 м
- Гарантия: 1 год или 80 полётов
- Обучение: учебный курс по эксплуатации комплекса
- Техническая поддержка: бессрочная
- Статус: в реестре отечественной промышленной продукции Минпромторга
Технические характеристики лазерных сканеров
АГМ-МС3.200 Ublox
- Частота сканирования: не менее 600 кГц
- Максимальная дальность: до 300 м
- Рабочая дальность: до 200 м
- Угол поля зрения: до 360°
- Скорость вращения сканирующего зеркала: до 20 об/с
- GNSS-плата: Ublox
- Точность определения дальности: 3 см
- Точность определения координат: 3–5 см
- Вес сенсорного блока: 1 кг
- Температура использования: от −20 до +50 °C
- Дискретность GNSS-приёмника: 20 Гц
- Управление камерой: от системы Геоскан
- Сертификат средства измерения: есть
АГМ-МС3.200 Novatel
- Частота сканирования: не менее 600 кГц
- Максимальная дальность: до 300 м
- Рабочая дальность: до 200 м
- Угол поля зрения: до 360°
- Скорость вращения сканирующего зеркала: до 20 об/с
- GNSS-плата: Novatel
- Точность определения дальности: 3 см
- Точность определения координат: 3–5 см
- Вес сенсорного блока: 1 кг
- Температура использования: от −10 до +50 °C
- Дискретность GNSS-приёмника: 20 Гц
- Управление камерой: от системы Геоскан
- Сертификат средства измерения: есть
АГМ-МС1.100
- Частота сканирования: до 300 кГц
- Максимальная дальность: до 100 м
- Рабочая дальность: до 60 м
- Угол поля зрения: до 360°
- Скорость вращения сканирующего зеркала: до 20 об/с
- GNSS-плата: Ublox
- Точность определения дальности: 3 см
- Точность определения координат: 3–5 см
- Вес сенсорного блока: 1,1 кг
- Температура использования: от −20 до +50 °C
- Дискретность GNSS-приёмника: 20 Гц
- Управление камерой: от системы Геоскан
- Сертификат средства измерения: есть
Совместимые полезные нагрузки
- Лазерный сканер АГМ-МС1 или АГМ-МС3: лазерное сканирование местности и отдельных объектов.
- Фотокамера Sony ZV-E10 и фотограмметрическая камера 45 Мпикс: детализированная аэрофотосъёмка с геодезической GNSS-привязкой и настройкой перекрытия кадров.
- Мультиспектральная камера Geoscan Pollux: оценка состояния сельскохозяйственных земель и лесного хозяйства.
- Магнитометр GeoShark: магниторазведка с привязкой к рельефу местности.
