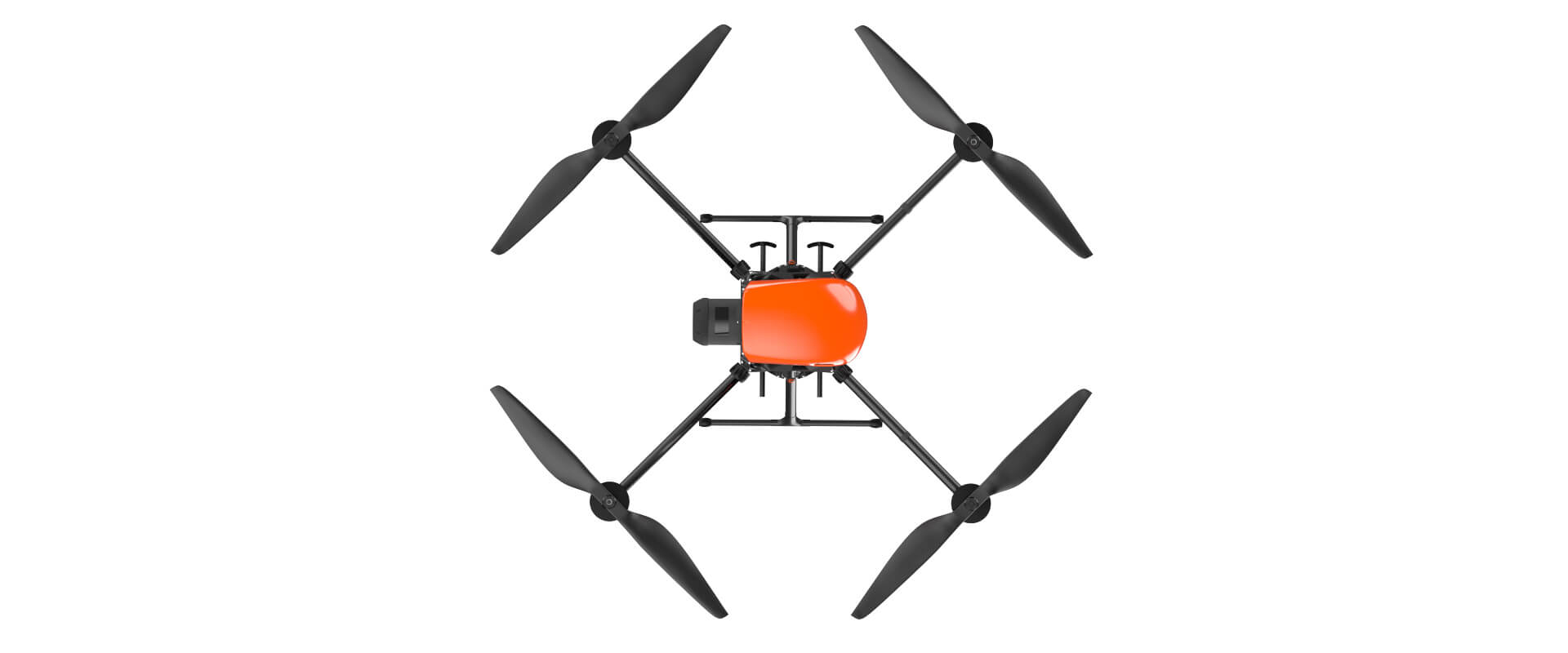

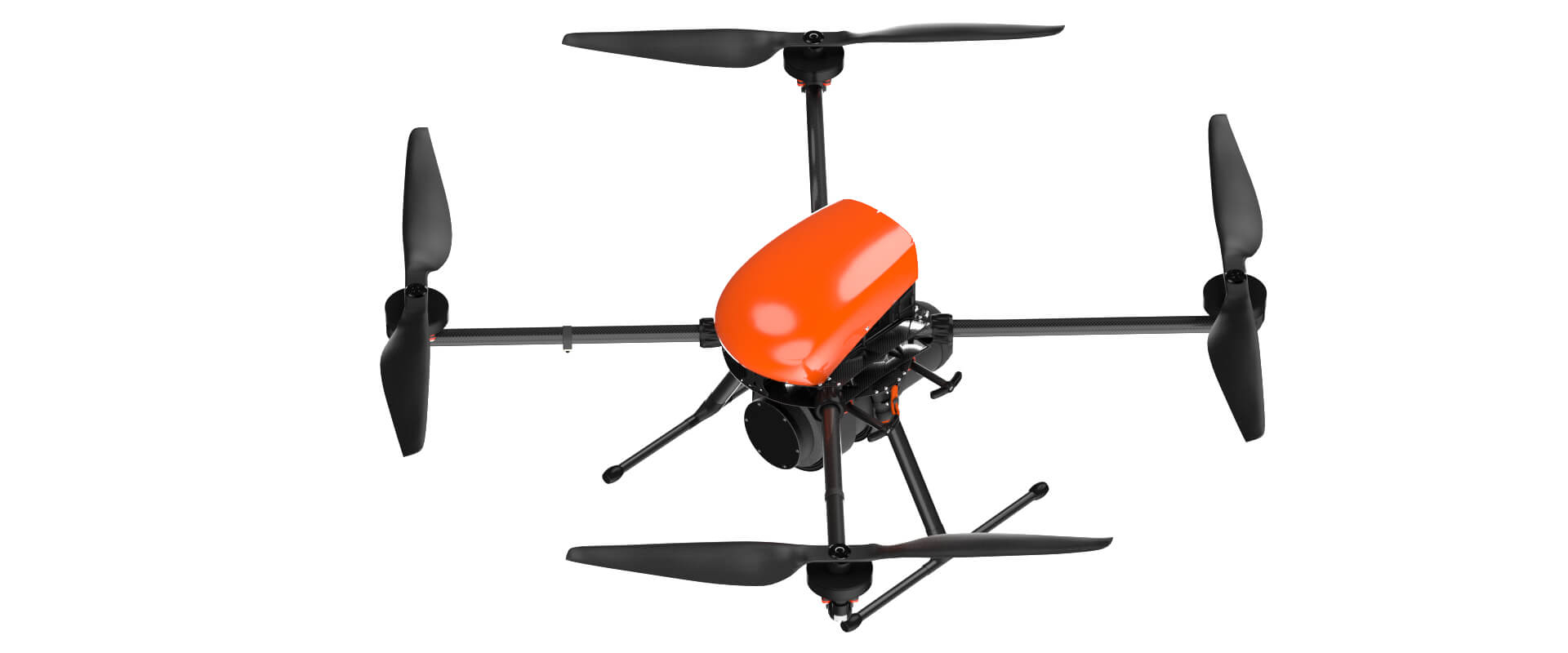

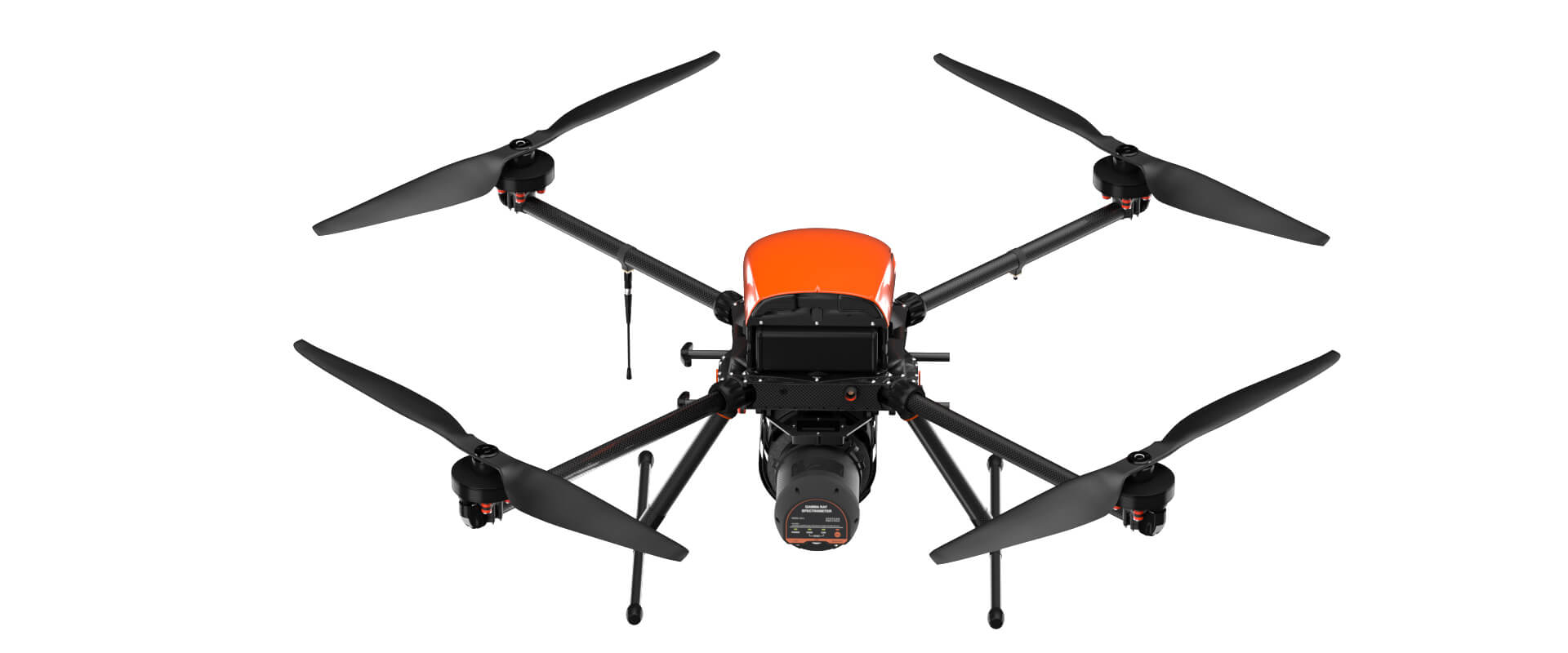

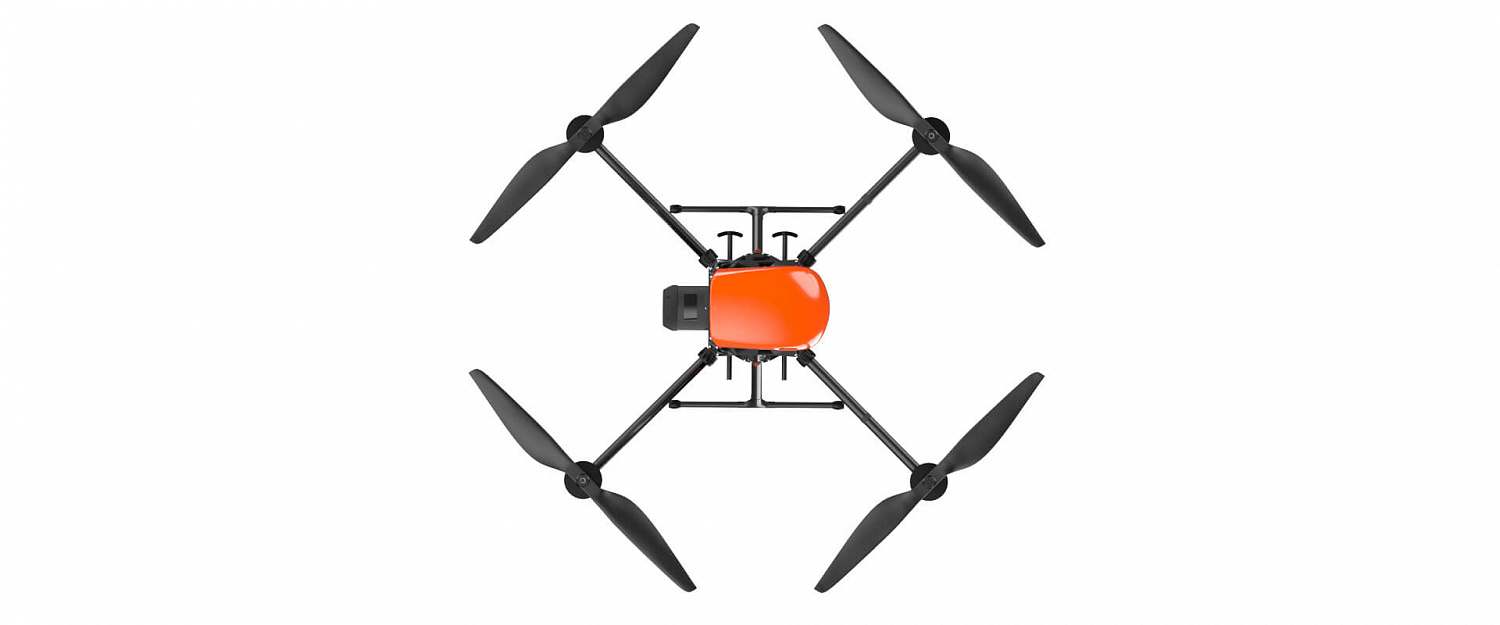

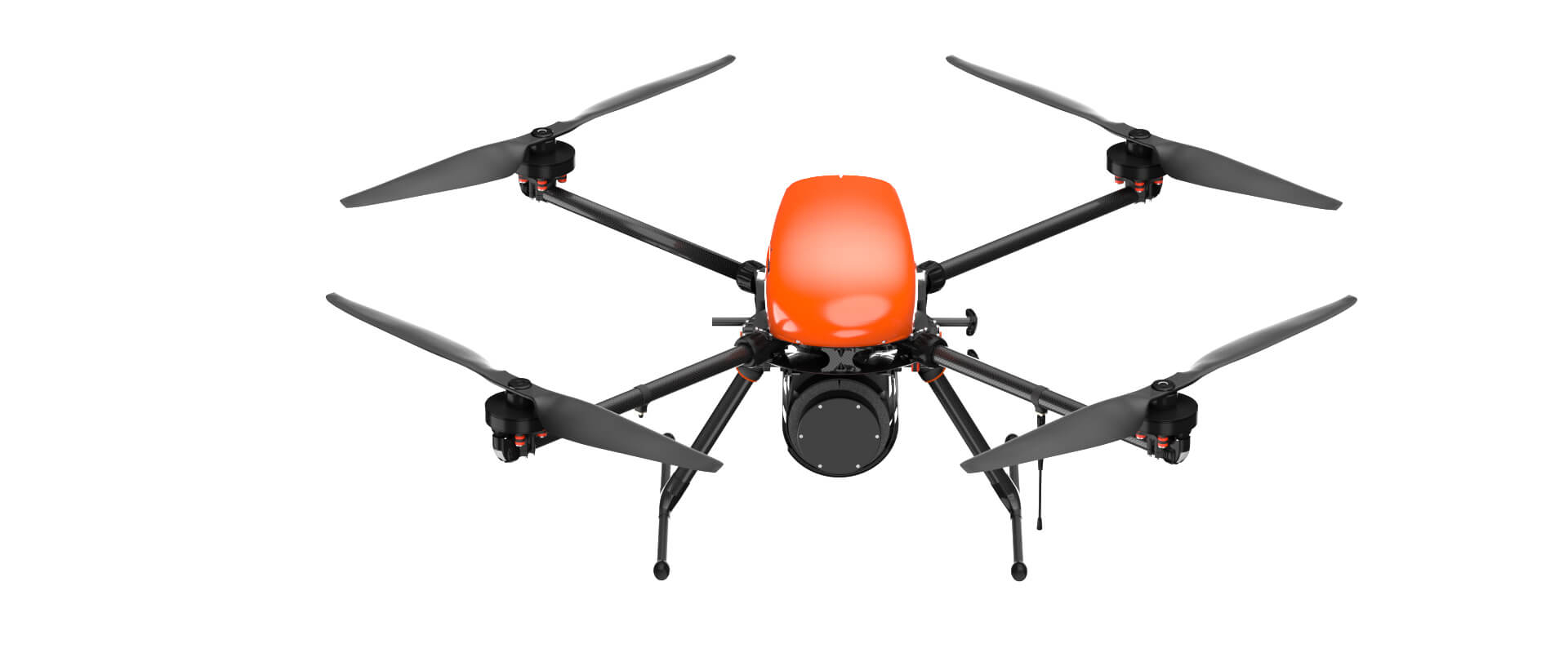

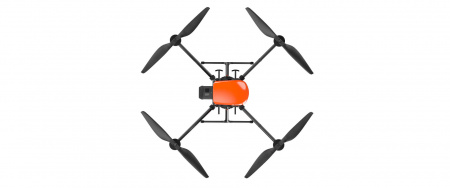

Геоскан 401 Гамма — беспилотный авиационный комплекс мультироторного типа с гамма-спектрометром GS-1 для геологоразведочных работ и аэрогамма-спектрометрической съёмки. Комплекс предназначен для построения карт содержания калия, урана и тория, карт мощности экспозиционной дозы и вторичной радиогеохимической зональности.
БАС способен стартовать с площадки радиусом около 5 метров, работать в ограниченном пространстве и выполнять полёты с детальным огибанием рельефа. Это позволяет проводить съёмку на сложных участках местности, где использование пилотируемой авиации или наземных методов затруднено.

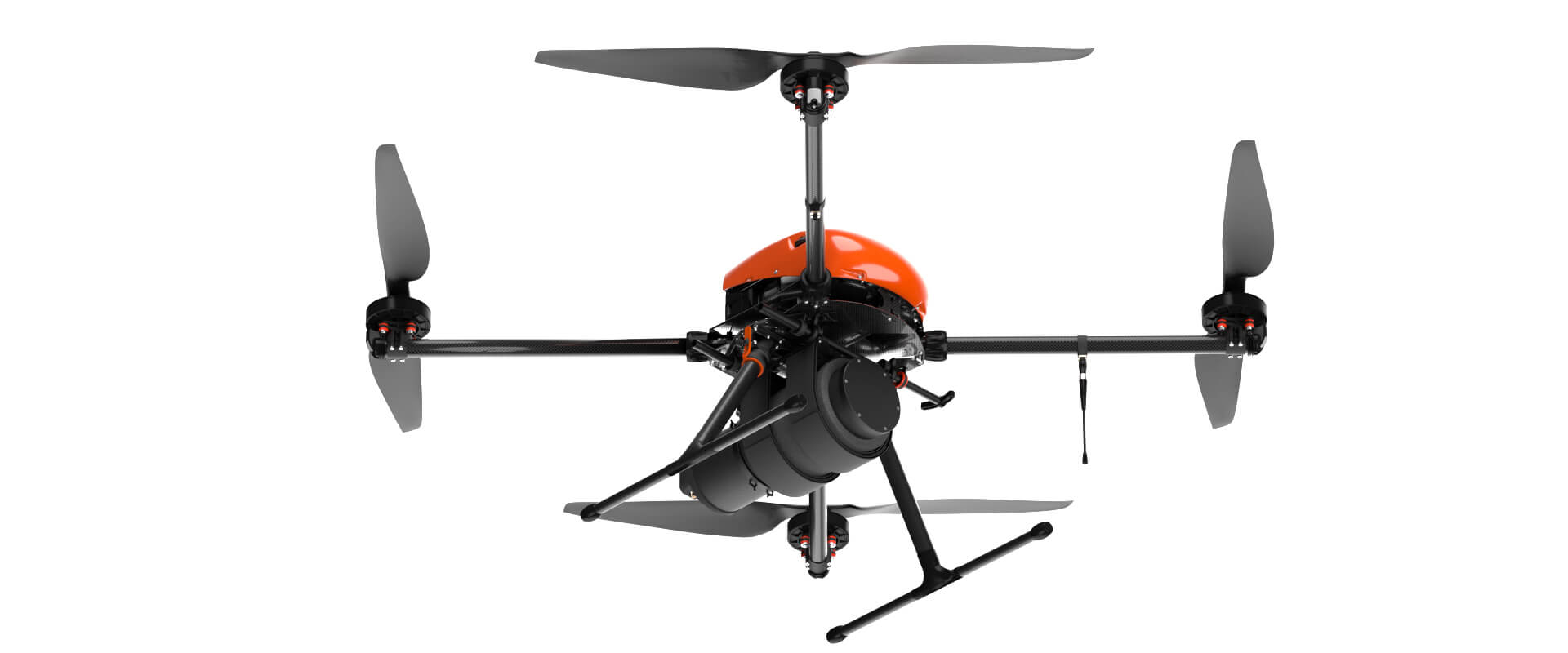

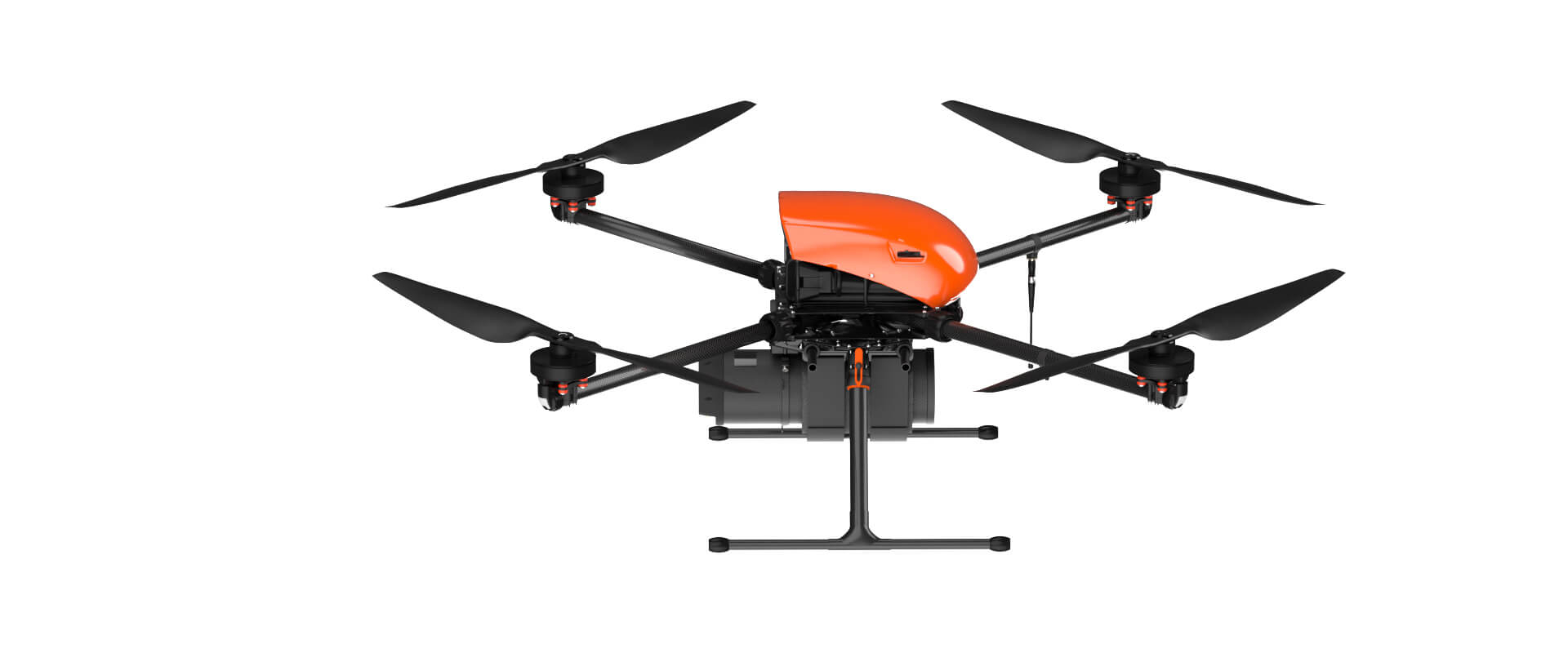

В качестве полезной нагрузки используется гамма-спектрометр GS-1. Благодаря малой массе и высокой чувствительности он подходит для установки на БАС и проведения аэрогамма-спектрометрической съёмки. Спектрометр может использоваться как в составе комплекса, так и отдельно.
Комплекс помогает определить перспективные точки для дальнейших геологоразведочных работ и сократить объём непродуктивного разведочного бурения. Полученные данные используются для корректировки направления геологоразведки, планирования наземных геофизических, горных и буровых работ.
Полёт выполняется в автоматическом режиме. Геоскан 401 Гамма точно следует маршруту, удерживает курс при ветре до 12 м/с и может работать в арктической комплектации при температуре до −40 °C.
Преимущества Геоскан 401 Гамма
- Эффективность: аэрогамма-спектрометрическая съёмка с БАС проще, быстрее и дешевле, чем с применением самолёта или вертолёта.
- Точность: комплекс формирует данные по содержанию элементов и помогает корректировать дальнейшие геологоразведочные работы.
- Удобство использования: специализированное ПО Геоскан не требует сложной настройки и обеспечивает безопасную эксплуатацию комплекса.
- Надёжность: БАС выполняет полёты с огибанием рельефа и удерживает заданный курс при ветре до 12 м/с.
- Универсальность: вертикальный взлёт и посадка позволяют работать в городской застройке, лесу и на ограниченных площадках.
- Расширенный температурный диапазон: в арктической комплектации комплекс работает при температуре до −40 °C.
Решаемые задачи
- поиск и разведка радиоактивных руд, содержащих уран, калий, торий и другие элементы;
- поиск связанных с радиоактивными рудами нерадиоактивных элементов;
- литологическое и тектоническое картирование;
- выявление невскрытых эрозией интрузивных тел различного состава;
- выделение и прослеживание рудоконтролирующих структур;
- выявление околорудных гидротермально-метасоматических изменений;
- планирование детализационных наземных геофизических, горных и буровых работ.
Получаемые результаты
- карта содержания калия;
- карта содержания урана;
- карта содержания тория;
- карта мощности экспозиционной дозы;
- карта вторичной радиогеохимической зональности;
- интерполированная карта интегрального канала.
Программное обеспечение
Для подготовки полётных заданий используется Geoscan Planner. Программа позволяет разбивать профиль съёмки на вершины, благодаря чему комплекс выполняет полёт с детальным огибанием рельефа.
Для контроля и обработки данных применяется GeoScan Spectrometer. ПО позволяет выполнять полевой контроль данных гамма-спектрометрической съёмки, исключать подлёты и отлёты, разбивать массив данных на отдельные профили и автоматически получать интерполированную карту интегрального канала.
Комплектация Геоскан 401 Гамма
- БАС Геоскан 401
- Гамма-спектрометр GS-1
- Двухчастотный/трёхсистемный бортовой геодезический приёмник с антенной L1/L2, GPS/ГЛОНАСС/BeiDou
- Аккумуляторные батареи с системой защиты — 3 шт., 10S, 17000 mAh
- Комплект ЗИП
- Программное обеспечение Geoscan Planner для планирования полётного задания
- Радиомодем для канала управления и телеметрии
- Зарядное устройство в защитном кейсе, размер 51×41×22 см, масса без аккумулятора 7,3 кг
- Защитный транспортировочный кейс IP67 для БАС, размер 80×52×31 см, вес брутто 16 кг
- Инструкция
- Инструктаж по работе с комплексом в Санкт-Петербурге
Дополнительное оборудование и ПО
- Квантовый магнитометр Geoscan GeoShark
- Модернизированная фотограмметрическая камера 45 Мпикс
- ПО для обработки и взаимодействия с полученными данными Metashape Professional
- Выездной инструктаж
Характеристики Геоскан 401 Гамма
- Тип: мультироторный БАС
- Назначение: гамма-спектрометрическая съёмка и геологоразведочные работы
- Полезная нагрузка: гамма-спектрометр GS-1
- Длительность полёта: до 35 минут
- Длина маршрута: до 18 погонных км за один вылет
- Максимальная допустимая скорость ветра: 12 м/с
- Скорость полёта: до 50 км/ч
- Габариты в сложенном положении: 71×20×19 см
- Габариты в полётном положении: 150×150×56 см
- Минимальная безопасная высота полёта: от 25 м
- Эффективная высота полёта: до 60 м
- Температура эксплуатации: от −20 до +40 °C
- Расширенный температурный диапазон: до −40 °C опционально
- Двигатель: электрический, 4 двигателя
- Взлёт и посадка: вертикально, в автоматическом режиме
- Требования к площадке: радиус около 5 м
- Связь: радиомодем для канала управления и телеметрии
- Навигация: GNSS L1/L2, GPS/ГЛОНАСС/BeiDou
- Гарантия: 1 год или 80 полётов
- Обучение: учебный курс по эксплуатации комплекса
- Техническая поддержка: бессрочная
Характеристики гамма-спектрометра GS-1
Вариант с детектором NaI (Tl)
- Детектор: монокристаллический сцинтиллятор NaI (Tl)
- Форма и размер детектора: цилиндр, 76×76 мм, 0,34 л
- Энергетическое разрешение: 7,5%
- Энергетический диапазон: от 30 кэВ до 3 МэВ
- Форма и размер спектрометра: цилиндр Ø100 мм, L=330 мм
- Масса датчика: 2,6 кг
- Класс защиты: IP67
- Диапазон рабочих температур: от −20 до +50 °C
- Напряжение питания: 5 В
- Потребляемая мощность: 1 Вт
- Система сбора данных: внутренняя память прибора
Вариант с детектором CsI (Tl)
- Детектор: монокристаллический сцинтиллятор CsI (Tl)
- Форма и размер детектора: цилиндр, 80×80 мм, 0,4 л
- Энергетическое разрешение: 8,5%
- Энергетический диапазон: от 30 кэВ до 3 МэВ
- Форма и размер спектрометра: цилиндр Ø100 мм, L=330 мм
- Масса датчика: 2,8 кг
- Класс защиты: IP67
- Диапазон рабочих температур: от −20 до +50 °C
- Напряжение питания: 5 В
- Потребляемая мощность: 1 Вт
- Система сбора данных: внутренняя память прибора
