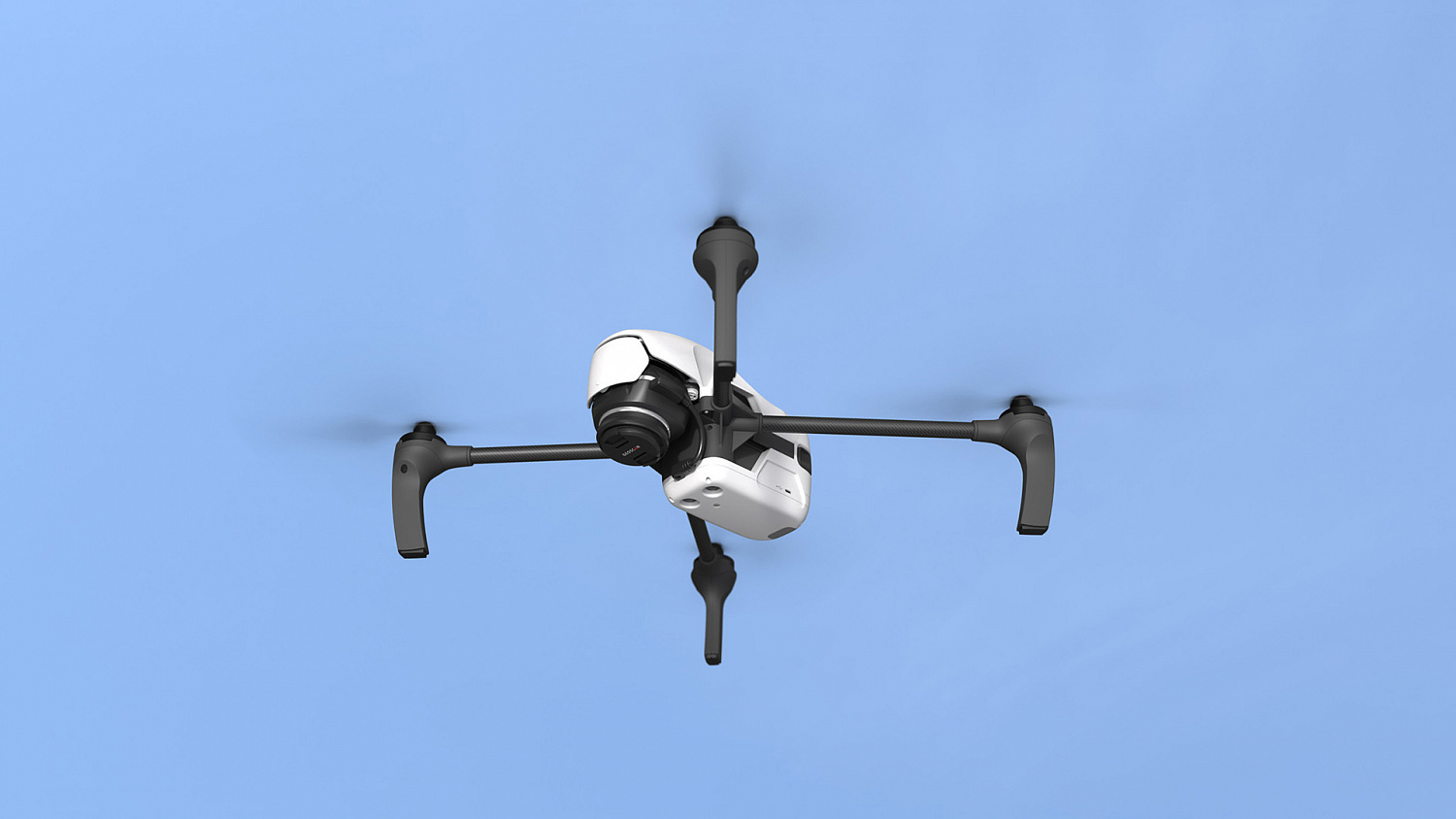

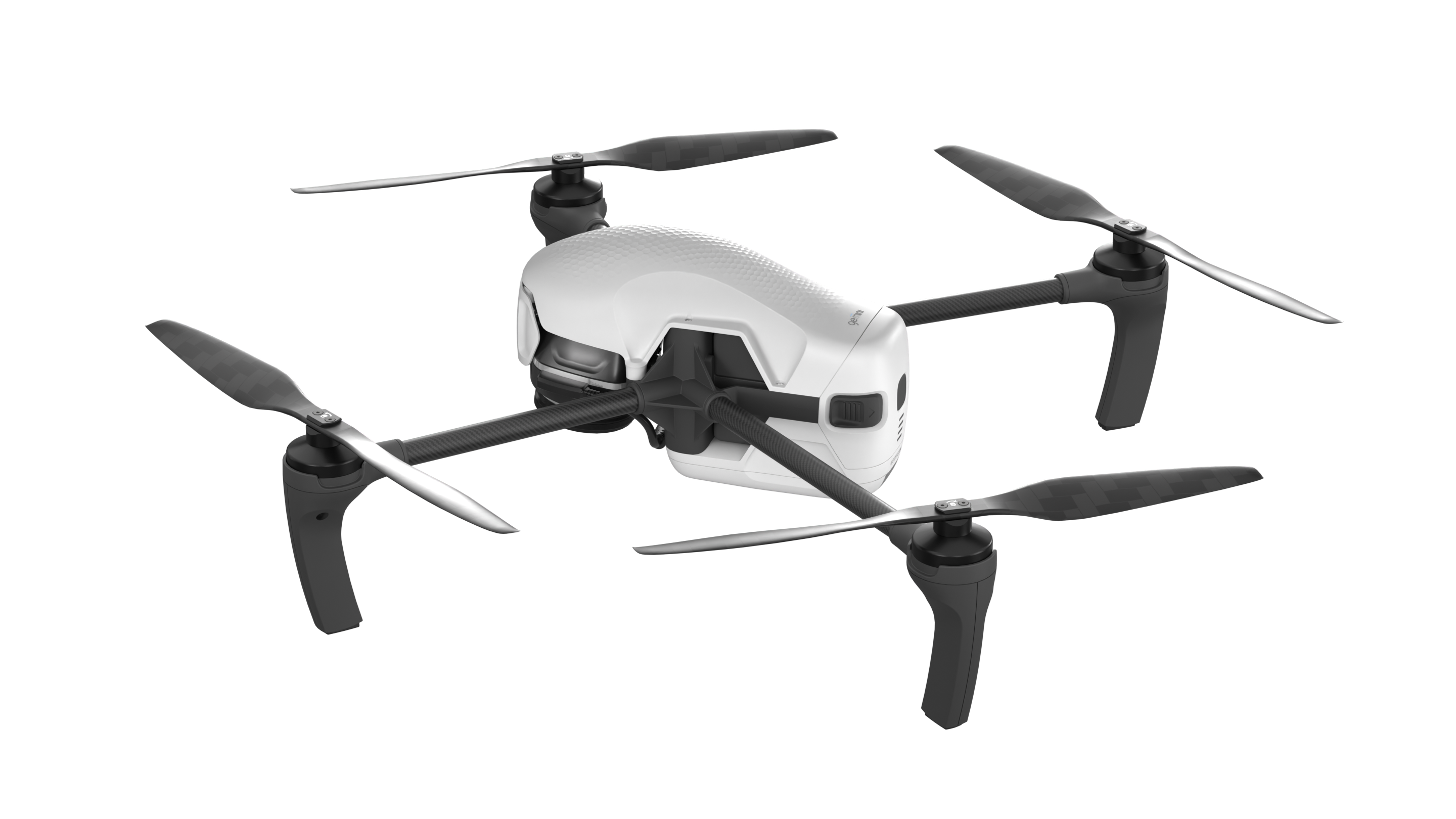

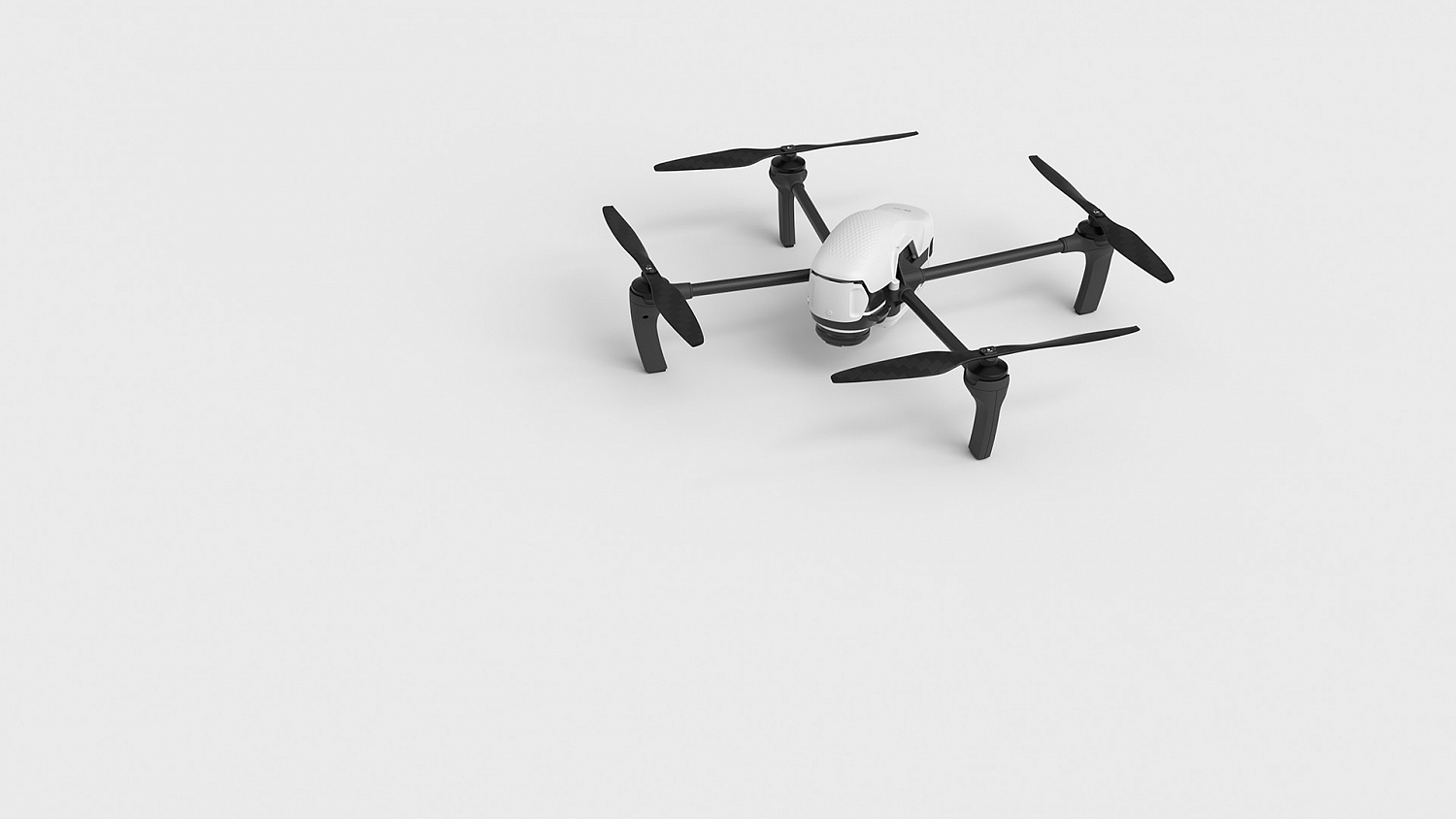

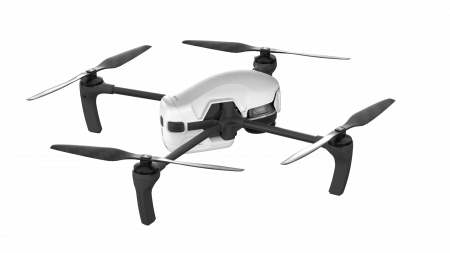

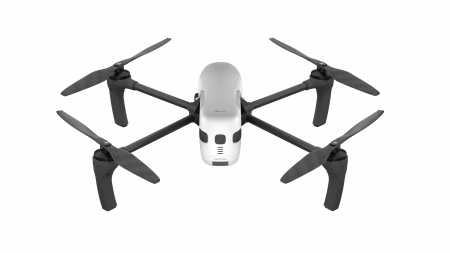

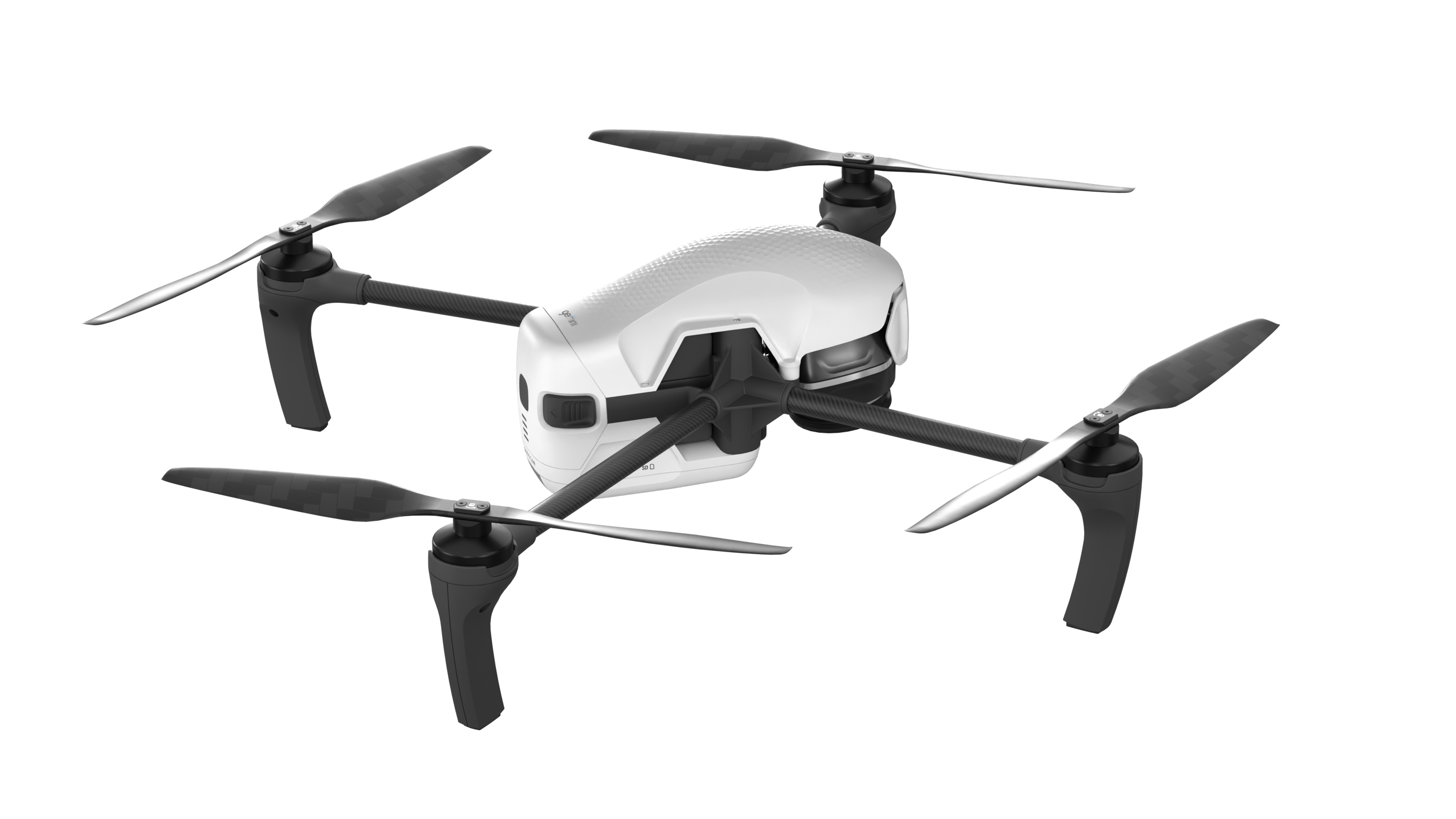

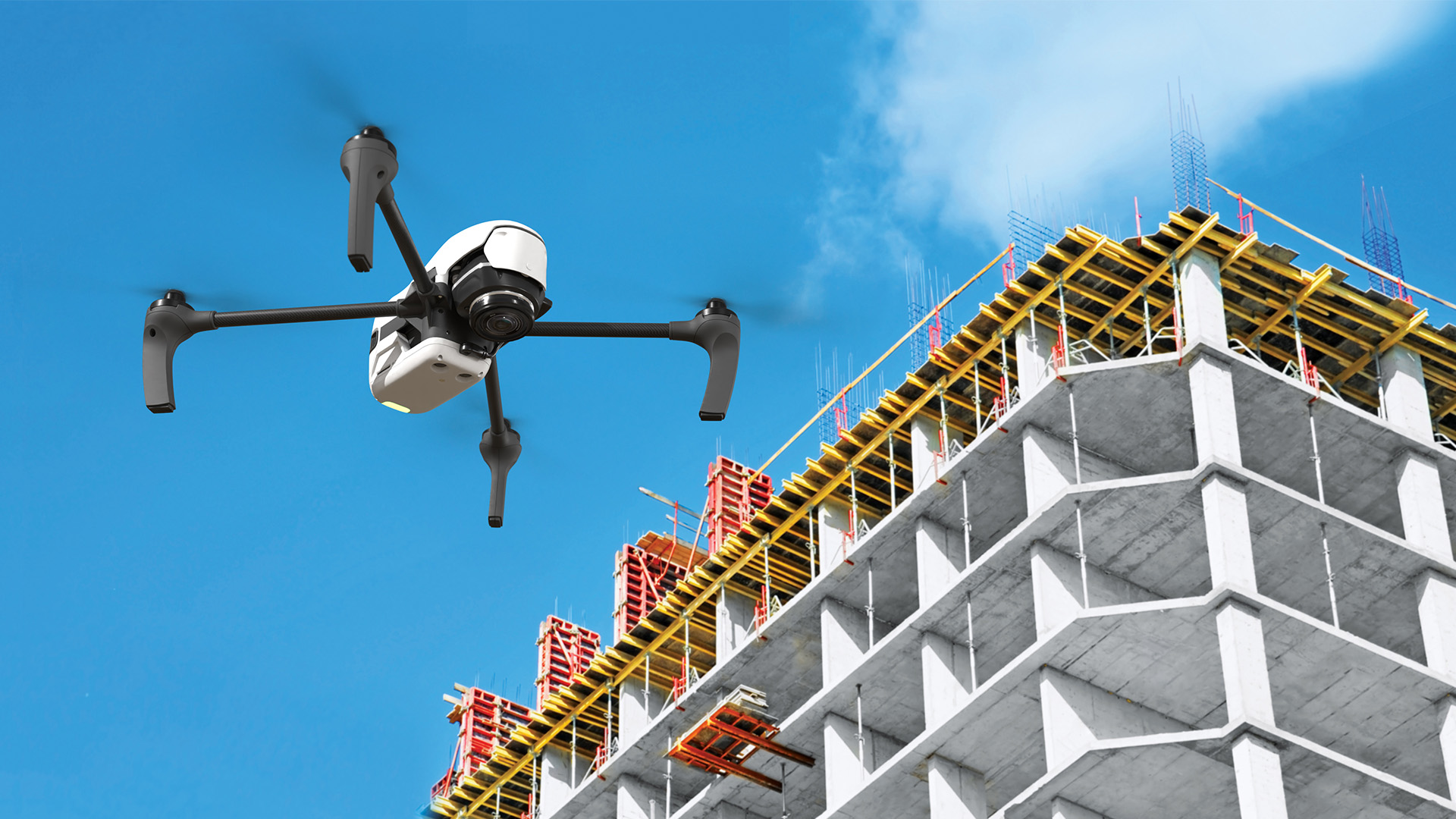

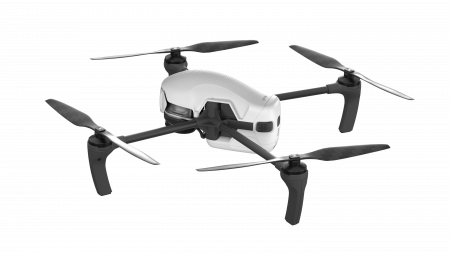

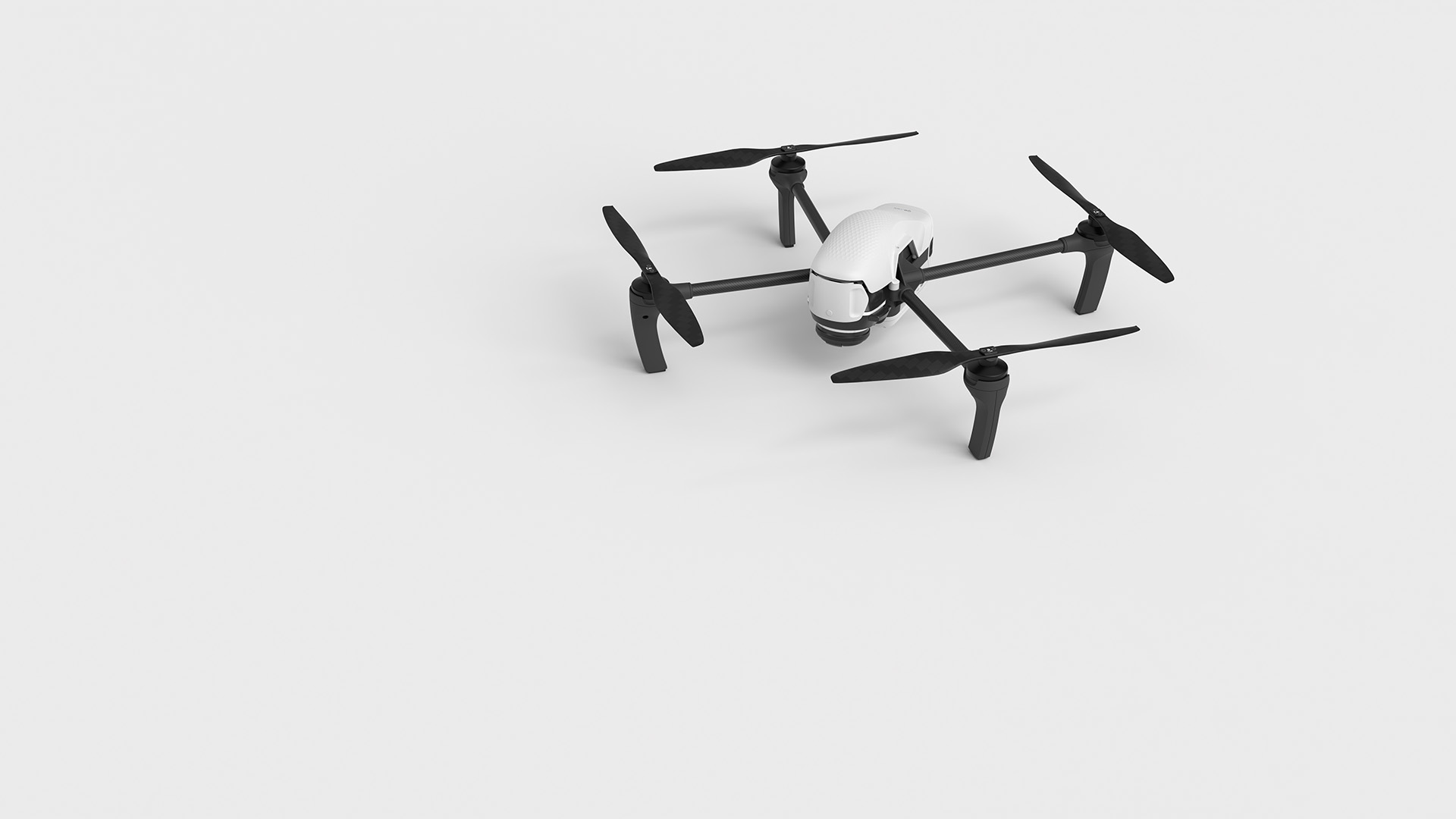

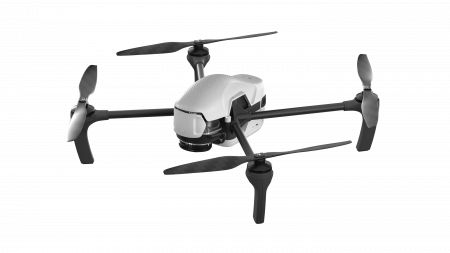

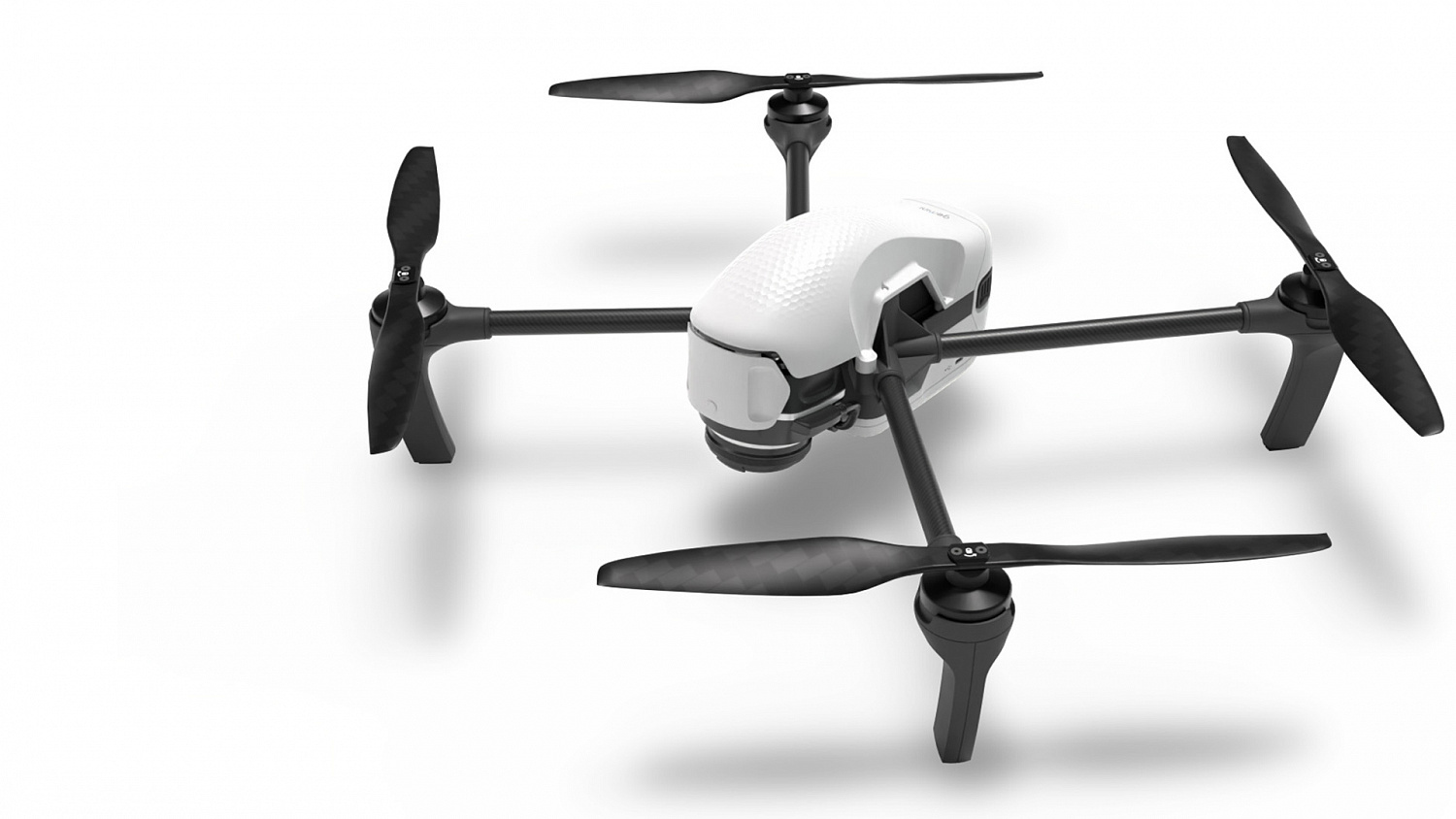

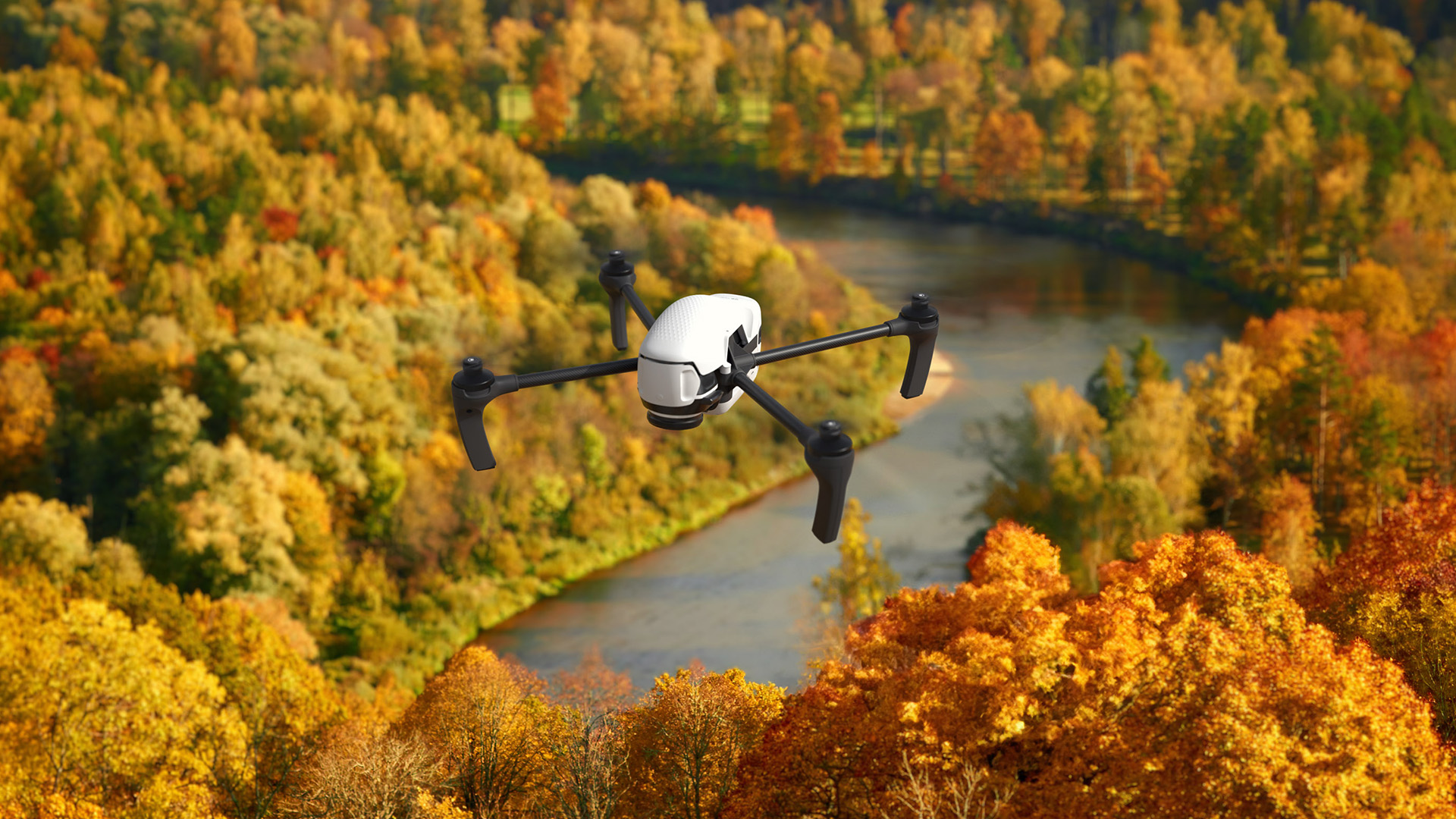

Geoscan Gemini — аэрофотосъёмочный квадрокоптер для получения высокоточных пространственных данных. Комплекс предназначен для кадастра, картографии, маркшейдерии, дорожного хозяйства, обследования территорий и построения фотограмметрических моделей.
Gemini позволяет получать ортофотопланы, трёхмерные облака точек, цифровые модели местности и рельефа, а также текстурированные 3D-модели объектов. Плановая точность фотограмметрической модели достигает 5 см, а точность координат центров проекций снимков в режиме PPK/PPP — до 1,5 см.
Квадрокоптер способен находиться в воздухе до 40 минут и выполнять маршруты протяжённостью до 30 км. За один полёт комплекс может отснять до 1,5 км² при разрешении 3 см/пикс.
Встроенный геодезический GNSS-приёмник поддерживает спутниковые системы GPS, ГЛОНАСС, Galileo и BeiDou в диапазонах L1/L2. Это позволяет получать точные координаты центров проекций снимков даже при значительной длине базовой линии.
Фотокамера 24 Мп с APS-C матрицей и объективом 20 мм обеспечивает детализированные снимки с низким уровнем шума и высоким динамическим диапазоном. Каждая камера проходит точную калибровку фокусного расстояния.
Планирование и контроль полёта выполняются в Geoscan Planner. Оператор задаёт область съёмки и параметры АФС, после чего программа автоматически строит маршрут, загружает его в автопилот и контролирует выполнение миссии.
Решаемые задачи
- кадастровая съёмка;
- картография;

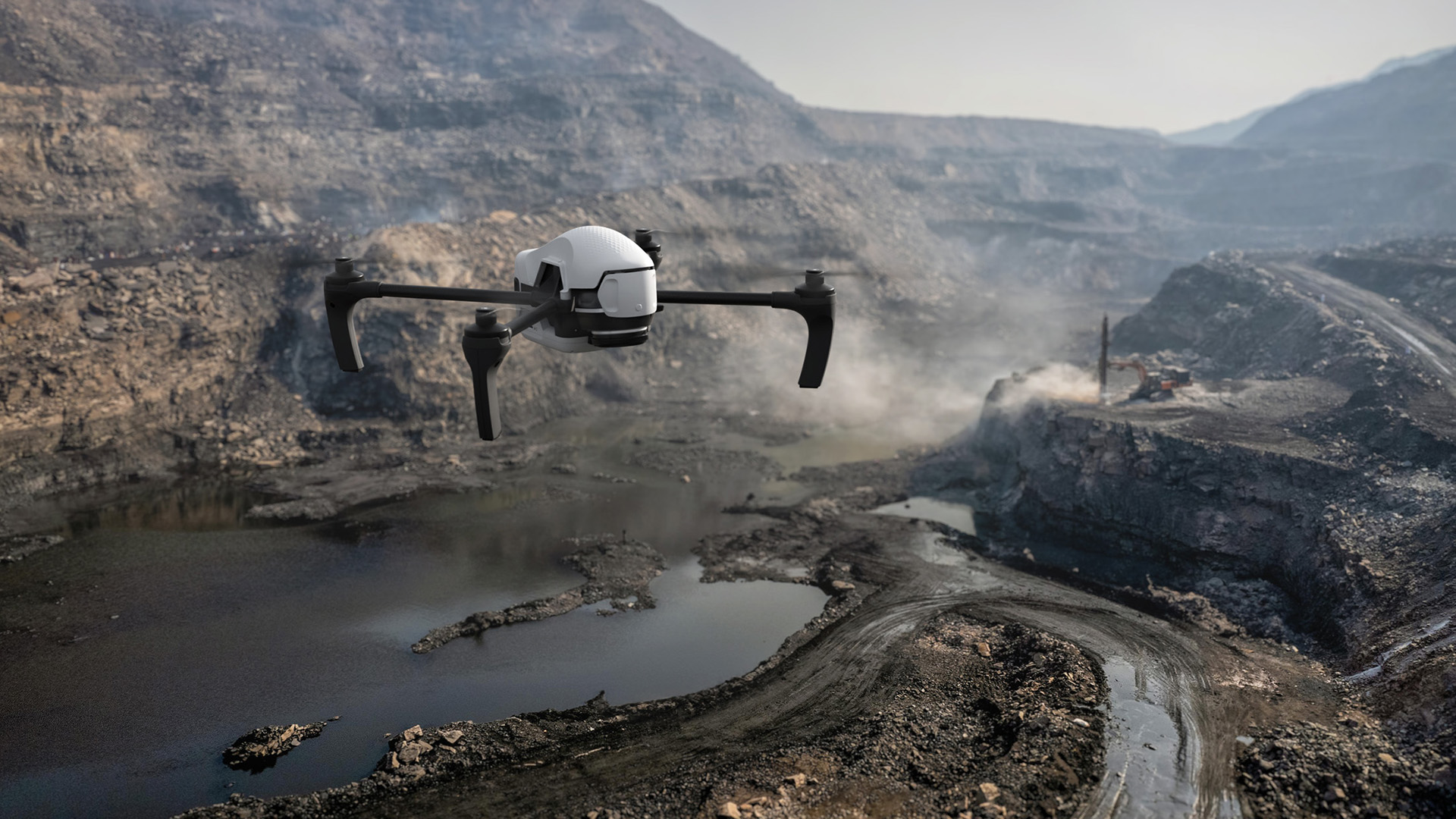

- маркшейдерия;
- дорожное хозяйство;
- построение ортофотопланов;
- создание трёхмерных облаков точек;
- построение цифровых моделей местности и рельефа;
- создание текстурированных 3D-моделей объектов местности.
Преимущества Geoscan Gemini
- Высокая точность: плановая точность фотограмметрической модели — до 5 см.
- Точная геопривязка: координаты центров проекций снимков в режиме PPK/PPP — до 1,5 см.
- Производительность: до 1,5 км² за полёт при разрешении 3 см/пикс.
- Продолжительный полёт: до 40 минут.
- Маршрут до 30 км: подходит для съёмки площадных и протяжённых объектов.
- Камера 24 Мп: APS-C матрица и объектив 20 мм обеспечивают качественную аэрофотосъёмку.
- Автоматизация: Geoscan Planner строит маршрут, загружает задание в автопилот и контролирует выполнение миссии.
- Работа в условиях магнитных аномалий: алгоритм определения курса не требует магнитного компаса.
- Надёжная посадка: система точного позиционирования использует сенсор оптического потока и ультразвуковые датчики.
- Защищённая транспортировка: ударопрочный кейс с классом защиты IP67.
Geoscan Planner
Geoscan Planner используется для подготовки, запуска и контроля полётных заданий. Программа позволяет строить маршруты для площадных и линейных объектов, выполнять полёт по точкам, учитывать рельеф, загружать KML/KMZ-файлы и работать с картографическими подложками.
После завершения миссии программа формирует RINEX-файл с временными метками моментов фотографирования. Это упрощает дальнейшую геопривязку отснятого материала и фотограмметрическую обработку снимков.
Возможности Geoscan Planner
- 3D-среда для планирования полётов с учётом рельефа;
- подгрузка и редактирование пользовательских карт и подложек WMS, WMTS, TIFF, KMZ, TLS;
- автоматическое построение задания по KML-файлам;
- настройка фотокамеры;
- поддержка множества систем координат;
- дистанционное ручное управление;
- режим плеера.
Примеры съемок
Комплектация Geoscan Gemini
- БВС Geoscan Gemini
- Транспортировочный кейс
- Зарядное устройство
- Кабель USB Type-C
- Карта памяти SD 32 Гб
- Радиомодем
- Аккумуляторная батарея — 2 шт.
- Винты — 3 пары
Характеристики Geoscan Gemini
- Тип БВС: мультироторный
- Двигатели: электрические бесколлекторные, 4 шт.
- Масса с АКБ и винтами: 2 кг
- Размер по диагонали без винтов: 550 мм
- Максимальная продолжительность полёта: 40 минут
- Максимальная вертикальная скорость: 18 км/ч
- Максимальная горизонтальная скорость: 54 км/ч
- Максимальная высота полёта над уровнем моря: 4000 м
- Максимальная высота полёта над уровнем земли: 500 м
- Максимальная допустимая скорость ветра: 10 м/с
- Рабочий диапазон температур: от −15 до +40 °C
- Протяжённость маршрута: до 30 км
- Площадь съёмки за полёт: до 1,5 км² при 3 см/пикс.
- Плановая точность фотограмметрической модели: 5 см
- Точность координат центров проекций: до 1,5 см в режиме PPK/PPP
Фотокамера
- Разрешение: 24 Мп
- Максимальное разрешение снимка: 6000×4000
- Размер матрицы: APS-C, 23,5×15,6 мм
- Тип затвора: механический, шторно-щелевой
- Фокусное расстояние: 20 мм
- Максимальное значение диафрагмы: f/2,8
- Диапазон ISO: 100–16000
- Скорость механического затвора: 1/4000–30 с
GNSS-приёмник
- Количество каналов: 184 универсальных
- Время старта: горячий старт — менее 2 с, холодный старт — менее 25 с
- Отслеживаемые сигналы: GPS L1/L2, ГЛОНАСС L1/L2, Galileo E1B/E1C/E5c, BeiDou B1I/B2I
- Точность определения положения PPK по горизонтали: 10 мм + 1 ppm × длина базовой линии
- Точность определения положения PPK по вертикали: 10 мм + 1 ppm × длина базовой линии
Радиомодем
- Рабочая частота: 867,75–872,25 МГц
- Излучаемая мощность: менее 100 мВт
- Максимальная пропускная способность: 500 кбит/с
- Максимальная задержка в канале: 20 мс
- Метод разделения приёма и передачи: TDD
- Максимальная дальность действия: 5 км
Аккумулятор
- Тип: литий-ионный
- Напряжение: 21,6 В
- Масса: 710 г
- Ёмкость: 6700 мА·ч
- Энергия: 144,7 Вт·ч
- Рабочий диапазон температур: от −15 до +40 °C
Зарядное устройство
- Входное напряжение: 100–240 В
- Входной ток: 1 А
- Максимальный ток заряда: 6 А
- Максимальный ток разряда: 120 мА
- Время заряда АКБ до 95%: 75 минут
- Время заряда АКБ до 100%: 105 минут
- Рабочий диапазон температур: от 0 до +40 °C
Транспортировочный кейс
- Внешние габариты: 63×50×31 см
- Масса вместе с комплектным оборудованием: 12,6 кг
- Класс пылевлагозащиты: IP67
- Колёса: есть
Гарантия и поддержка
- Гарантия: 2 года или 160 часов полёта
- Обучение: онлайн-курс по эксплуатации комплекса
- Техническая поддержка: бессрочная
- Статус: комплекс внесён в реестр отечественной промышленной продукции Минпромторга
