Описание товара
Учебная лабораторная установка «Исследование теплопередачи при вынужденном течении жидкости в трубе» предназначена для проведения лабораторных работ по курсам изучения дисциплин «Техническая термодинамика и теплопередача» и «Теплотехника».

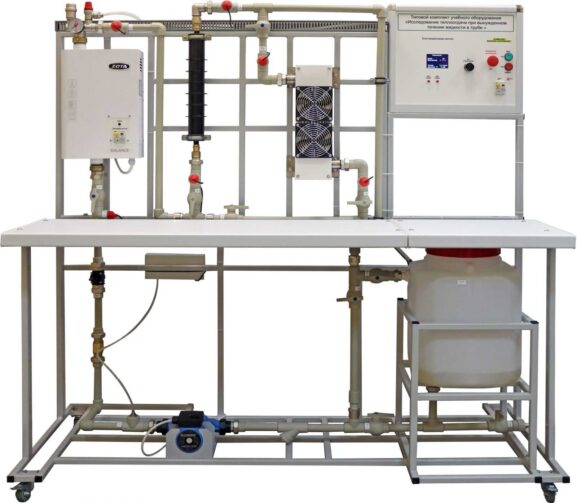

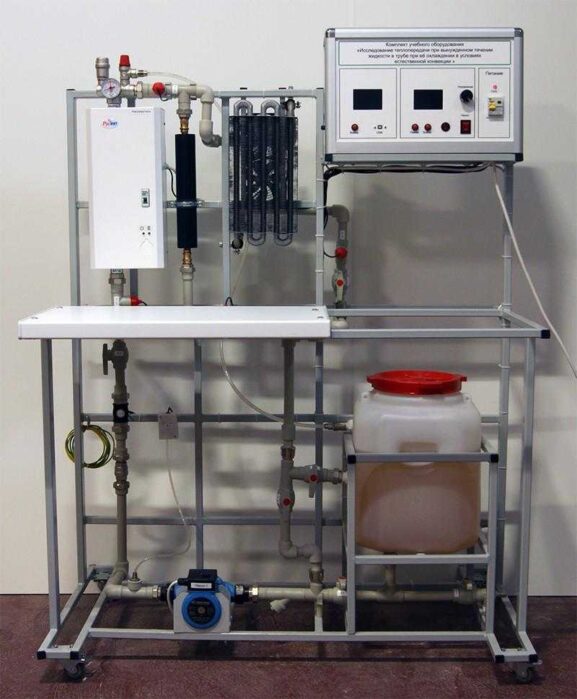

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами.
На рамном основании монтируется блок управления стендом, а также гидравлическая система с исследуемыми участками. Блок управления, выполненный из металлического профиля с корпусом из ABS пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
В гидравлическую систему входят следующие элементы:
- Электрический водонагреватель работающий в ручном и автоматическом режиме.
- Группа безопасности.
- Запорная арматура.
- Накопительная емкость.
- Центробежный насос.
- Трубопровод для изучения свободной конвекции.
- Радиатор с вентилятором для изучения вынужденной и свободной конвекции и изучению особенностей конвективного теплообмена при поперечном обтекании пучка труб.
Для проведения лабораторных работ стенд укомплектован датчиками температуры и расхода. Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.
Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Возможности лабораторной установки:
- Непрерывное изменение температур и расхода.
- ПИД регулятор для нагревателя.
- Экспериментальное определение коэффициента теплопередачи при течении жидкости в трубах с внешней свободной и вынужденной конвекцией.
- Изучение особенностей конвективного теплообмена при поперечном обтекании пучка труб.
Лабораторные работы
- Экспериментальное определение коэффициента теплопередачи при течении жидкости в трубах.
- Исследование конвективного теплообмена при поперечном обтекании пучка труб.
Комплект поставки
- Лабораторный стенд «Исследование теплоотдачи при вынужденном течении жидкости в трубе»
- Учебный видеоролик
- Методические материалы
- Руководство по эксплуатации
- Гарантийный талон
- Паспорт
