Артикул:
УП5029
Цена по запросу
Много
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Бесплатный самовывоз
стоимость доставки по тарифам ТК.
стоимость доставки по тарифам ТК.
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Комплектация

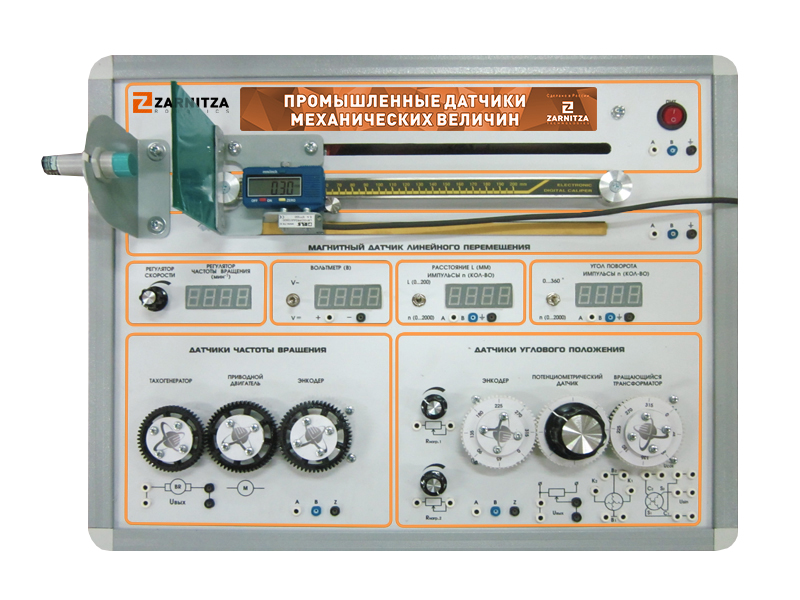

1. Лабораторный стенд "Промышленные датчики механических величин".
2. Стол лабораторный.
3. Мультиметр.
4. Комплект мишеней.
5. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические указания по выполнению лабораторных работ.
2. Стол лабораторный.
3. Мультиметр.
4. Комплект мишеней.
5. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические указания по выполнению лабораторных работ.
Базовая комплектация:
| Лабораторный стенд "Промышленные датчики механических величин" | 1 |
| Стол лабораторный | 1 |
| Мультиметр | 1 |
| Комплект мишеней | 1 |
| Комплект соединительных проводов и кабелей | 1 |
Технические характеристики
- Габариты: не более 820 х 480 х 552 мм.
- Масса: не более 80 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность от сети: не более 500 Вт.
Назначение
Проведение лабораторно-практических занятий по курсу "Промышленные датчики". Данное оборудование может применяться в образовательных учреждениях для получения практических и теоретических навыков по одноименной дисциплине.
Состав
Моноблок включает в себя следующие блоки:
- Датчики углового положения.
- Датчики частоты вращения.
- Магнитный датчик линейного перемещения.
- Оптический датчик линейного перемещения.
- Бесконтактный концевой выключатель.
Учебно-методическое пособие
1. Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения (8 датчиков: емкостной бесконтактный конечный выключатель, индуктивный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель на основе эффекта Холла, оптический бесконтактный конечный выключатель, индуктивный преобразователь перемещения, ультразвуковой измеритель расстояния, лазерный дальномер):
2. Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер):
3. Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор):
4. Изучение датчиков углового положения (3 датчика: потенциометрический датчик углового
положения, вращающийся трансформатор, энкодер):
- Рабочие характеристики емкостного и индуктивного датчиков в "торцевом" режиме (2 эксперимента);
- Рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в "торцевом" режиме (2 эксперимента);
- Рабочие характеристики оптического датчика;
- Статическая характеристика индуктивного преобразователя перемещений;
- Статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);
- Измерение расстояние с помощью лазерного дальномера, определение зоны нечувствительности дальномера (2 эксперимента).
2. Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер):
- Рабочие характеристики оптического энкодера, определение разрешающей способности датчика;
- Рабочие характеристики магнитного энкодера, определение разрешающей способности датчика.
3. Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор):
- Рабочие характеристики оптического энкодера;
- Статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).
4. Изучение датчиков углового положения (3 датчика: потенциометрический датчик углового
положения, вращающийся трансформатор, энкодер):
- Статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);
- Статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);
- Статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).
