Описание

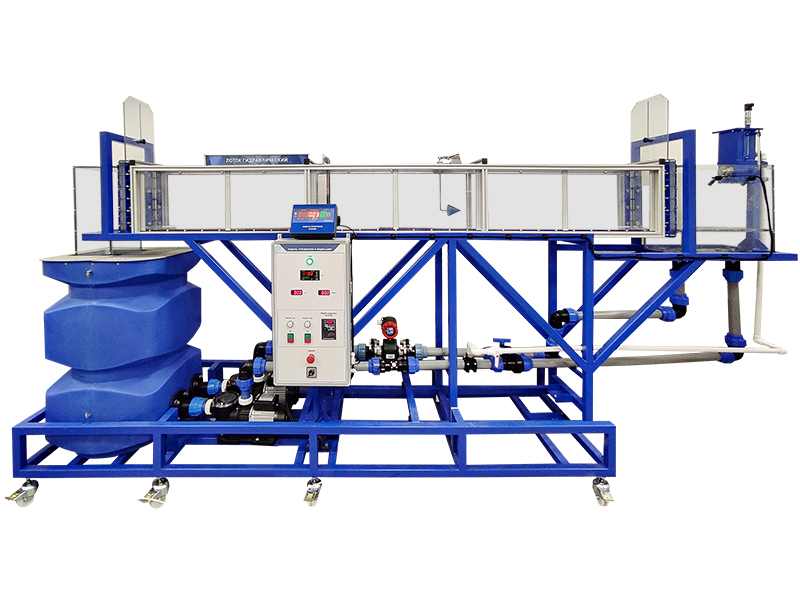

Лабораторный стенд представляет собой мобильное основание с колесными опорами. На мобильном основании размещены: модуль управления и индикации, проточная (рабочая) часть лотка, емкость расходная, комплект центробежных насосов, комплект запорной арматуры и другое оборудование.
Назначение
Лабораторный стенд позволяет ознакомиться с режимами течения воды в открытых каналах, с обтеканием водой водосливов и преград различной конфигурации, получить практические навыки при измерении усилия воздействия на преграду (водослив), а также измерении скорости потока воды при помощи гидрометрической вертушки.
Оборудование обеспечивает проведение лабораторных работ группой из 2-3 человек, в помещениях при температуре от +10 до +35 °С.
Оборудование обеспечивает проведение лабораторных работ группой из 2-3 человек, в помещениях при температуре от +10 до +35 °С.
Учебно-методическое пособие
1. Изучение распределения скорости по потоку и определение расхода по эпюре скоростей.
2. Исследование истечения жидкости через круговой неподтопленный водослив.
3. Определение пропускной способности водосливов различного типа:
5. Исследование кривых свободных поверхностей безнапорного потока.
6. Определение сопротивления при обтекании тел различного профиля:
2. Исследование истечения жидкости через круговой неподтопленный водослив.
3. Определение пропускной способности водосливов различного типа:
- водослив с тонкой стенкой;
- водослив с широким порогом;
- водослив с узким порогом;
- треугольный водослив;
- круговой водослив;
- тонкая стенка без бокового сжатия;
- тонкая стенка с боковым сжатием.
5. Исследование кривых свободных поверхностей безнапорного потока.
6. Определение сопротивления при обтекании тел различного профиля:
- шар,
- конус,
- цилиндр.
Технические характеристики
- Габариты: 4500 х 1000 х 1800 мм.
- Масса, не более: 350 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность, не более: 2,5 кВт.
Комплект поставки
1. Мобильное основание с колесными опорами.
2. Гидравлический лоток из прозрачного материала.
3. Центробежный насос (2 шт.).
4. Шиберная задвижка на входе в лоток.
5. Шиберная задвижка на выходе из лотка.
6. Расходная емкость из полиэтилена.
7. Расходомер турбинного типа для измерения объема воды, подаваемого в лоток (2 шт.).
8. Вертушка гидрометрическая многолопастная.
9. Измеритель усилия, оказываемого потоком воды на сменный элемент.
10. Исследуемые сменные элементы из прозрачных или полупрозрачных элементов:
12. Паспорт изделия.
13. Руководство по эксплуатации.
14. Методические рекомендации по выполнению лабораторных работ.
2. Гидравлический лоток из прозрачного материала.
3. Центробежный насос (2 шт.).
4. Шиберная задвижка на входе в лоток.
5. Шиберная задвижка на выходе из лотка.
6. Расходная емкость из полиэтилена.
7. Расходомер турбинного типа для измерения объема воды, подаваемого в лоток (2 шт.).
8. Вертушка гидрометрическая многолопастная.
9. Измеритель усилия, оказываемого потоком воды на сменный элемент.
10. Исследуемые сменные элементы из прозрачных или полупрозрачных элементов:
- водослив с тонкой стенкой;
- водослив с широким порогом;
- водослив с узким порогом;
- треугольный водослив;
- круговой водослив;
- практический водослив;
- тонкая стенка без бокового сжатия;
- тонкая стенка с боковым сжатием.
12. Паспорт изделия.
13. Руководство по эксплуатации.
14. Методические рекомендации по выполнению лабораторных работ.
