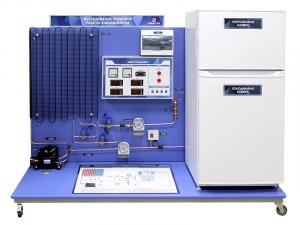

Лабораторная установка смонтирована на базе бытового двухкамерного холодильника. На передней панели стенда установлен электронный регулятор, при помощи которого регулируется холодопроизводительность и поддерживается заданный температурный режим. В низкотемпературном и среднетемпературном отделениях холодильника установлены датчики температуры, которые измеряют температуру и подают сигнал на контроллер. Термометрами измеряется температура на поверхности конденсатора и температура фреона на всасывании в компрессор. Смотровое стекло показывает циркуляцию фреона и содержание влаги в системе. Вольтметром и амперметром производится измерение напряжения и силы тока на обмотках электродвигателя компрессора. Счетчик измеряет расход электроэнергии, потребляемой компрессором. Электромагнитные клапаны служат для имитации различных режимов работы холодильного агрегата. На нагнетательном трубопроводе установлен манометр, показывающий давление нагнетания. На всасывающем трубопроводе установлен манометр, показывающий давление всасывания. Блок ввода неисправностей позволяет вводить 4 неисправности в схему.
Сенсорный беспроводной пульт дистанционного управления позволяет подавать питание на стенд и вводить основные типы неисправностей, изучаемых на стенде.
Базовая комплектация:
| Лабораторный стенд "Изучение принципа работы холодильника" | 1 |
| Сенсорный беспроводной пульт дистанционного управления | 1 |
- Лабораторный стенд "Изучение принципа работы холодильника".
- Сенсорный беспроводной пульт дистанционного управления.
- Сетевой кабель питания.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по проведению лабораторно-практических работ.
- Габариты: не более 1400 х 1800 х 700 мм.
- Масса: не более 100 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 500 Вт.
Целью данного практикума является проведение лабораторных занятий по изучению конструкции и принципа работы холодильника, регистрации и поиска неисправностей.
- Бытовой двухкамерный холодильник с вынесенными на панель узлами и агрегатами.
- Цифровой измеритель температуры – не менее 4 шт.
- Смотровое стекло, демонстрирующее циркуляцию фреона и содержание влаги в системе.
- Амперметр.
- Вольтметр.
- Электросчетчик однофазный.
- Автоматический выключатель с УЗО, ток утечки 30 мА.
- Бокс.
- Электромагнитные клапаны.
- Манометр (2 шт.).
- Световой индикатор работы компрессора.
- Световой индикатор напряжения питания.
- Блок ввода неисправностей.
- Построение внешних характеристик холодильной установки. Определение некоторых температурно-энергетических показателей бытового холодильника.
- Исследование динамических характеристик теплообменных аппаратов холодильной установки. Расчёт режимных параметров холодильной машины.
- Построение цикла и расчёт холодопроизводительности компрессора, конденсатора и испарителя и энергетических показателей холодильной машины.
- Расчёт изоляции холодильной камеры.
- Анализ режимов работы холодильной установки.
