Артикул:
УП5134
Цена по запросу
Много
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Бесплатный самовывоз
стоимость доставки по тарифам ТК.
стоимость доставки по тарифам ТК.
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

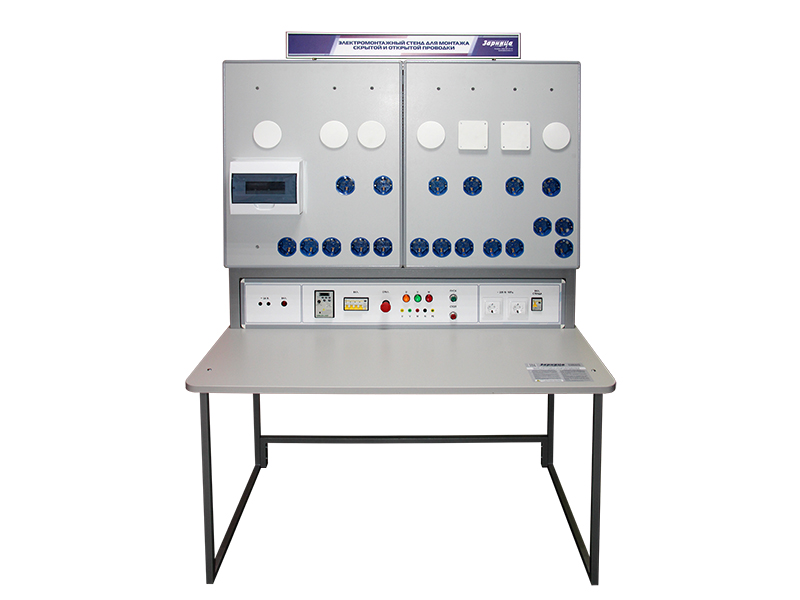

Конструктивно стенд представляет собой стол, на котором установлены различные источники питания и рама для навешивания перфорированной панели из нержавеющей стали и имитатора отделочной панели дома. Элементы электрического монтажа закрепляются в отверстиях перфорированной панели с помощью пластиковых клипс и крепежных элементов.
Комплектация
1. Стенд для монтажа скрытой и открытой проводки.
2. Соединительные провода.
3. Сетевой шнур питания.
4. Вывеска с названием стенда.
5. Паспорт изделия.
6. Руководство по эксплуатации.
2. Соединительные провода.
3. Сетевой шнур питания.
4. Вывеска с названием стенда.
5. Паспорт изделия.
6. Руководство по эксплуатации.
Технические характеристики
- Габариты: не менее 1380 х 780 х 1950 мм.
- Масса стенда: не более 150 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 500 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Электромонтажный стенд для монтажа скрытой и открытой проводки" предназначен для приобретения практических навыков по сборке бытовых и промышленных электрических цепей с открытой и закрытой проводкой.
Состав
- Лабораторный стол.
- Металлическая рама для навешивания сменных панелей.
- Модуль электрического питания стенда.
- Перфорированная панель для монтажа открытой электропроводки.
- Имитатор сплошной стены дома (2 шт.).
- Щиток распределительный:
- бокс на 12 мест;
- автоматический выключатель двухполюсный с током не более 40 А;
- автоматический выключатель двухполюсный с током не более 25 А;
- автоматический выключатель двухполюсный с током не более 10 А;
- автоматический выключатель двухполюсный с током не более 6 А;
- устройство защитного отключения двухполюсное с током не более 40 А и током утечки не более 300 мА;
- устройство защитного отключения двухполюсное с током не более 25 А и током утечки не более 30 мА;
- устройство защитного отключения двухполюсное с током не более 16 А и током утечки не более 10 мА.
- Набор компонентов для монтажа скрытой электропроводки:
- переключатель (2 шт.);
- выключатель одноклавишный (2 шт.);
- выключатель двухклавишный (2 шт.);
- розетка с заземляющими контактами (2 шт.);
- розетка без заземляющих контактов (2 шт.);
- патрон для ламп накаливания (3 шт.);
- распределительная коробка прямоугольная (3 шт.);
- распределительная коробка круглая (3 шт.).
- Набор компонентов для монтажа шкафов управления:
- трехполюсный автоматический выключатель с номинальным током не менее 10 А;
- однополюсный автоматический выключатель с номинальным током не менее 10 А;
- контактор (2 шт.);
- приставка контактная ПКИ;
- тепловое реле (2 шт.);
- реле времени;
- кнопочный пост управления на 2 позиции;
- кнопочный пост управления на 3 позиции;
- светодиодная лампа-индикатор красная (2 шт.);
- светодиодная лампа-индикатор желтая (2 шт.);
- кнопка аварийного отключения красная;
- клеммный зажим (20 шт.);
- крышка для клеммного зажима (5 шт.);
- ограничитель на din-рейку;
- кабель-канал двойной длиной не менее 320 мм (6 шт.);
- трехфазная вилка;
- трехфазный асинхронный двигатель.
- Набор метизов и соединителей:
- контейнер;
- клеммная колодка (3 шт.);
- шуруп-саморез (150 шт.);
- маркер под провод (150 шт.);
- клипса монтажная (150 шт.);
- кабельный наконечник под провод 1,5 мм (200 шт.);
- кабельный наконечник под провод 2,5 мм (200 шт.);
- кабельный наконечник U-образный (200 шт.);
- кабельный наконечник О-образный (200 шт.).
- Набор электрических кабелей:
- ПВ-1х1,5 (10 м);
- ПВ-1х2,5 (10 м);
- ПВС-5х1,5 (10 м);
- ПВС-3х1,5 (10 м).
