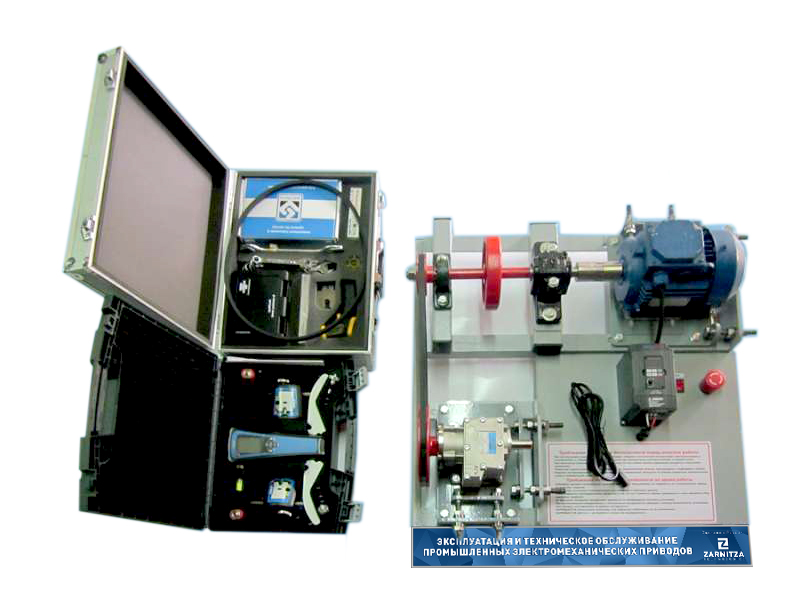

Учебная установка изготовлена в настольном варианте, на раме которой расположены следующие компоненты:
- Электродвигатель.
- Подшипниковые опоры.
- Вал с балансировочным диском.
- Узел ременной передачи.
- Цилиндрический редуктор.
- Блок управления (частотный преобразователь, кнопки управления электропитанием).
Электродвигатель приводит во вращение через компенсирующую муфту вал с балансировочным диском. Вал установлен в двух подшипниковых узлах, один из которых представляет собой тороидальный роликовый подшипник с регулируемым внутренним зазором. На выходной цапфе вала закреплен ведущий шкив ременной передачи. Ведомый шкив закреплен на входном валу цилиндрического редуктора. Передача вращения на редуктор осуществляется ремнем сечения А.
На учебной установке происходит изучение технологии использования следующих специальных инструментов:
- Лазерного прибора для выверки соосности валов.
- Лазерного прибора для контроля положения шкивов ременной передачи.
- Виброметра.
- Инфракрасного термометра.
Базовая комплектация:
| Комплект учебно-лабораторного оборудования "Эксплуатация и техническое обслуживание промышленных электромеханических приводов" | 1 |
| Комплект балансировочных грузов | 1 |
| Лазерный прибор для выверки соосности валов | 1 |
| Лазерный прибор для контроля взаимного расположения шкивов | 1 |
| Виброметр | 1 |
| Инфракрасный термометр | 1 |
| Регулировочные пластины | 1 |
| Набор инструментов | 1 |
| Прибор для контроля натяжения ремня (механический) | 1 |
| Пистолет для консистентной смазки | 1 |
| Комплект упругих элементов для муфты из разных материалов | 1 |
- Комплект учебно-лабораторного оборудования "Эксплуатация и техническое обслуживание промышленных электромеханических приводов".
- Комплект балансировочных грузов.
- Лазерный прибор для выверки соосности валов.
- Лазерный прибор для контроля взаимного расположения шкивов.
- Виброметр.
- Инфракрасный термометр.
- Регулировочные пластины.
- Набор инструментов.
- Прибор для контроля натяжения ремня (механический).
- Пистолет для консистентной смазки.
- Консистентная смазка.
- Комплект упругих элементов для муфты из разных материалов.
- Сетевой шнур питания.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
- Габариты: 700 х 300 х 800 мм
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 2,0 кВт.
- Масса: не более 50 кг.
Ознакомление учащихся с основами эксплуатации и технического обслуживания промышленных электромеханических приводов.
Данное оборудование может применяться для обучения в учреждениях специального и среднего профессионального образования для получения базовых и углубленных знаний.
- Асинхронный двигатель с короткозамкнутым ротором.
- Подшипниковая опора (2 шт.).
- Упруго-компенсирующая муфта.
- Вал с балансировочным диском.
- Шкив ременной передачи (2 шт.).
- Редуктор цилиндрический.
- Ремень.
- Частотный преобразователь.
- Монтаж-демонтаж и смазывание подшипниковых узлов.
- Монтаж-демонтаж и регулировка муфт, изучение влияния муфт на уровень вибраций.
- Монтаж-демонтаж, выверка взаимного положения шкивов и регулировка предварительного натяжения ременной передачи.
- Выверка соосности валов с реализацией радиальной, угловой несоосности и их комбинаций.
- Измерение уровня вибрации, шума, потребляемой мощности, температуры.
- Отработка навыков балансировки в собственных опорах.
- Поиск и устранение нежесткой опоры.
- Отработка навыков вибродиагностики состояния подшипниковых узлов и механизмов.
- Определение оптимального расположения "плавающей" опоры и повышение ресурса подшипниковых узлов.
