Описание товара
Комплект лабораторного оборудования «Теория электрических цепей и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

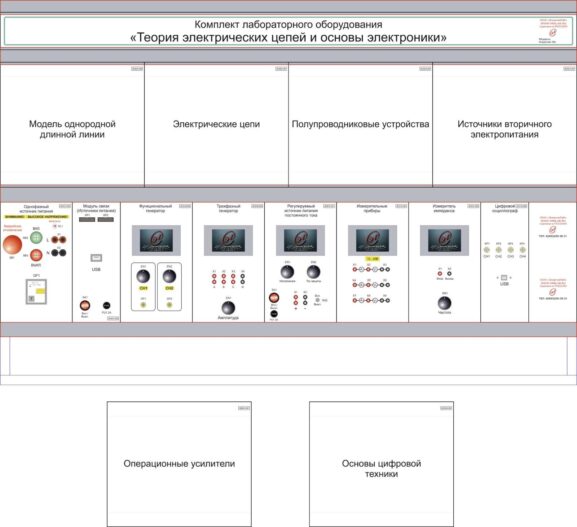

Комплект лабораторного оборудования «Теория электрических цепей и основы электроники» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.
Лабораторные работы
Электрические цепи постоянного тока:
- Параметры электрической цепи постоянных напряжения и тока
- Закон Ома.
- Исследование цепей с резисторами.
- Линейные резисторы.
- Терморезисторы с отрицательным температурным коэффициентом.
- Терморезисторы с положительным температурным коэффициентом.
- Варисторы.
- Фоторезисторы.
- Последовательное соединение резисторов.
- Параллельное соединение резисторов.
- Последовательно-параллельное соединение резисторов.
- Резистивный делитель напряжения.
- Эквивалентный источник напряжения (ЭДС).
- Последовательное соединение источников напряжения (ЭДС).
- Параллельное соединение источников напряжения (ЭДС).
- Электрическая мощность и работа.
- Коэффициент полезного действия электрической цепи.
- Согласование источника и нагрузки по напряжению, току и мощности.
- Процессы при заряде и разряде конденсатора.
- Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
Электрические цепи однофазного синусоидального тока
- Параметры синусоидальных напряжения и тока.
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Напряжение и ток конденсатора.
- Реактивное сопротивление конденсатора.
- Последовательное соединение конденсаторов.
- Параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Напряжение и ток катушки индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное соединение катушек индуктивности.
- Параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
- Последовательное соединение резистора и конденсатора.
- Параллельное соединение резистора и конденсатора.
- Последовательное соединение резистора и катушки индуктивности.
- Параллельное соединение резистора и катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Частотные характеристики последовательного резонансного контура.
- Частотные характеристики параллельного резонансного контура.
- Мощности в цепи синусоидального тока.
- Трансформаторы.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
Электрические цепи трехфазного синусоидального тока
- Трехфазные цепи синусоидального тока.
- Напряжения и токи в трехфазной цепи.
- Трехфазная нагрузка, соединенная по схеме «звезда».
- Трехфазная нагрузка, соединенная по схеме «треугольник».
- Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
- Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
- Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
Переходные процессы в линейных электрических цепях.
- Переходные процессы в цепи с конденсатором и резисторами.
- Переходные процессы в цепи с катушкой индуктивности.
- Переходные процессы в колебательном контуре.
Однородная длинная линия
- Распределение напряжения вдоль однородной длинной линии.
- Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
- Отражение волн от конца длинной линии.
Электронные приборы и устройства
- Выпрямительные диоды.
- Характеристики диода.
- Однофазный однополупериодный неуправляемый выпрямитель.
- Однофазный мостовой неуправляемый выпрямитель.
- Трехфазный нулевой неуправляемый выпрямитель.
- Трехфазный мостовой неуправляемый выпрямитель
- Стабилитроны.
- Характеристики стабилитрона.
- Исследование параметрического стабилизатора напряжения.
- Сглаживание пульсаций выпрямленного напряжения.
- Диоды с особыми свойствами.
- Характеристики светодиода.
- Характеристики варикапа.
- Биполярные транзисторы.
- Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
- Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
- Характеристики транзистора.
- Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
- Усилители на биполярных транзисторах.
- Линейный регулятор напряжения.
- Линейный регулятор тока.
- Униполярные (полевые) транзисторы.
- Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
- Характеристика включения затвора полевого транзистора.
- Управляющий эффект затвора полевого транзистора n-типа.
- Выходные характеристики полевого транзистора.
- Усилители на полевых транзисторах.
- Тиристоры.
- Характеристики диодного тиристора (симистора).
- Характеристики триодного тиристора.
- Фазовое управление тиристором.
Основы цифровой техники
- Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
- Реализация логических функций в различных базисах
- Исследование JK – триггера
- Исследование D – триггера и делителя частоты
- Исследование универсального регистра
- Исследование двоичного счетчика
- Исследование дешифратора семисегментного цифрового индикатора
- Операционные усилители.
- Инвертирующий усилитель.
- Неинвертирующий усилитель.
- Суммирующий усилитель.
- Дифференциальный усилитель.
- Исследование операционного усилителя в динамике.
Комплект поставки
- Ноутбук – 1 шт.
- Лабораторный стол – 1 шт.
- Стойка для установки модулей - 1 шт.
- Комплект модулей – 1 шт.
- – 1 шт.
- - 1 шт.
- – 1 шт.
- – 1 шт.
- - 1 шт.
- Модуль «Измерительные приборы» - 1 шт.
- – 1 шт.
- - 1 шт.
- Модуль «Модель однородной длинной линии» – 1 шт.
- - 1 шт.
- Модуль «Полупроводниковые устройства» – 1 шт.
- Модуль «Источники вторичного электропитания» - 1 шт.
- - 1 шт.
- - 1 шт.
- Комплект соединительных проводов и сетевых шнуров – 1 шт.
- Паспорт – 1 шт.
- Мультимедийная методика – 1 шт.
- Программный комплекс ELAB – 1 шт.
- Программный комплекс SIMLAB или эквивалент – 1 шт.
- Программное обеспечение для работы с осциллографом – 1 шт.
- Техническое описание оборудование – 1 шт.
- Краткие теоретические сведения – 1 шт.
- Руководство по выполнению базовых экспериментов – 1 шт.
