Артикул:
388127А
Цена по запросу
Много
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Бесплатный самовывоз
стоимость доставки по тарифам ТК.
стоимость доставки по тарифам ТК.
Характеристики
Мощность двигателя, кВт
—
1.5/2.2
Мощность двигателя
—
1,5/2,2 кВт (3-х фазный)термозащита перегрузки двигателя
Масса нетто/брутто
—
1520/1655 кг
Размер упаковки
—
2500х2300х1630 мм
Гарантия
—
12 месяцев
Вращение пилы
—
От 0 до +60 градусов
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

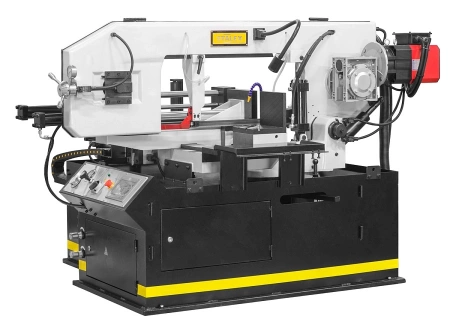

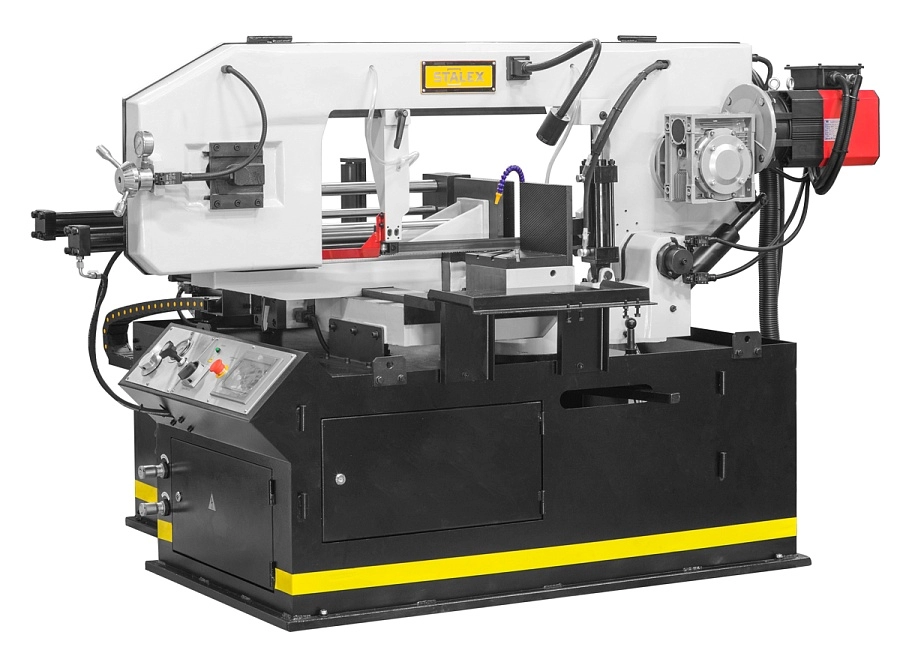

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

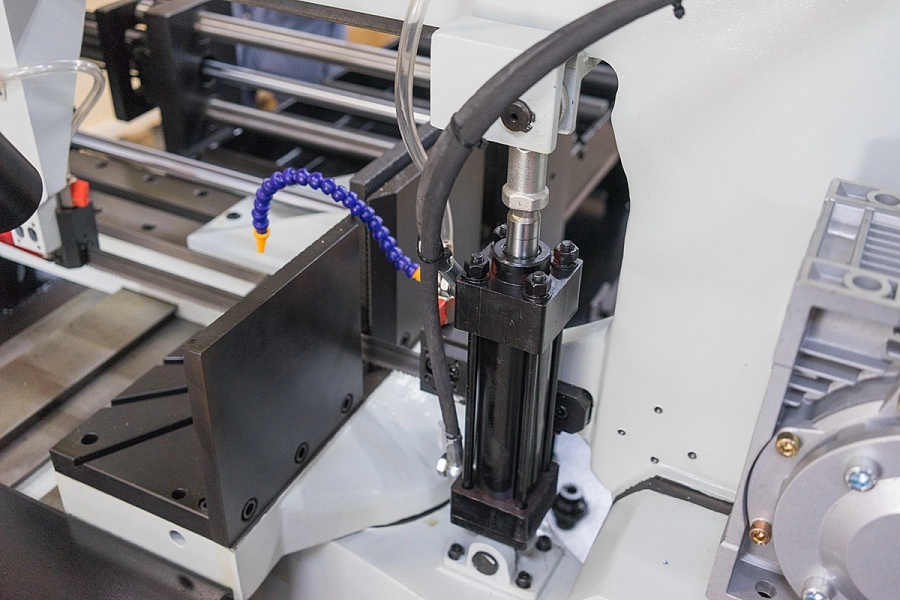

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.

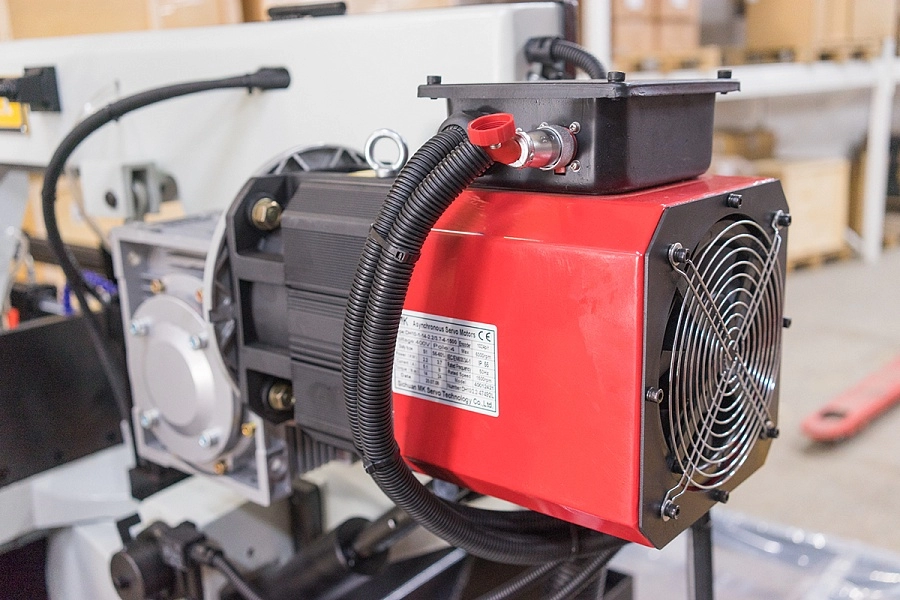

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

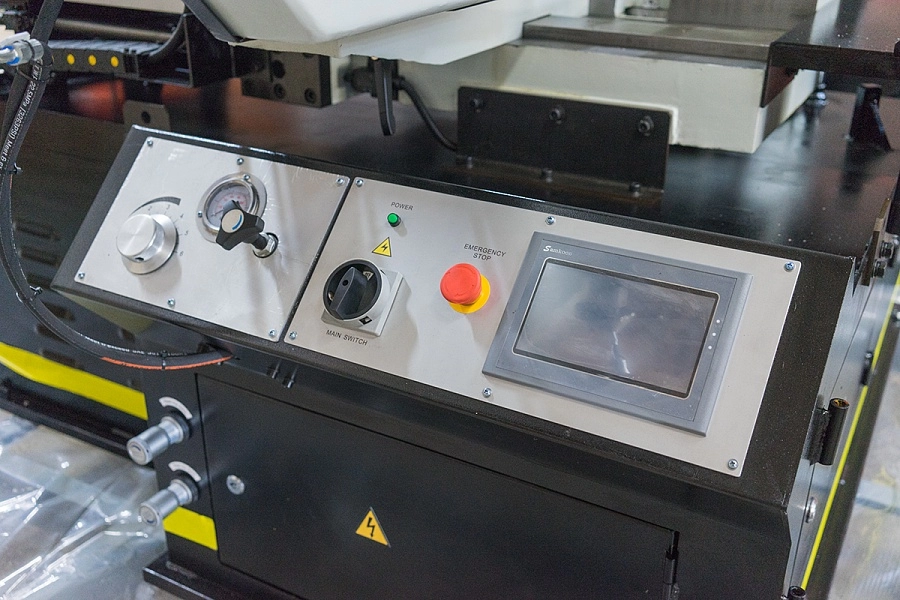

Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
Движение происходит по линейным направляющим гарантирующим точность подачи.
Механическое натяжение полотна.
Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.

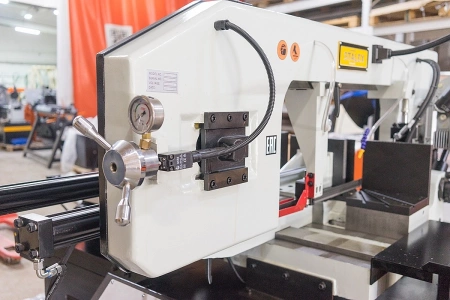

Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.

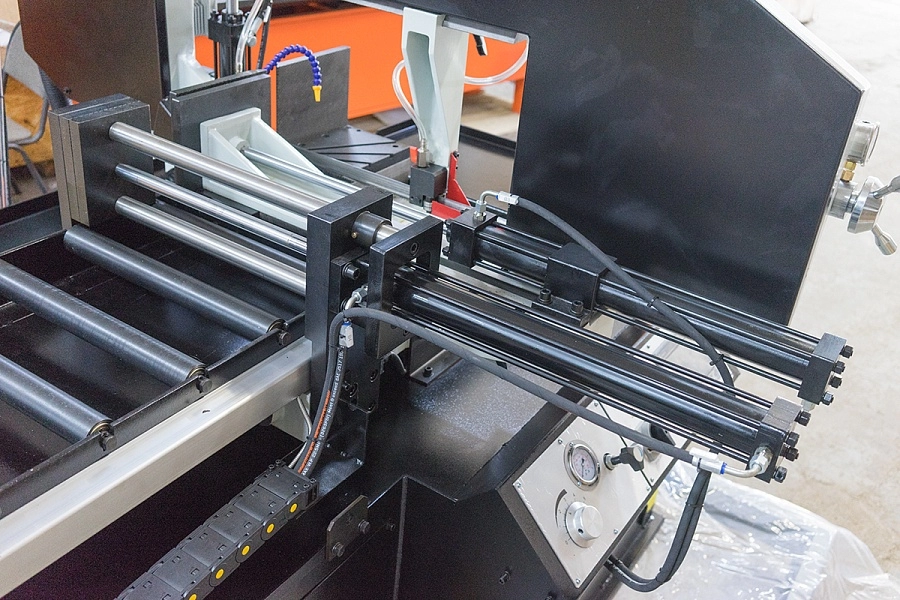

Тиски гидравлические (стационарные и подающие)

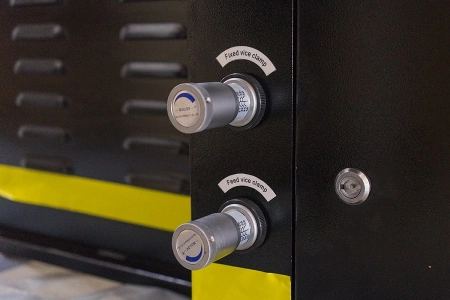

Fixed vice clamp – регулировка усилия зажима стационарных тисков
Feed vice clamp - регулировка усилия зажима подающих тисков
Лампа дополнительного освещения

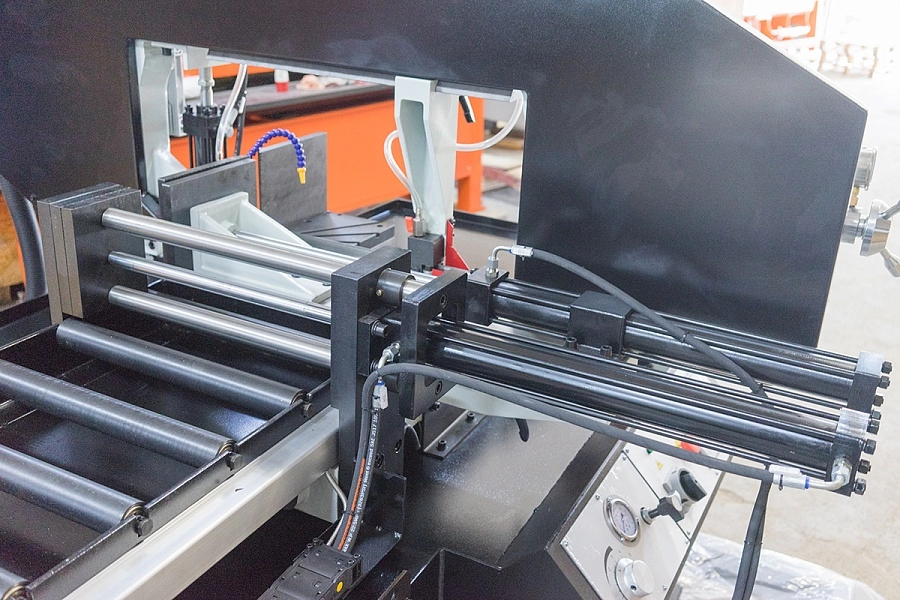

Сторона подвода заготовки в зону резания. Стол подачи заготовки.

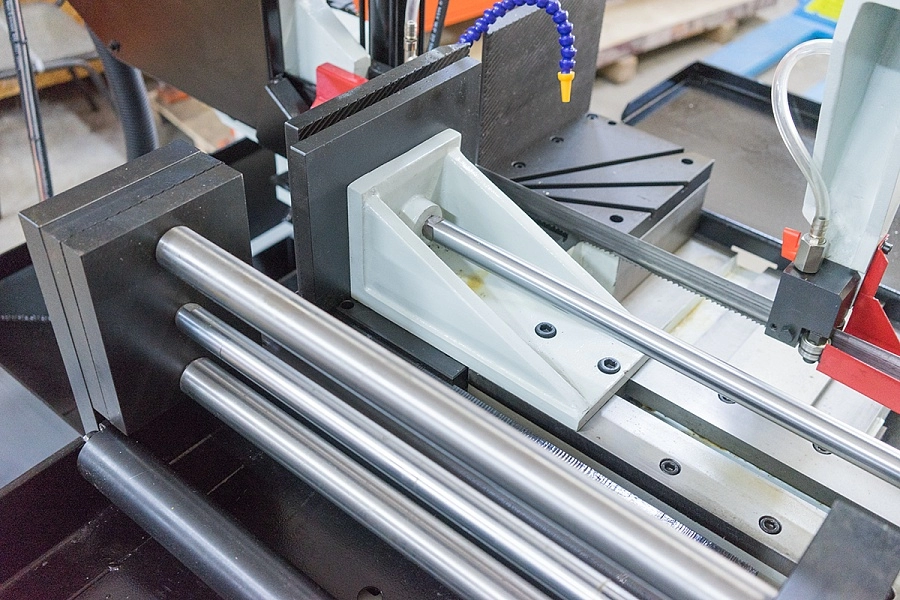

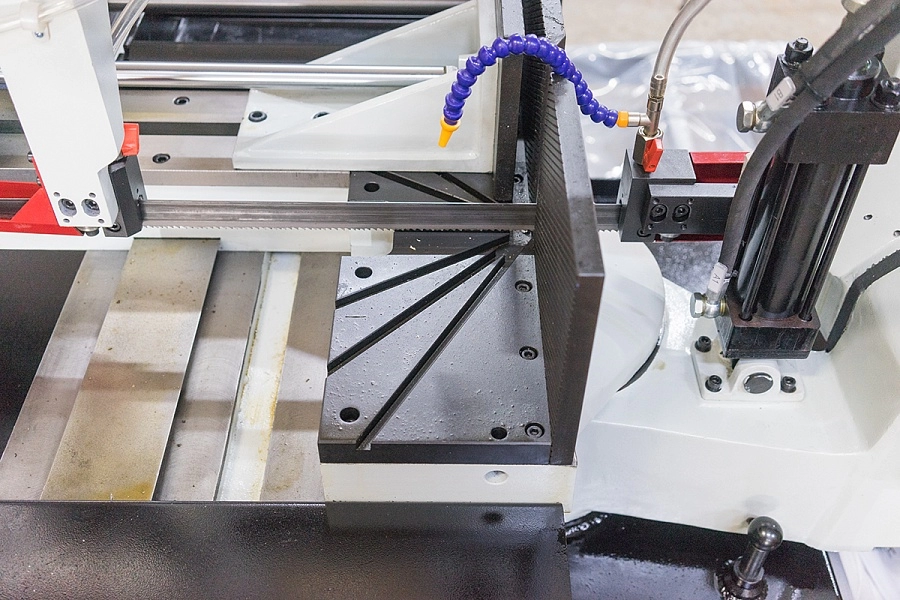

Основание тисков в зоне резания.

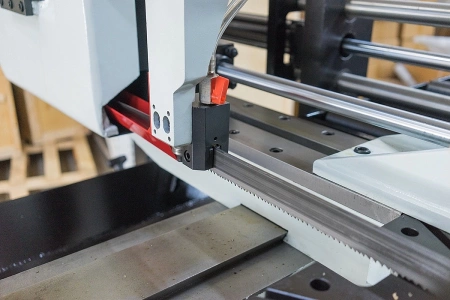

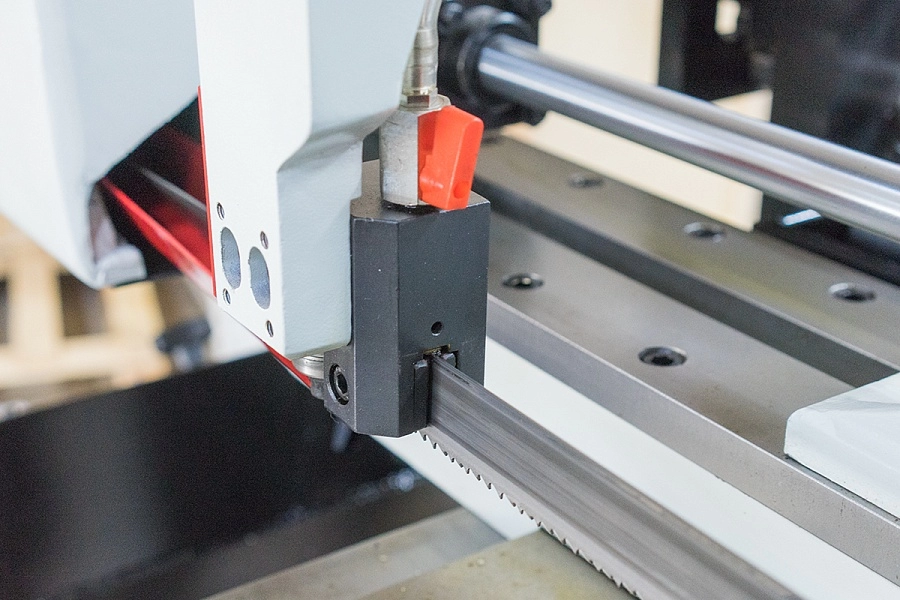

Твёрдосплавные пластины в блоках натяжения полотна.

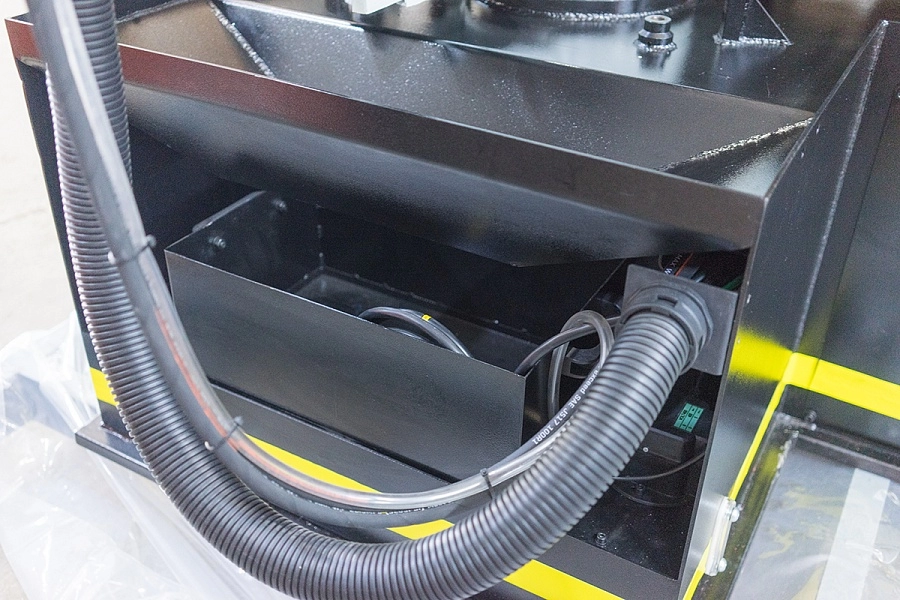

В тумбе станка размещён бак для стружки и слива СОЖ
Зубчатый привод.

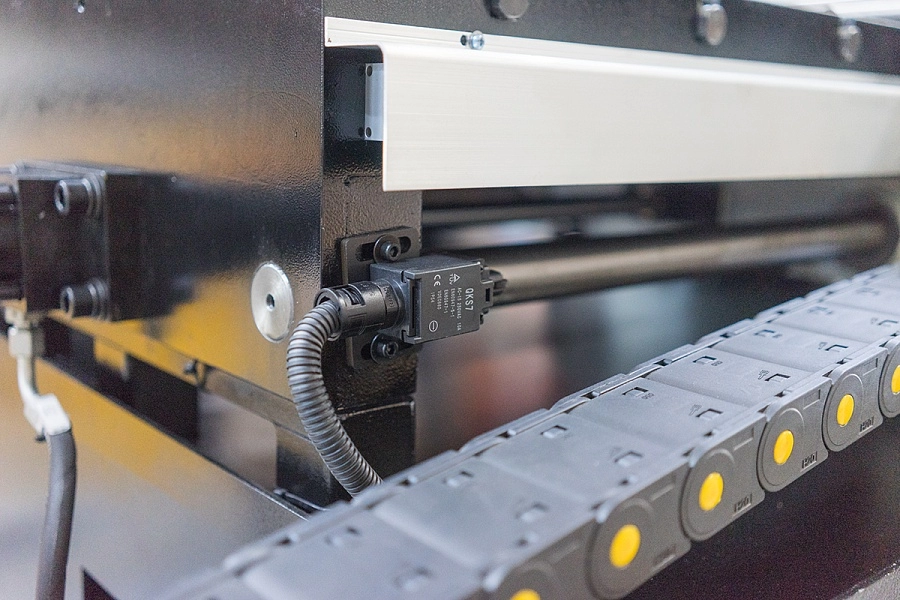

Датчик остановки подвижных тисков

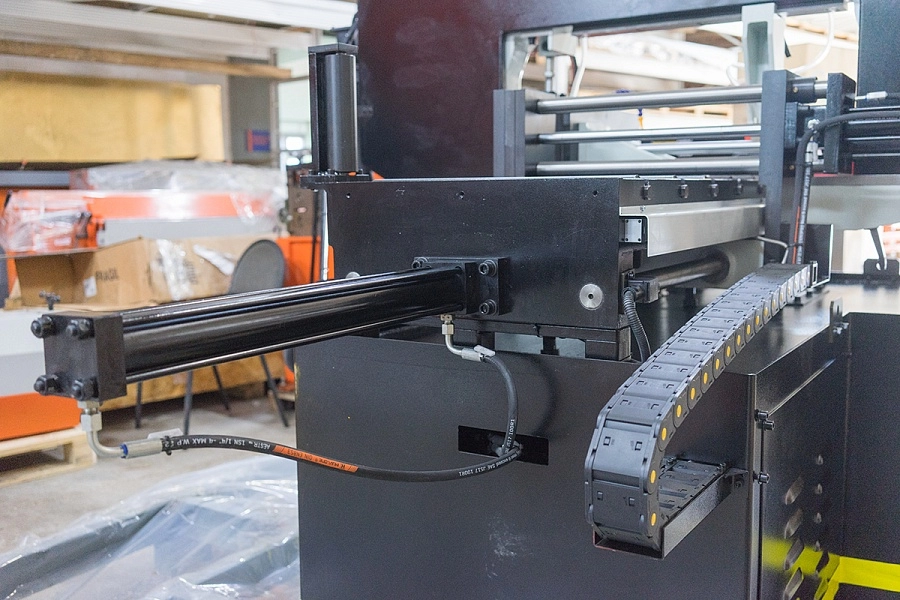

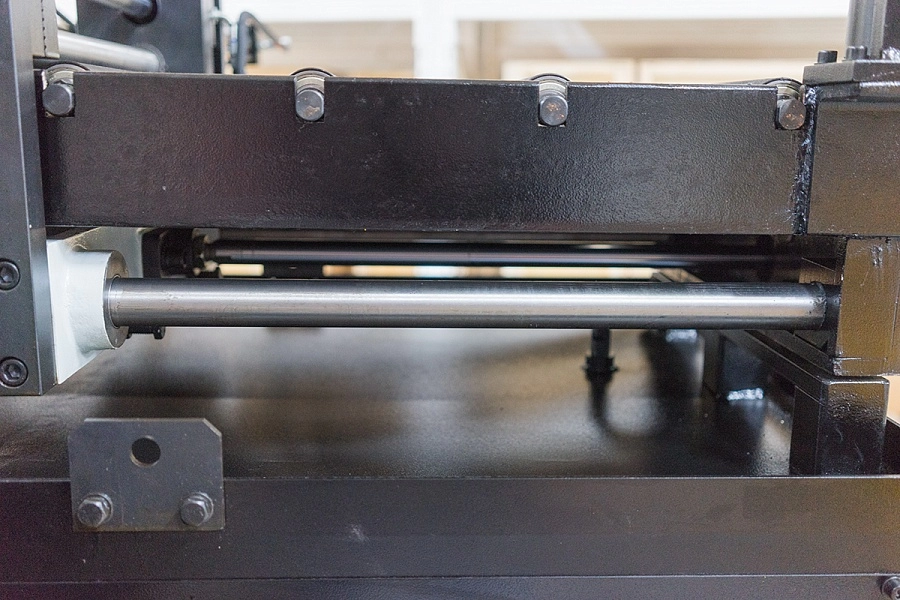

Механизмы движения для тисков подачи заготовки.

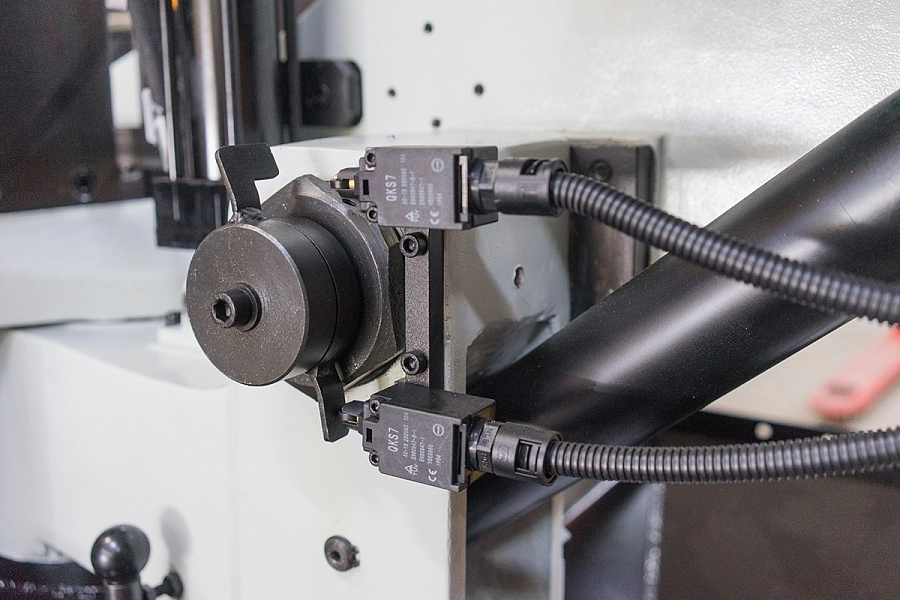

Датчики на подъём и опускание рамы.
Шильдик станка
Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
Движение происходит по линейным направляющим гарантирующим точность подачи.
Механическое натяжение полотна.
Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.
Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.
Тиски гидравлические (стационарные и подающие)
Fixed vice clamp – регулировка усилия зажима стационарных тисков
Feed vice clamp - регулировка усилия зажима подающих тисков
Лампа дополнительного освещения
Сторона подвода заготовки в зону резания. Стол подачи заготовки.
Основание тисков в зоне резания.
Твёрдосплавные пластины в блоках натяжения полотна.
В тумбе станка размещён бак для стружки и слива СОЖ
Зубчатый привод.
Датчик остановки подвижных тисков
Механизмы движения для тисков подачи заготовки.
Датчики на подъём и опускание рамы.
Шильдик станка
Мощность двигателя, кВт
1.5/2.2
Мощность двигателя
1,5/2,2 кВт (3-х фазный)термозащита перегрузки двигателя
Масса нетто/брутто
1520/1655 кг
Размер упаковки
2500х2300х1630 мм
Гарантия
12 месяцев
Вращение пилы
От 0 до +60 градусов
Привод
зубчатый (червячная передача)
Скорость резания
15-90 м/мин
Габариты ленты
34х1,1х3960 мм
Скорость подачи заготовки
0-50 мм/c
Макс. единичный ход подающих гидравлических тисков
500 мм
Точность подачи заготовки
0.1/100 мм
Точность реза по длине отрезаемой заготовки
заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Рабочая высота стола
850 мм
Объём гидравлического бака
32 л
Объём бака СОЖ
18 л
Система смазки и охлаждения полотна
#ERROR!
Индикатор натяжения полотна
да
Лампа дополнительного освещения
да
Размер упаковки стола подачи
упакован вместе со станком
Общие габариты станка установленного в рабочее положение
6470x2260x1450 мм
Отдельный размер стола подачи
3000х460х850 мм
Страна производитель
Китай
Комплектация
Ленточнопильный станокЛенточнопильное полотно, установленное на станкеСенсорный экран панели управленияГидравлические зажимные тискиАвтоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллеромГидроцилиндр подъёма пильной рамыРегулировка подачи пильной рамыЛампа дополнительного освещенияМеханическое натяжение полотнаИндикатор натяжения полотна (тензометр)Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/минСистема охлаждения режущего инструмента и заготовкиТрехметровый подающий платформа (рольганг) 1 шт.Трехметровая принимающая платформа (рольганг) 1 шт.Механическое ограждение (эффективная защита оператора)
