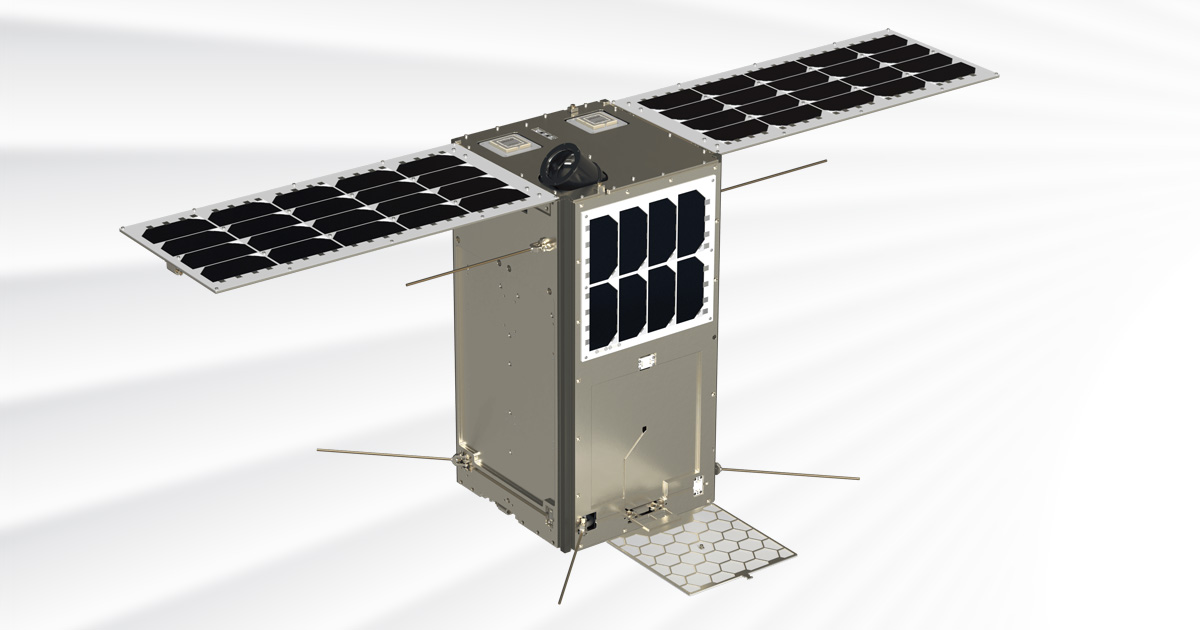

Геоскан 16U — малогабаритная космическая платформа форм-фактора CubeSat 16U для создания микроспутников дистанционного зондирования Земли и связи. Платформа предназначена для работы на низкой околоземной орбите высотой 400–600 км и может использоваться для съёмки поверхности Земли, передачи данных, связи и размещения различной полезной нагрузки.
Космический аппарат обеспечивает электропитание, управление, ориентацию, стабилизацию и двустороннюю связь с наземной станцией. Свободный внутренний объём позволяет устанавливать полезную нагрузку под задачи заказчика: камеры высокого разрешения, приёмопередающие устройства, научную аппаратуру или экспериментальные бортовые системы.
Для задач дистанционного зондирования Земли на платформу могут быть установлены камеры высокого разрешения с проекцией пикселя в надир до 2,5 м с высоты 500 км и полосой захвата 12 км. В зависимости от задач миссии могут применяться панхроматические, мультиспектральные или гиперспектральные камеры.
На базе Геоскан 16U также могут создаваться космические аппараты для связи. Технические решения платформы и доступный внутренний объём позволяют размещать мощные приёмопередающие устройства, работающие как в узкой, так и в широкой полосе.
Первым спутником форм-фактора CubeSat 16U разработки Геоскана стал ИнноСат16. Он был запущен 25 июля 2025 года с космодрома Восточный на солнечно-синхронную орбиту высотой около 500 км. Аппарат оснащён панхроматической камерой производства АО «НПО «Лептон» для съёмки поверхности Земли с разрешением 2,5 м/пикс.
Преимущества Геоскан 16U
- Формат CubeSat 16U: платформа сочетает компактные размеры с достаточным объёмом для размещения полезной нагрузки.
- Подходит для ДЗЗ: на платформу могут устанавливаться камеры высокого разрешения для съёмки поверхности Земли.
- Разные типы съёмки: поддерживается размещение панхроматических, мультиспектральных и гиперспектральных камер.
- Применение для связи: платформа позволяет создавать космические аппараты с мощными приёмопередающими устройствами.
- Высокоскоростная передача данных: радиоканал X-диапазона обеспечивает пропускную способность до 250 Мбит/с.
- Система ориентации и стабилизации: аппарат оснащается датчиками и исполнительными элементами для точного наведения и устойчивой работы на орбите.
- Солнечные панели на арсениде галлия: такие фотоэлектрические преобразователи устойчивы к радиации и перепадам температуры.
- Возможность установки двигательной установки: по запросу спутник можно дооснастить двигательной установкой для увеличения срока активного существования до 5 лет.
- Сборка в чистом помещении: спутники собираются в специализированной зоне площадью около 30 м² с классом чистоты ISO 7.
Характеристики Геоскан 16U
- Тип: спутниковая платформа CubeSat 16U
- Назначение: дистанционное зондирование Земли, связь, размещение полезной нагрузки
- Рабочая орбита: низкая околоземная орбита высотой 400–600 км
- Масса в сборе без полезной нагрузки: 20 кг
- Максимальная масса с полезной нагрузкой: 32 кг
- Габариты в сложенном состоянии: 251,3×251,3×454 мм
- Габариты с Tuna Can: 251,3×251,3×512 мм
- Напряжение системной шины: 10,5–12,6 В
- Интерфейс бортовой шины: 2×CAN, UART
- Объём памяти: 13×FRAM 8 Мбит; 1×MRAM 16 Мбит; 3×NOR Flash 512 Мбит; 2×SPI NOR 2 Гбит
- Тип солнечных панелей: арсенид галлия
- Пиковая мощность солнечных панелей: 45 Вт
- Тип аккумулятора: 2×Li-ion 3P3S 10500 мА·ч
- Ёмкость аккумуляторной батареи: 2×120 Вт·ч
- УКВ-радиоканал связи: полудуплекс
- Диапазон частот УКВ-радиоканала: 435–438 МГц
- Модуляция УКВ-радиоканала: 2-GFSK, опционально свёрточное кодирование 1/2
- Скорость передачи по УКВ-радиоканалу: 57 600 бит/с
- Радиоканал связи X-диапазона: симплекс, канал «вниз»
- Диапазон частот X-диапазона: 10,45–10,5 ГГц
- Стандарт передачи X-диапазона: DVB-S2
- Модуляции X-диапазона: BPSK, QPSK, 8PSK, 16APSK, 32APSK
- Кодирование X-диапазона: LDPC + БЧХ 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 6/7, 8/9, 9/10
- Пропускная способность X-диапазона: 250 Мбит/с
- Максимальная мощность передатчиков: 32 дБм
- Тип антенны УКВ: турникетная
- Тип антенны X-диапазона: антенная решётка
- Система определения ориентации: 1 звёздный датчик, 2 трёхосевых магнитометра, 6×2 солнечных датчиков, инерциальный блок, 2 ГНСС-приёмника
- Инерциальный блок: волоконно-оптические гироскопы и акселерометры
- Система обеспечения ориентации: магнитные катушки, маховики
- Режимы стабилизации: B-Dot, одноосная ориентация, трёхосная ориентация
- Точность определения ориентации: до 0,01° по 3σ
- Точность стабилизации: до 0,005°/с по 3σ
- Доступное питание полезной нагрузки: стабилизированное 3,3–24 В / 2 А; нестабилизированное 10,5–12,6 В / 2 А
- Интерфейс полезной нагрузки: CAN, конфигурируемый LVDS
- Доступная максимальная мощность полезной нагрузки: до 50 Вт
- Доступный объём под полезную нагрузку: около 8U
- Дополнительная опция: двигательная установка для увеличения срока активного существования на орбите
Характеристики съёмочной полезной нагрузки
- Назначение: дистанционное зондирование Земли
- Разрешение съёмки: до 2,5 м/пикс в надир с высоты 500 км
- Полоса захвата: 12 км
- Типы камер: панхроматические, мультиспектральные, гиперспектральные
- Панхроматическая съёмка: чёрно-белые снимки в одном спектральном канале
- Мультиспектральная съёмка: цветные снимки в нескольких спектральных каналах, включая ближний ИК-диапазон
- Гиперспектральная съёмка: десятки спектральных каналов, включая ближний ИК-диапазон
Решаемые задачи
- дистанционное зондирование Земли;
- получение спутниковых снимков высокого разрешения;
- создание микроспутников для связи;
- размещение узкополосных и широкополосных приёмопередающих устройств;
- размещение полезной нагрузки заказчика;
- проведение научных и технологических экспериментов на орбите;
- передача данных с борта космического аппарата на Землю;
- испытание бортовых систем и приборов;
- создание спутниковых платформ под прикладные и исследовательские миссии;
- формирование малых космических аппаратов для мониторинга территорий и инфраструктуры.
Возможности дистанционного зондирования Земли
Платформа Геоскан 16U может использоваться для создания микроспутников ДЗЗ с камерами высокого разрешения. Такие аппараты позволяют получать снимки поверхности Земли с проекцией пикселя в надир до 2,5 м с высоты 500 км.
В зависимости от задач миссии на платформу могут устанавливаться разные типы съёмочной аппаратуры. Панхроматические камеры формируют чёрно-белые снимки в одном спектральном канале. Мультиспектральные камеры получают цветные изображения в нескольких спектральных диапазонах, в том числе в ближнем ИК-диапазоне. Гиперспектральные камеры работают с десятками спектральных каналов и подходят для более сложного анализа объектов и поверхностей.
Возможности связи
На базе Геоскан 16U могут создаваться космические аппараты для решения задач связи. Внутренний объём платформы и используемые технические решения позволяют размещать на борту мощные приёмопередающие устройства.
Платформа поддерживает использование устройств, работающих как в узкой, так и в широкой полосе. Для передачи данных на Землю предусмотрен высокоскоростной радиоканал X-диапазона с пропускной способностью до 250 Мбит/с.
Системы спутника
На космическом аппарате реализована система ориентации и стабилизации. Она включает набор датчиков и исполнительных элементов, которые позволяют обеспечивать требуемые параметры наведения, стабилизации и получения изображений.
Для определения ориентации используются звёздный датчик, трёхосевые магнитометры, солнечные датчики, инерциальный блок с волоконно-оптическими гироскопами и акселерометрами, а также ГНСС-приёмники. Для обеспечения ориентации применяются магнитные катушки и маховики.
Платформа поддерживает режимы стабилизации B-Dot, одноосной и трёхосной ориентации. Точность определения ориентации составляет до 0,01°, а точность стабилизации — до 0,005°/с.
Энергосистема
Фотоэлектрические преобразователи солнечных панелей выполнены из арсенида галлия. Этот материал отличается повышенной стойкостью к радиации и температурным перепадам, что важно для эксплуатации аппарата на орбите.
По данным производителя, солнечные панели на арсениде галлия увеличивают генерируемую средневитковую мощность более чем на 50% по сравнению с кремниевыми фотоэлектрическими преобразователями.
Аккумуляторная система построена на двух Li-ion батареях 3P3S 10500 мА·ч с суммарной ёмкостью 2×120 Вт·ч.
Полезная нагрузка
Геоскан 16U имеет доступный объём под полезную нагрузку около 8U. Платформа может обеспечивать полезную нагрузку стабилизированным питанием 3,3–24 В / 2 А или нестабилизированным питанием 10,5–12,6 В / 2 А.
Для подключения полезной нагрузки предусмотрены интерфейсы CAN и конфигурируемый LVDS. Доступная максимальная мощность полезной нагрузки составляет до 50 Вт, но конкретные параметры уточняются под орбиту и требования заказчика.
Сборка в чистом помещении
Сборка спутников Геоскана выполняется в чистом помещении. Это специализированная зона с контролируемыми параметрами окружающей среды, где выполняются технологические операции, требующие минимального уровня загрязнённости воздуха.
Площадь чистого помещения составляет около 30 м². Класс чистоты соответствует ISO 7 по ГОСТ Р ИСО 14644-1—2017.
Двигательная установка
По запросу спутник может быть дооснащён двигательной установкой. Такая опция увеличивает срок активного существования аппарата на орбите до 5 лет.
Двигательная установка может применяться в миссиях, где требуется продлить эксплуатацию аппарата, поддерживать параметры орбиты или расширить возможности управления движением космического аппарата.
Пример реализации: ИнноСат16
ИнноСат16 стал первым спутником форм-фактора CubeSat 16U разработки Геоскана. Аппарат был запущен 25 июля 2025 года с космодрома Восточный на солнечно-синхронную орбиту высотой около 500 км.
Спутник оснащён панхроматической камерой производства АО «НПО «Лептон» и предназначен для съёмки поверхности Земли с разрешением 2,5 м/пикс.
Применение
- спутниковая съёмка территорий;
- мониторинг земной поверхности;
- получение панхроматических изображений;
- мультиспектральная и гиперспектральная съёмка;
- создание малых космических аппаратов связи;
- передача данных с орбиты на наземную станцию;
- орбитальные эксперименты с полезной нагрузкой заказчика;
- испытание приборов, подсистем и технологических решений;
- разработка спутников под научные и прикладные задачи;
- создание космических аппаратов на базе стандарта CubeSat.
Для кого подходит
- организации, которым требуется собственный микроспутник ДЗЗ;
- компании, работающие с космической связью;
- научные и исследовательские организации;
- разработчики полезной нагрузки для орбитальных испытаний;
- университеты и инженерные центры;
- заказчики космических миссий на низкой околоземной орбите;
- производители приборов и бортовых систем для малых космических аппаратов.
