Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте

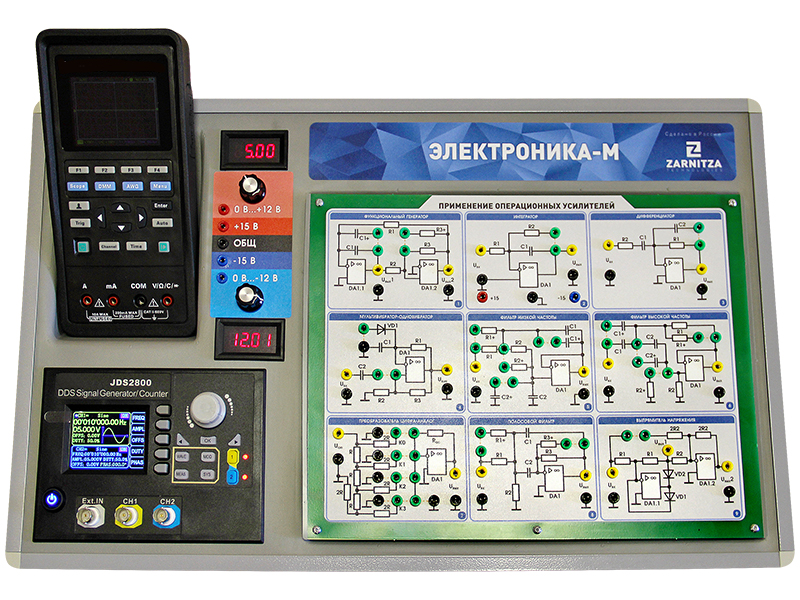

Комплект выполнен в моноблочном настольном исполнении. В моноблок встроен DDS функциональный генератор сигналов (2 канала до 40 МГц) и источники питания (+15 В, 0…+12 В, 0…-12 В, -15 В). На передней панели имеется два посадочных места. Одно из них (150 х 100 мм) предназначено для установки цифрового портативного осциллографа со встроенным мультиметром (2 канала до 40 МГц). Другое посадочное место (300 х 230 мм) предназначено для установки различных сменных плат. Набор плат позволяет проводить лабораторные работы по различным темам на выбор конкретного учебного заведения.
В наборе плат имеется также "Плата макетная", которая позволяет значительно расширить функциональные возможности данного комплекта, которые определяются только ассортиментом комплектующих электрорадиоэлементов. Ассортимент указанных комплектующих можно согласовать с заказчиком при поставке оборудования.
Для создания различных схем в лабораторных работах и в предполагаемых экспериментах используется также набор дополнительных соединительных проводов и перемычек различной длины.
Данное оборудование может применяться в процессе обучения и экспериментирования в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Основы электроники" и "Схемотехника". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
2. Набор электрорадиоэлементов для макетной платы (по согласованию с заказчиком).
3. Контейнеры для хранения электрорадиоэлементов.
4. Комплект силовых кабелей, соединительных проводов и перемычек.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические указания по выполнению лабораторных работ.
- Габариты: 520 х 320 х 90 мм.
- Масса: 6 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 50 Вт.
Комплект учебно-лабораторного оборудования "Электроника-М" предназначен для проведения лабораторно-практических занятий по курсам "Основы электроники" и "Схемотехника".
- Осциллограф (2 канала).
- Функциональный генератор.
- Основы операционных усилителей.
- Применение операционных усилителей.
- Основы цифровой логики.
- Плата макетная.
1. Инвертирующий усилитель на ОУ.
2. Неинвертирующий усилитель на ОУ.
3. Операционный суммирующий усилитель.
4. Операционный дифференциальный усилитель.
5. Интегрирующее устройство на основе ОУ.
6. Дифференцирующее устройство (дифференциатор) на основе ОУ.
7. Компаратор и триггер Шмитта на ОУ.
8. Мультивибратор и одновибратор на ОУ.
9. Генератор треугольных и прямоугольных импульсов на ОУ.
10. Активные RC-фильтры на операционном усилителе.
11. Логарифмические преобразователи на операционном усилителе.
12. Прецизионный двухполупериодный выпрямитель на базе ОУ.
13. Схема простейшего цифроаналогового преобразователя на основе ОУ.
Основы цифровой логики
1. Базовые логические элементы ТТЛ.
2. Синтез минимизированных функционально-устойчивых комбинационных схем.
3. Функциональные цифровые устройства комбинационного типа.
4. Триггеры.
5. Последовательностные цифровые устройства.
