Артикул:
386108
Цена по запросу
Много
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Бесплатный самовывоз
стоимость доставки по тарифам ТК.
стоимость доставки по тарифам ТК.
Характеристики
Тип привода
—
Электромеханический
Максимальная толщина листа, мм
—
3.0
Максимальная рабочая длина, мм
—
1250
Мощность двигателя, кВт
—
4.0
Модель
—
GHWS40
Параметр
—
Q11-3х1250А
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

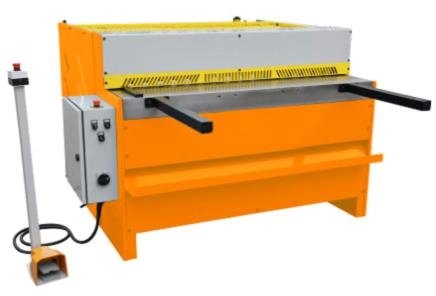

Гильотина электромеханическая Stalex Q11 разработана для резки металлического листа и тонких пластин. Широко используется в автомобильной, кораблестроительной отрасли и строительстве. Режущие ножи имеют две рабочие кромки, что значительно увеличивает срок их эксплуатации до первой шлифовки. Прижим листа выполняется автоматически перед резкой. Задний упор имеет точную ручную регулировку, что позволяет быстро настроить задний упор и установить необходимую ширину резки. Лист улавливается с помощью пневматической системы поддержки листа. Передний листовой подлон-накопитель. Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка. Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
Данный тип станка оборудован понижающим приводом. Малое колесо цепной передачи, находящееся на моторе с регулируемой скоростью, вращает большое колесо и заставляет вращаться колесо эксцентриситетного соединения.
Основные части, такие, как корпус станка, корпус верхнего ножа, рабочий стол станка и прочие, имеют сварную конструкцию и выполнены из стали - обеспечивая долговечность и надёжность оборудования. Станок обладает высокой работоспособностью, выполнен в оригинальном дизайне и отвечает требованиям безопасности благодаря системе защиты отключения.
Особенности:
Механический задний упор имеет счётчик длины
Простая и быстрая регулировка зазора между ножами
Верхний и нижний нож имеют двухстороннюю заточку
Ножная педаль позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Два режима резки при нажатии на ножную педаль – разовая и автоматическая
Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
Предварительный прижим материала перед моментом резки (прижим имеет резиновую вставку)
Расстояние от заднего упора до линии реза (съёмный упор) – 635мм
Ширина рабочего стола – 400мм
Длина передних удлинителей – 590мм
Количество передних удлинителей – 2шт
Количество мест для установки передних удлинителей – 1250 – 4 положения
Боковой упор для фиксации листа по 90°
Освещение рабочего стола
Лист улавливается с помощью пневматической системы поддержки листа.
Передний листовой поддон-накопитель для заготовок небольшой ширины.
Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка.
Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
Отличительные о
собенности модели Q11-3x1250A от модели Q11-3x1250:
Лист улавливается с помощью пневматической системы поддержки листа.
Передний листовой поддон-накопитель для заготовок небольшой ширины.
Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка.
Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
Двигатель – 4 кВт
Соотношение толщины пластины и режущей кромки
Настройка режущей кромки
Чтобы увеличить ширину режущей кромки, слегка открутите винт 1 и гайку 3, а гайку 4 закрутите в положение болта 5. Чтобы уменьшить ширину режущей кромки, слегка открутите винт 1 и гайку 4, а гайку 3 закрутите в положение болта 2. Проверьте положение режущей кромки с помощью щупа, закрутите все гайки и винты и удостоверьтесь, что толщина пластины подходит.
Электрошкаф имеет кнопку аварийного выключения и 2 переключателя.
Первый переключатель на включение/выключение станка.
Второй переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая.
Механический задний упор имеет счётчик длины
Гильотина электромеханическая Stalex Q11 разработана для резки металлического листа и тонких пластин. Широко используется в автомобильной, кораблестроительной отрасли и строительстве. Режущие ножи имеют две рабочие кромки, что значительно увеличивает срок их эксплуатации до первой шлифовки. Прижим листа выполняется автоматически перед резкой. Задний упор имеет точную ручную регулировку, что позволяет быстро настроить задний упор и установить необходимую ширину резки. Лист улавливается с помощью пневматической системы поддержки листа. Передний листовой подлон-накопитель. Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка. Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
Данный тип станка оборудован понижающим приводом. Малое колесо цепной передачи, находящееся на моторе с регулируемой скоростью, вращает большое колесо и заставляет вращаться колесо эксцентриситетного соединения.
Основные части, такие, как корпус станка, корпус верхнего ножа, рабочий стол станка и прочие, имеют сварную конструкцию и выполнены из стали - обеспечивая долговечность и надёжность оборудования. Станок обладает высокой работоспособностью, выполнен в оригинальном дизайне и отвечает требованиям безопасности благодаря системе защиты отключения.
Особенности:
Механический задний упор имеет счётчик длины
Простая и быстрая регулировка зазора между ножами
Верхний и нижний нож имеют двухстороннюю заточку
Ножная педаль позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Два режима резки при нажатии на ножную педаль – разовая и автоматическая
Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
Предварительный прижим материала перед моментом резки (прижим имеет резиновую вставку)
Расстояние от заднего упора до линии реза (съёмный упор) – 635мм
Ширина рабочего стола – 400мм
Длина передних удлинителей – 590мм
Количество передних удлинителей – 2шт
Количество мест для установки передних удлинителей – 1250 – 4 положения
Боковой упор для фиксации листа по 90°
Освещение рабочего стола
Лист улавливается с помощью пневматической системы поддержки листа.
Передний листовой поддон-накопитель для заготовок небольшой ширины.
Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка.
Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
Отличительные о
собенности модели Q11-3x1250A от модели Q11-3x1250:
Лист улавливается с помощью пневматической системы поддержки листа.
Передний листовой поддон-накопитель для заготовок небольшой ширины.
Световая задняя система безопасности предотвращающая доступ человека во время работы станка, в зону резания с внутренней стороны станка.
Передняя сторона станка имеет защитный щиток предотвращающая случайный доступ в зону резания.
Двигатель – 4 кВт
Соотношение толщины пластины и режущей кромки
Настройка режущей кромки
Чтобы увеличить ширину режущей кромки, слегка открутите винт 1 и гайку 3, а гайку 4 закрутите в положение болта 5. Чтобы уменьшить ширину режущей кромки, слегка открутите винт 1 и гайку 4, а гайку 3 закрутите в положение болта 2. Проверьте положение режущей кромки с помощью щупа, закрутите все гайки и винты и удостоверьтесь, что толщина пластины подходит.
Электрошкаф имеет кнопку аварийного выключения и 2 переключателя.
Первый переключатель на включение/выключение станка.
Второй переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая.
Механический задний упор имеет счётчик длины
Тип привода
Электромеханический
Максимальная толщина листа, мм
3.0
Максимальная рабочая длина, мм
1250
Мощность двигателя, кВт
4.0
Модель
GHWS40
Параметр
Q11-3х1250А
Скорость (оборотов в минуту)
90
Комплектация
Нет информации
