Характеристики
Гарантия
—
12 месяцев
Вращение пилы
—
90°; 15°; 30°; 45° на угол кратный 1°поворот рамы происходит от ЧПУ станка
Скорость резания
—
20-80 м/мин (инвентор)
Макс. единичный ход подающих гидравлических тисков
—
400 мм
Точность подачи заготовки
—
0.1/100 мм
Точность реза по длине отрезаемой заготовки
—
заявленная погрешность ±0,2 мм. На длину 1000 мм
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание

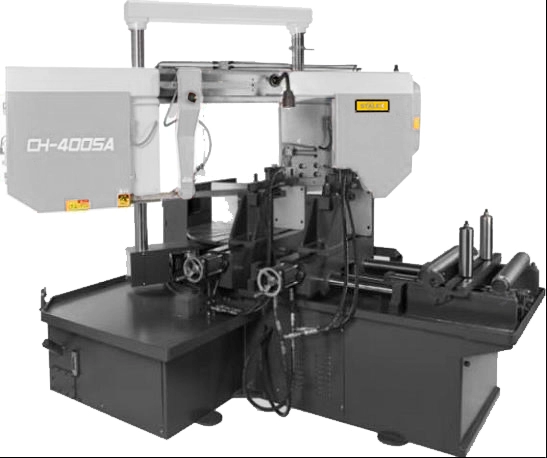

Модель
Stalex СH-400SA
является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках
возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Линейка для измерения длины подачи (контролируется ПЛК (PLC)).
Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
Направляющие валы
Подающие гидравлические тиски
Дисплей с сенсорным управлением
Гидравлические прижимы для пакетной резки (заказываются опционально)
Пистолет для смыва стружки (в стандартной комплектации)
Автоматический конвейер для сбора стружки (в стандартной комплектации)
Стандартное оснащение станка
1. Механическая щетка для чистки лезвий.
2. Лампа освещения рабочей зоны
3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации)
4. Автоматический контроль рабочей высоты
5. Ленточнопильное полотно - установленное на станке
6. Набор инструментов
7. Инвертор
8. Управление с ЧПУ - NC control (Siemens)
9. Автоматический конвейер для стружки
10. Система охлаждения с пистолетом для смыва стружки
Модель
Stalex СH-400SA
является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках
возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Линейка для измерения длины подачи (контролируется ПЛК (PLC)).
Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
Направляющие валы
Подающие гидравлические тиски
Дисплей с сенсорным управлением
Гидравлические прижимы для пакетной резки (заказываются опционально)
Пистолет для смыва стружки (в стандартной комплектации)
Автоматический конвейер для сбора стружки (в стандартной комплектации)
Стандартное оснащение станка
1. Механическая щетка для чистки лезвий.
2. Лампа освещения рабочей зоны
3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации)
4. Автоматический контроль рабочей высоты
5. Ленточнопильное полотно - установленное на станке
6. Набор инструментов
7. Инвертор
8. Управление с ЧПУ - NC control (Siemens)
9. Автоматический конвейер для стружки
10. Система охлаждения с пистолетом для смыва стружки
Гарантия
12 месяцев
Вращение пилы
90°; 15°; 30°; 45° на угол кратный 1°поворот рамы происходит от ЧПУ станка
Скорость резания
20-80 м/мин (инвентор)
Макс. единичный ход подающих гидравлических тисков
400 мм
Точность подачи заготовки
0.1/100 мм
Точность реза по длине отрезаемой заготовки
заявленная погрешность ±0,2 мм. На длину 1000 мм
Точность реза на отклонение по перпендикулярности
заявленная погрешность 0,3 мм. На Ø 100 мм сплошного сечения
Объём гидравлического бака
30 лзаливать 2/3 по уровню масла*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ
60 лзаливать 2/3 по уровню СОЖ
Индикатор натяжения полотна
да
Лампа дополнительного освещения
да
Размер упаковки стола подачи
упакован вместе со станком
Общие габариты станка установленного в рабочее положение
2915x410x2100 мм
Страна производитель
Китай
Мощность главного двигателя
4,0 кВт (3-х фазный)
Мощность гидравлической станции
1,5 кВт
Мощность системы СОЖ
90 Вт (0,09 кВт)
Габариты ленточного полотна
41х1,3х5590 мм
Рабочая высота стола (от пола до основания тисков)
735 мм
Автоматический конвейер для сбора стружки
да
Размер упаковки станка
3270х2280х2250 мм
Масса станка (нетто/брутто)
2620/2800 кг
Суммарная мощность
5,59 кВт
Мин. единичный ход подающих гидравлических тисков
1 мм
Пистолет для смыва стружки
#ERROR!
Лоток для коротких заготовок
по запросу
Комплектация
Механическая щетка для чистки лезвий
Лампа освещения рабочей зоны
Гидравлические тиски с автоматической подачей
Автоматический контроль рабочей высоты
Ленточнопильное полотно - установленное на станке
Набор инструментов
Инвертор
Управление с ЧПУ - NC control (Siemens)
Автоматический конвейер для стружки
Система охлаждения с пистолетом для смыва стружки
Лампа освещения рабочей зоны
Гидравлические тиски с автоматической подачей
Автоматический контроль рабочей высоты
Ленточнопильное полотно - установленное на станке
Набор инструментов
Инвертор
Управление с ЧПУ - NC control (Siemens)
Автоматический конвейер для стружки
Система охлаждения с пистолетом для смыва стружки
