Артикул:
388130A
Цена по запросу
Много
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Бесплатный самовывоз
стоимость доставки по тарифам ТК.
стоимость доставки по тарифам ТК.
Характеристики
Мощность двигателя, кВт
—
3.0
Гарантия
—
12 месяцев
Вращение пилы
—
90°; 15°; 30°; 45° на угол кратный 1°поворот рамы происходит от ЧПУ станка
Привод
—
зубчатый
Скорость резания
—
0-55 м/мин
Скорость подачи заготовки
—
0-40 мм/c
Все характеристики
Условия гарантии
Минимальная сумма заказа от 100 000 руб.
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Цены, указанные на сайте только для ознакомления. Актуальные цены уточняйте у менеджера по телефону, почте или оформив заказ на сайте
Описание
Модель

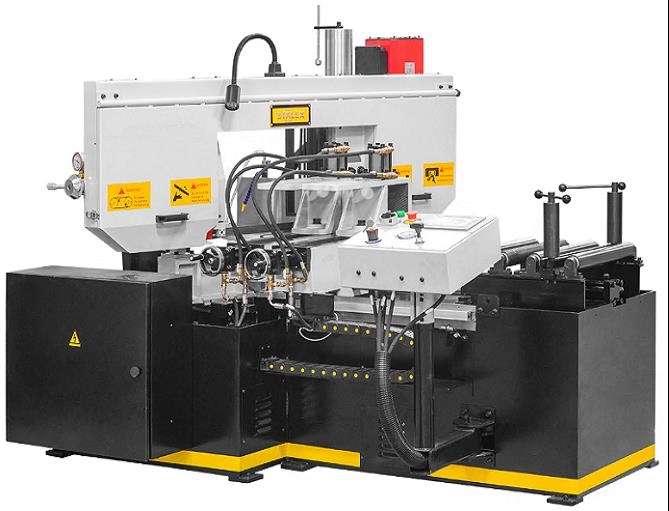

Stalex BS-415G
является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию На а втоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

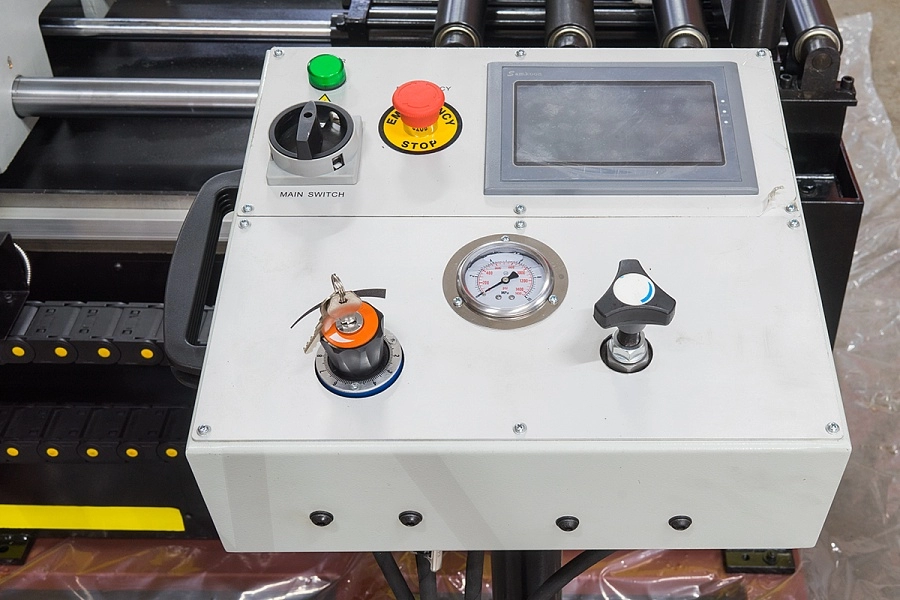

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
Механическое натяжение полотна.
Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.

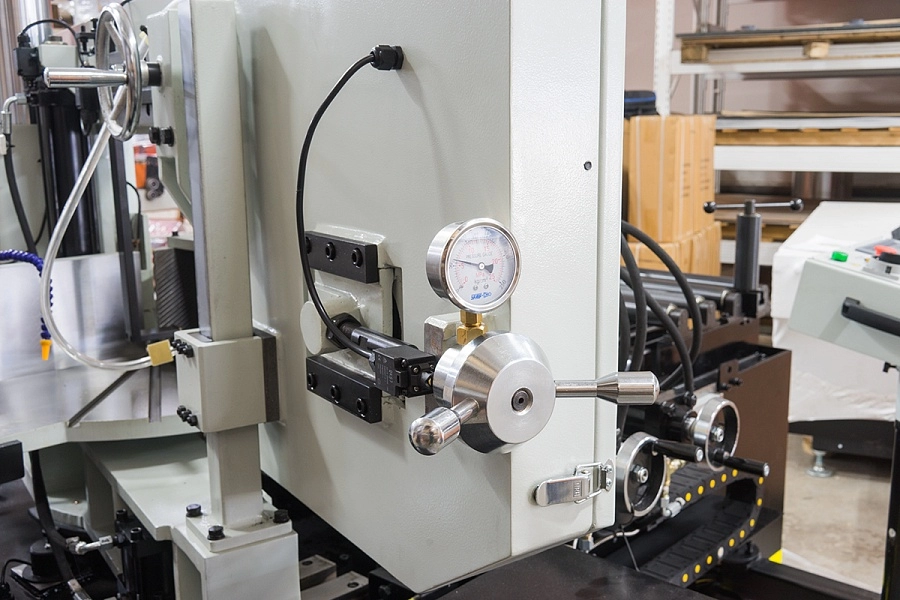

Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.
Тиски гидравлические с возможностью быстрого зажима заготовок
Прижимы для пакетной резки – на стационарные и подающие тиски
Лампа дополнительного освещения

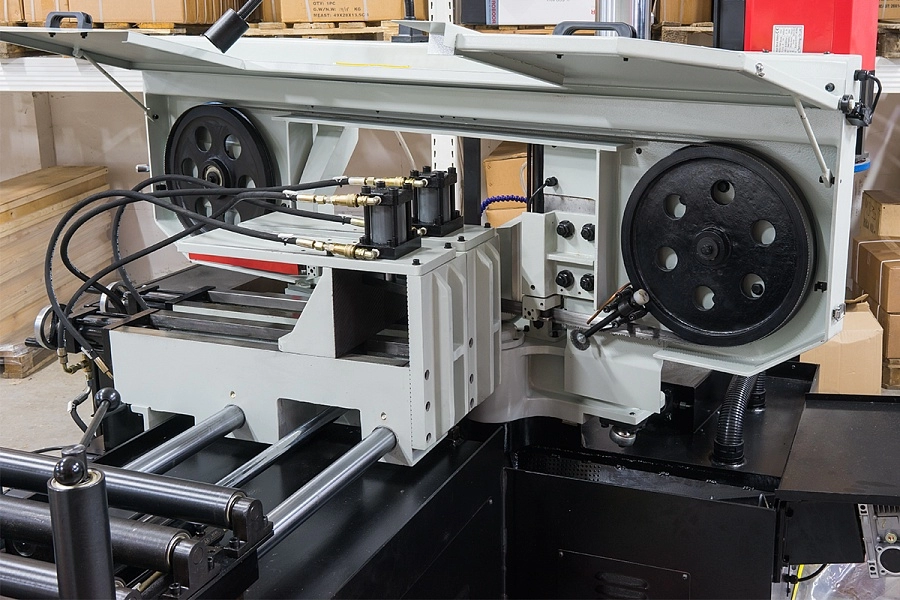

Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

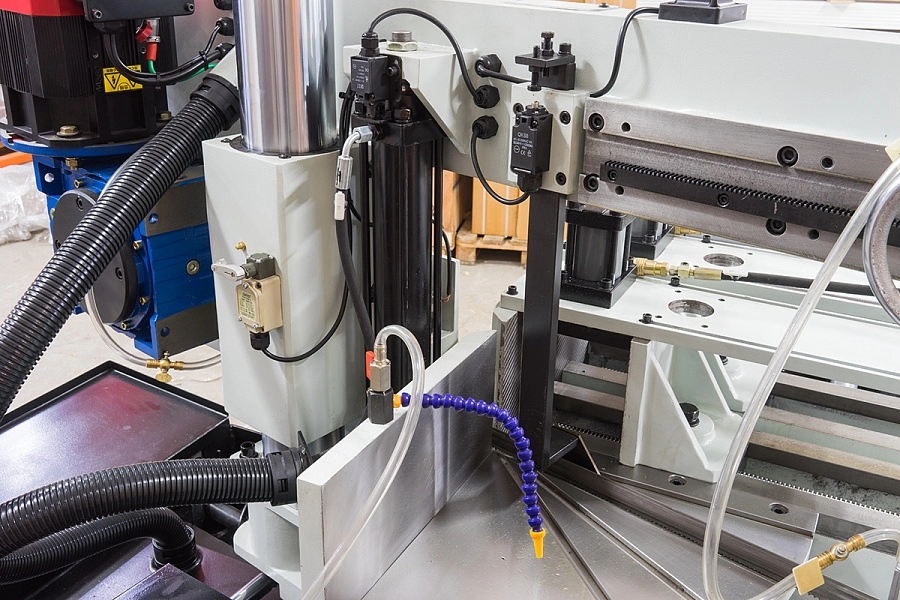

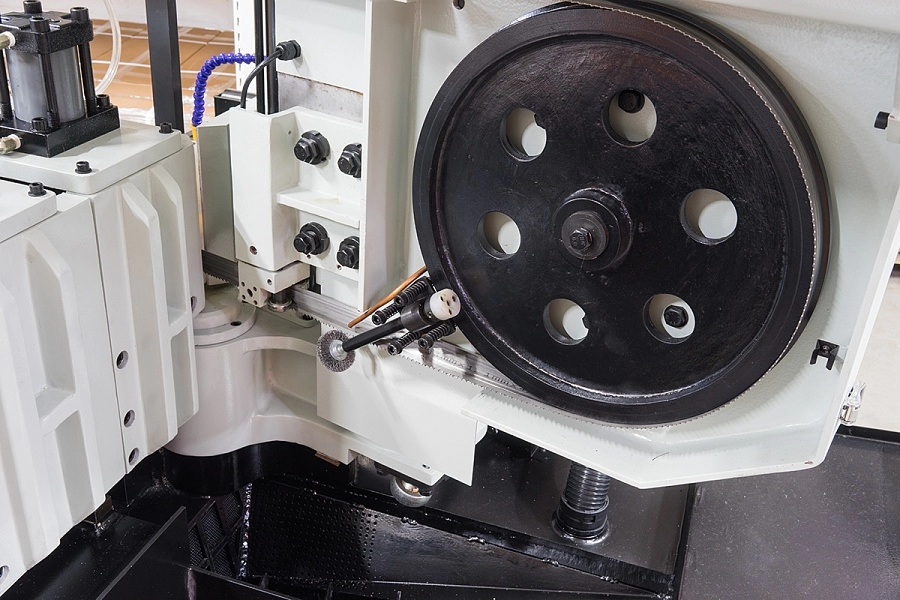

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
Автоматический шнековый конвейер для сбора стружки.
Поворотный механизм:
90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка.

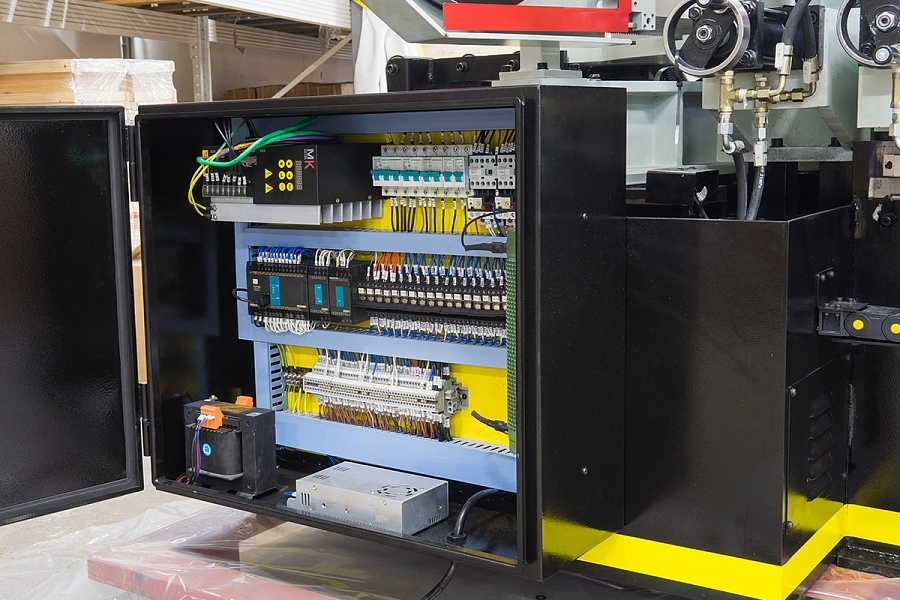

Электрошкаф.

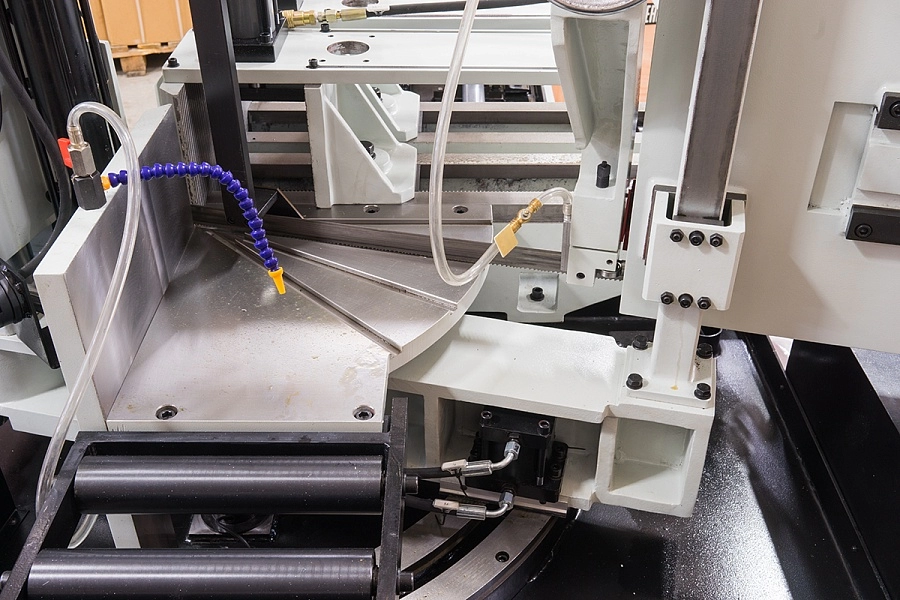

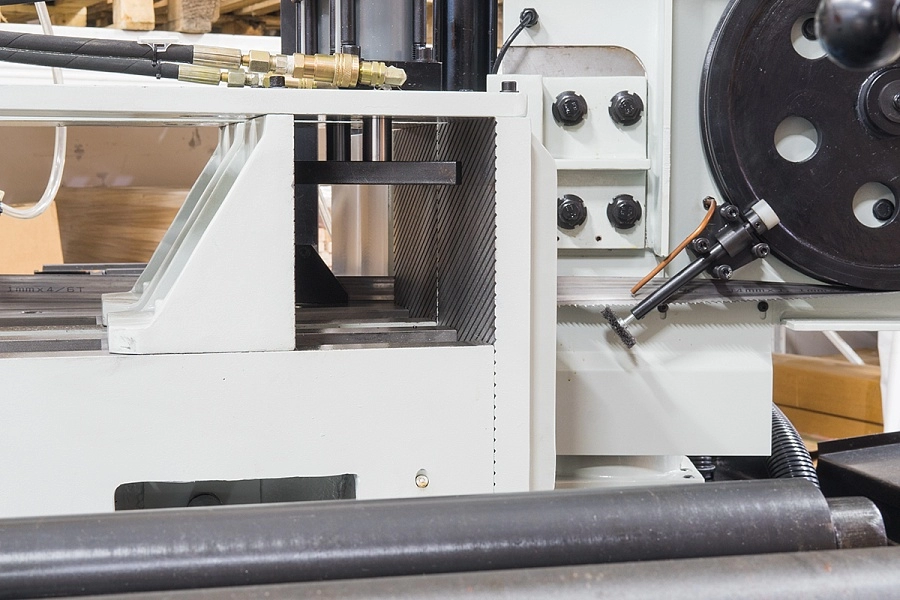

Основание тисков в зоне резания.

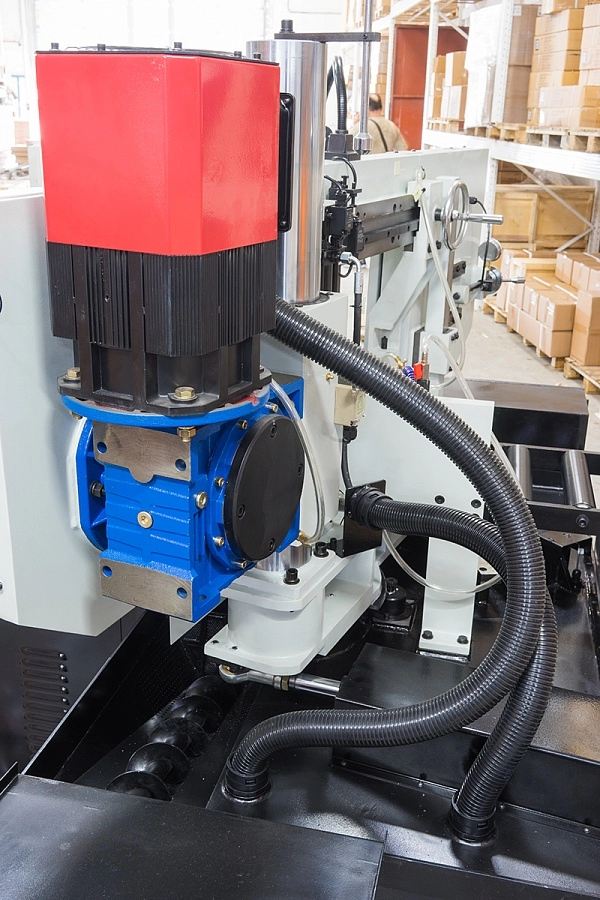

Зубчатый привод.

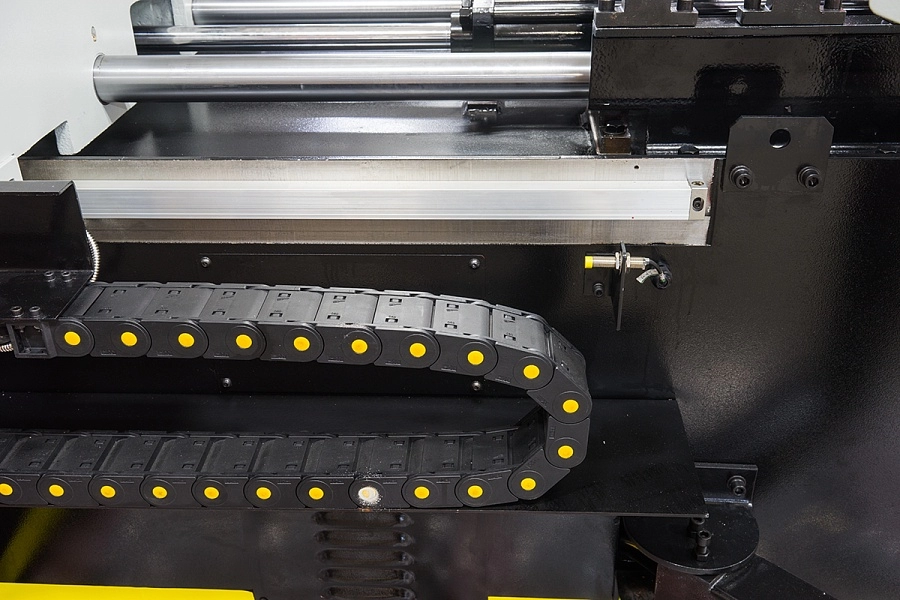

Механизмы движения для тисков подачи заготовки.

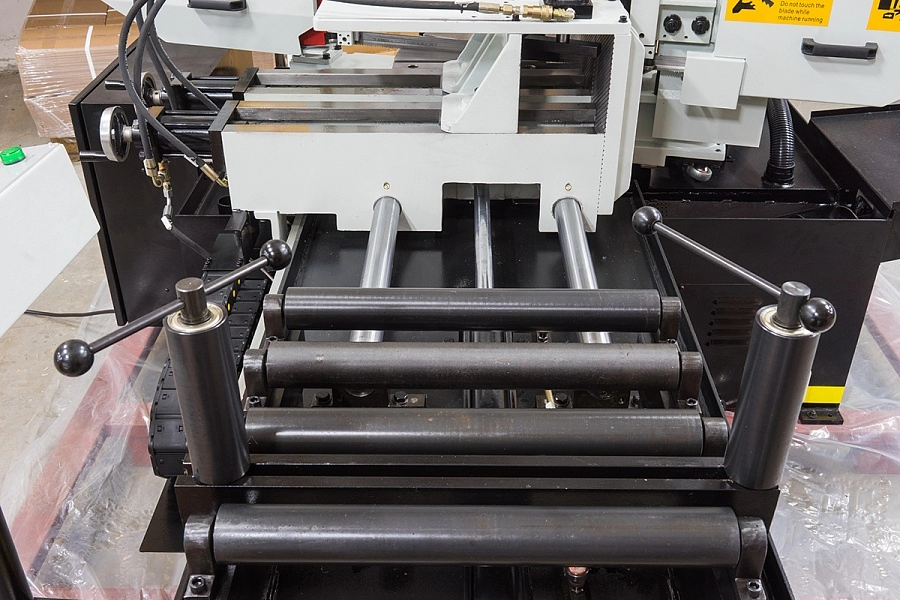

Стол подачи заготовки.
Датчики на подъём и опускание рамы.
Модель
Stalex BS-415G
является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию На а втоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
Угол пиления заготовок 90°; 15°; 30°; 45°.
Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
Механическое натяжение полотна.
Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.
Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.
Тиски гидравлические с возможностью быстрого зажима заготовок
Прижимы для пакетной резки – на стационарные и подающие тиски
Лампа дополнительного освещения
Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).
Автоматический шнековый конвейер для сбора стружки.
Поворотный механизм:
90°; 15°; 30°; 45° на угол кратный 1°
поворот рамы происходит от ЧПУ станка.
Электрошкаф.
Основание тисков в зоне резания.
Зубчатый привод.
Механизмы движения для тисков подачи заготовки.
Стол подачи заготовки.
Датчики на подъём и опускание рамы.
Мощность двигателя, кВт
3.0
Гарантия
12 месяцев
Вращение пилы
90°; 15°; 30°; 45° на угол кратный 1°поворот рамы происходит от ЧПУ станка
Привод
зубчатый
Скорость резания
0-55 м/мин
Скорость подачи заготовки
0-40 мм/c
Макс. единичный ход подающих гидравлических тисков
500 мм
Точность подачи заготовки
0.1/100 мм
Точность реза по длине отрезаемой заготовки
заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Объём гидравлического бака
55 л
Объём бака СОЖ
16 л
Индикатор натяжения полотна
да
Лампа дополнительного освещения
да
Размер упаковки стола подачи
упакован вместе со станком
Общие габариты станка установленного в рабочее положение
2300х2230х1730 мм
Страна производитель
Китай
Мощность главного двигателя
3.0 кВт (3-х фазный), servo-двигатель
Мощность гидравлической станции
0,75 кВт
Мощность системы СОЖ
45 Вт (0,045 кВт)
Габариты ленточного полотна
34х1,1х4555 мм
Рабочая высота стола (от пола до основания тисков)
820 мм
Автоматический конвейер для сбора стружки
да
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски
#ERROR!
Размер упаковки станка
2250х2350х1750 мм
Макс. рабочее пространство станка
2500х2600х2150 ммвсе сопутствующие детали (рама/пульт) открыты по максимуму
Масса станка (нетто/брутто)
2780/3000 кг
