Описание товара

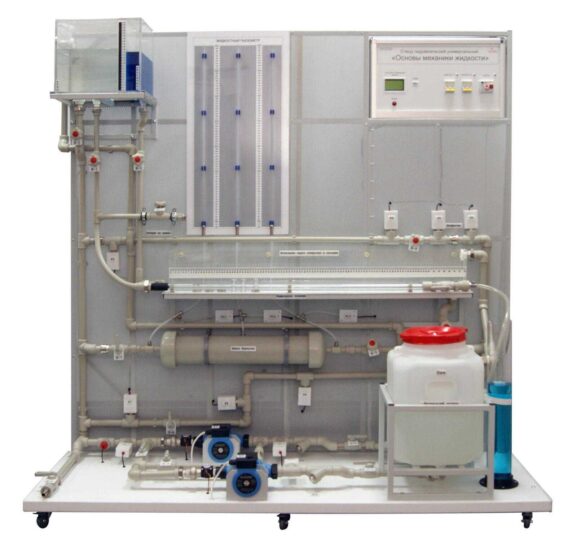

Учебный стенд гидравлический универсальный «Основы механики жидкости» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.
Учебный стенд позволяет исследовать характеристики динамических насосов, характеристики установок с двумя последовательно или параллельно включенными насосами, характеристики трубопроводов: определение потерь напора по длине, коэффициентов сопротивления и трения, потери напора на местном сопротивлении – диафрагме, регулируемой задвижке, внезапных расширении и сжатии, изучать уравнение Бернулли и взаимодействие струи жидкости с преградой.
Информационно-измерительная система учебного стенда позволяет: определять давление в различных точках системы, расходы (объемным способом), скорости течения жидкости в разных точках системы.
Учебный стенд включает в себя:
- система трубопроводов: исследуемый трубопровод круглого сечения;
- блок управления стендовым учебным оборудованием с системой измерения с измерительными приборами для визуальных наблюдений и измерений параметров потока, измеряемые величины: давление, расход;
- датчики давления;
- автоматы для включения/отключения питания насосов;
- бак и емкость для воды;
- емкость для красителя;
- 2 регулируемых циркуляционных насоса для осуществления циркуляции воды в системе и изучения последовательного и параллельного режимов работы насосов;
- расходомеры для определения расхода воды на различных участках;
- шаровые краны и вентили для изменения направления течения воды.
Лабораторные работы
- Измерение методов определения расхода воды объемным способом.
- Изучение режима течения жидкости;
- Визуализация ламинарного и турбулентного течения;
- Исследование характеристик трубопроводов при различных режимах течения;
- Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения потока;
- Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока;
- Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы;
- Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки;
- Изучение силового воздействия не затопленной струи жидкости на механическую преграду;
- Иллюстрация уравнения Бернулли, диаграмма напоров;
- Определение напорных характеристик насоса;
- Снятие характеристик насосов при их последовательном соединении;
- Снятие характеристик насосов при их параллельном соединении;
Комплект поставки
- Лабораторный стенд
- Ноутбук
- Мышь
- Комплект соединительных проводов
- Программное обеспечение
- Мультимедийная методика
- Методические указания
- Сертификат ИСО
