Система измерения стенда позволяет определять давление, расход и температуру воздуха, протекающего по трубопроводам, установленным на стенде, а также количество электроэнергии, потребляемой вентилятором и нагревателем.
Расход воздуха определяется по скоростному напору, измеряемому с помощью трубок Пито и дифференциальных датчиков давления.
Блок измерения и управления оснащен микропроцессорной системой измерения с сенсорным ЖК-дисплеем, на котором отображаются текущие значения измеряемых параметров. Для удобства последующей обработки результатов экспериментов результаты измерений могут транслироваться на подключаемый, посредством преобразователя интерфейсов USB–RS485, ноутбук со специализированным ПО (ноутбук в комплект поставки не входит).
Базовая комплектация:
| Лабораторный стенд "Вентиляционные системы" | 1 |
| Программное обеспечение (на электронном носителе) | 1 |
2. Программное обеспечение (на электронном носителе).
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по проведению лабораторных работ.
- Габариты: 3150 х 630 х 2300 мм.
- Масса: не более 100 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 2 кВт.

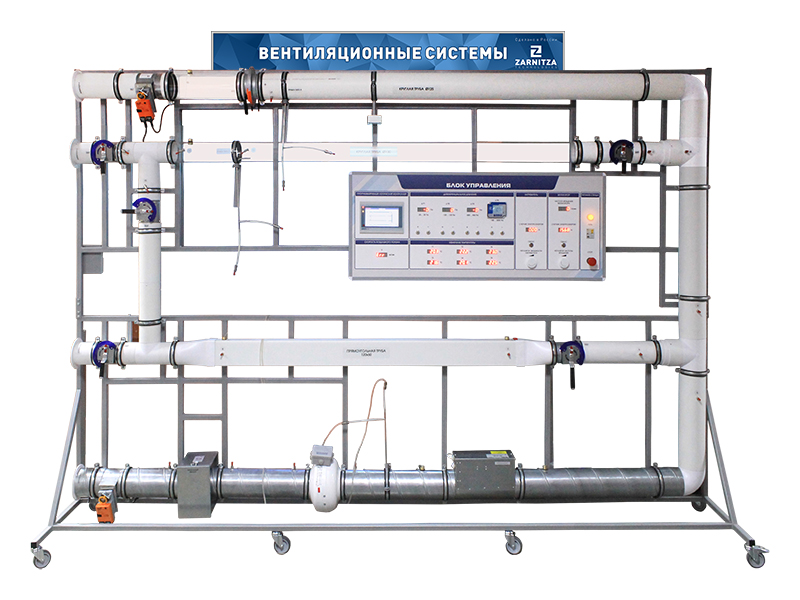

Комплект учебно-лабораторного оборудования "Вентиляционные системы" (далее – стенд) предназначен для проведения лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, а также воздуховодов различной формы, заслонок, тройников, отводов.
- Пространственная рама из стальной профильной трубы с колесными опорами.
- Блок измерения и управления.
- Диффузор (3 шт.).
- Дроссельная задвижка (6 шт.).
- Канальный фильтр.
- Трубка Пито (3 шт.).
- Канальный вентилятор.
- Круглая труба d=125 мм.
- Канальный нагреватель.
- Прямоугольная труба 120 х 60 мм.
- Круглая труба d=100 мм.
- Датчик температуры (4 шт.).
- Дифференциальный датчик давления (3 шт.).
2. Исследование эпюр распределения скоростей при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
3. Изучение характеристик вентилятора.
4. Исследование характеристик трубопровода различного типа.
5. Исследование потерь напора на местном сопротивлении - регулируемой задвижке.
6. Исследование характеристик тройника.
7. Исследование характеристик диффузора.
8. Исследование характеристик нагревателя.
9. Исследование характеристик сети при последовательном соединении трубопроводов.
